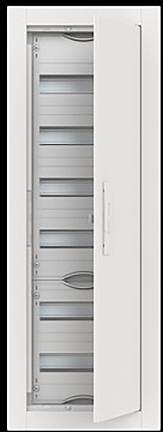

Immagine simile
Striebel & John 2CPX052609R9999 CU16V Armadio di distribuzione Da incasso Numero divisori = 12 Numero di righe = 6 Conte
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Armadio di distribuzione
Numero divisori
12
Numero di righe
6
Metodo di montaggio
Da incasso
Larghezza
365 mm
Dati tecnici
- Altezza: 1014 mm
- Larghezza: 365 mm
- Profondità: 125 mm
- Con piastra di montaggio: No
- Profondità di incasso: 110 mm
- Possibilità di montaggio: No
- Tipo di montaggio: da incasso
- Colore: Bianco
- Numero RAL: 9016
- Tipo di protezione (IP): IP30
- Larghezza di montaggio: 307 mm
- Altezza di montaggio: 992 mm
- Tipo di coperchio: Porta
- Modello coperchio: Chiuso
- Tipo di porta: Semplice
- Coperchio trasparente/porta: No
- Con lucchetto: Sì
- Profondità interna 76 mm
- Numero di file: 6
- Larghezza in unità modulari: 12
- Materiale dell'alloggiamento: Acciaio
- Modello EMC: No
- Porta di passaggio del segnale: No
- Tipo di chiusura: Altro
- Morsettiera di messa a terra: Sì
- Morsettiera per conduttore neutro: Sì
- Guida DIN: Sì
- Tipo prodotto
Armadio di distribuzione
- Numero divisori
12
- Con morsetti PE e N
Sì
- Numero di righe
6
- Metodo di montaggio
Da incasso
- Larghezza
365 mm
- Altezza
1014 mm
- Dim.
(L x A x P) 365 x 1014 x 125 mm
- Profondità
125 mm
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3548042 Striebel & John 2CPX052609R9999 CU16V Armadio di distribuzione Da incasso Numero divisori = 12 Numero di righe = 6 Conte
Descrizione
I piccoli distributori della serie ComfortLine Compact da incasso sono progettati per il montaggio da incasso/su muro a intercapedine. Convincono per le numerose caratteristiche tecniche nuove ed esclusive.
In questo modo una distanza in serie di 125 mm consente un'installazione semplice ed efficiente dei dispositivi per montaggio in serie. Grazie alla tecnologia di bloccaggio QMS, l'espansione con pannelli di distribuzione e set combinati può essere realizzata individualmente secondo le esigenze del cliente. Gli alloggiamenti sono forniti con telaio cieco e porta. Il design discreto del telaio consente solo un'applicazione a parete di soli 15 mm, la compensazione intonaco integrata adatta il piccolo distributore a qualsiasi ambiente. Grazie alla ridotta profondità di montaggio di 110 mm, i piccoli distributori con semplice rivestimento possono essere facilmente montati in pareti vuote. Uno speciale kit per muro a intercapedine semplifica e accelera notevolmente l'installazione in muri a intercapedine e trasforma ogni piccolo distributore in un distributore per muro a intercapedine. Gli alloggiamenti sono dotati di prestampaggi in rilievo per l'inserimento dei cavi in alto, in basso, lateralmente e in retro. La bobina di introduzione cavi rimovibile di serie semplifica e accelera notevolmente il cablaggio.
Testo tradotto automaticamente
In questo modo una distanza in serie di 125 mm consente un'installazione semplice ed efficiente dei dispositivi per montaggio in serie. Grazie alla tecnologia di bloccaggio QMS, l'espansione con pannelli di distribuzione e set combinati può essere realizzata individualmente secondo le esigenze del cliente. Gli alloggiamenti sono forniti con telaio cieco e porta. Il design discreto del telaio consente solo un'applicazione a parete di soli 15 mm, la compensazione intonaco integrata adatta il piccolo distributore a qualsiasi ambiente. Grazie alla ridotta profondità di montaggio di 110 mm, i piccoli distributori con semplice rivestimento possono essere facilmente montati in pareti vuote. Uno speciale kit per muro a intercapedine semplifica e accelera notevolmente l'installazione in muri a intercapedine e trasforma ogni piccolo distributore in un distributore per muro a intercapedine. Gli alloggiamenti sono dotati di prestampaggi in rilievo per l'inserimento dei cavi in alto, in basso, lateralmente e in retro. La bobina di introduzione cavi rimovibile di serie semplifica e accelera notevolmente il cablaggio.
