Acquista Telegärtner 100023347 100023347 Connettore BNC Spina dritta 50 Ω 1 pz. da Conrad

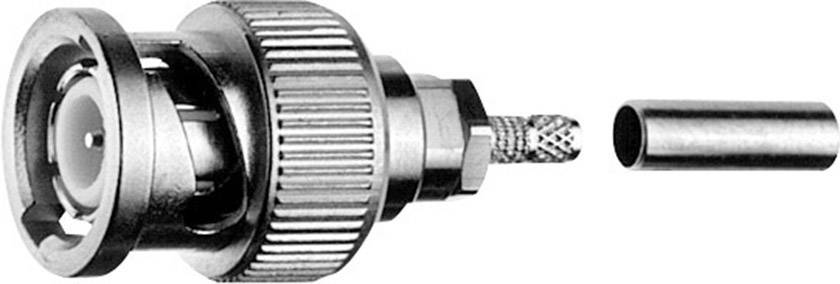

Un connettore BNC e un tratto di cavo coassiale sono stati presentati. Il connettore ha un involucro zigrinato e un pin metallico.

Immagine simile

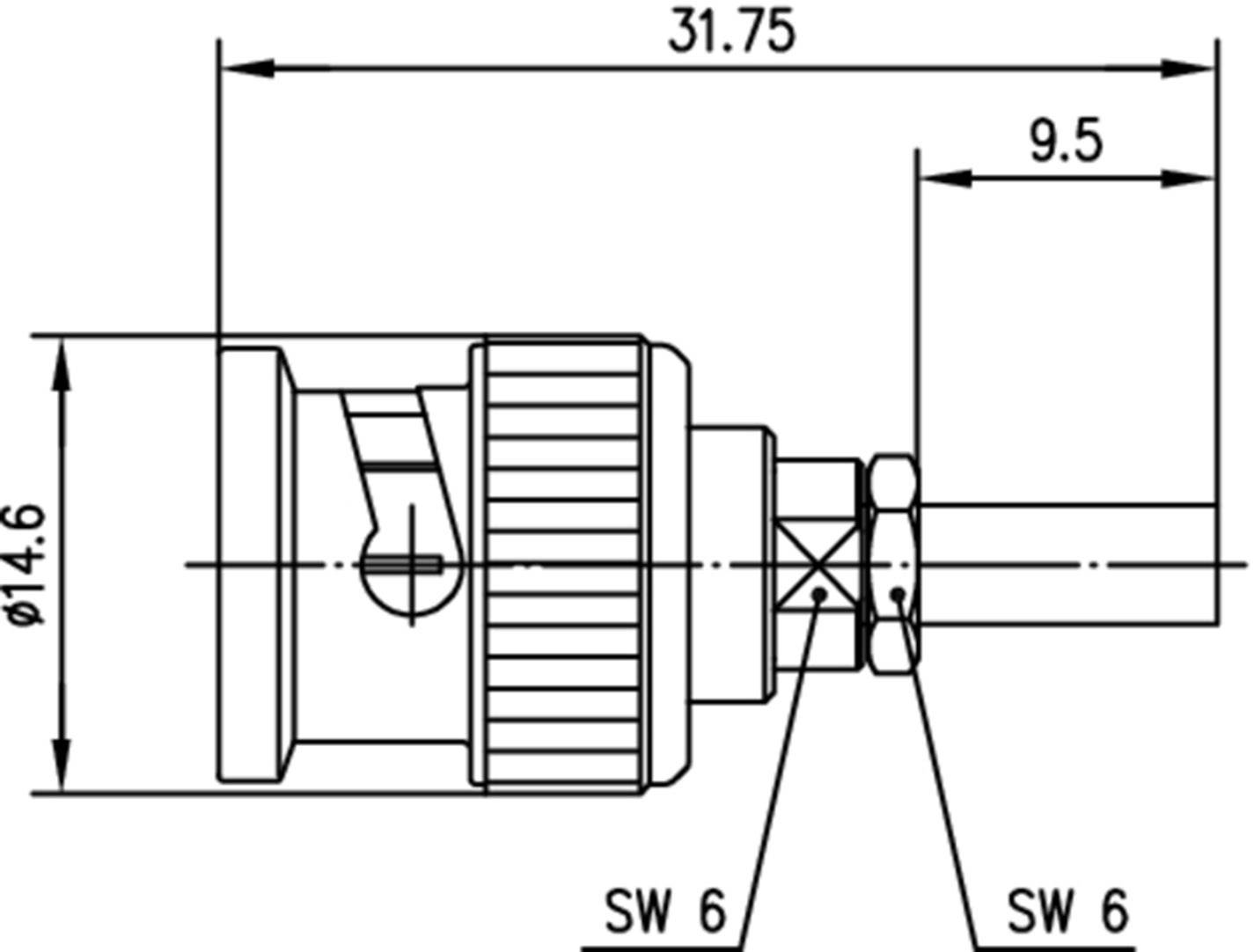

Disegno tecnico di un connettore con misure: lunghezza totale 31,75 mm, diametro 14,6 mm, misure di dettaglio 9,5 mm. Misure conformi alla norma DIN SW 6.

1/2

Immagine simile

Gruppo di cavi

G 022 32

K 02252 D

Tipo prodotto

Connettore BNC

Struttura

Spina dritta

Impedenza

50 Ω

Collegamento

A crimpare

Scheda tecnica (PDF)

Consegna entro Ven. 18 Set.

17 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (6,14 € / Pezzo)

6,14 €

IVA escl.

Segnala un problema

Highlights & Dettagli

Connettore BNC

La denominazione connettore maschio-femmina è dovuta alla forma del conduttore interno.

Servizi e promozioni supplementari

Dati tecnici

Gruppo di cavi: G 022 32
K 02252 D

Tipo prodotto: Connettore BNC

Struttura: Spina dritta

Impedenza: 50 Ω

Collegamento: A crimpare

Contenuto: 1 pz.

Ø cavo: 9.50 mm

Frequenza (Max.): 4 GHz

Materiale: Ottone nichelato

Codice articolo produttore: 100023347

Materiale d'isolamento: PTFE

Materiale di contatto: Ottone placcato oro

Compatibile RoHS: Sì

Intervallo di temperatura: -40- +155 °C

Tipo: 100023347

Tipo di chiusura: Baionetta

Documenti & Download

Scheda tecnica

Scheda tecnica 1366614 Telegärtner 100023347 100023347 Connettore BNC Spina dritta 50 Ω 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1366614 Telegärtner 100023347 100023347 Connettore BNC Spina dritta 50 Ω 1 pz.

Descrizione

La serie BNC comprende i connettori coassiali più utilizzati di frequente, impiegati fino a una frequenza di 4 GHz. Dispongono di un bloccaggio a baionetta e sono offerti nelle versioni con impedenza d'onda a 50 Ω e 75 Ω. Sono disponibili versioni di connettore per cavo flessibile, semi-flessibile e semi-rigido. I connettori dei circuiti stampati della serie BNC sono disponibili come modelli saldati o a pressione. A seconda della versione i cavi vengono collegati mediante crimpaggio, serraggio o saldatura. I connettori Serie BNC sono utilizzati nella trasmissione di segnali, dati e video.
