Name: Telegärtner 100023736 100023736 Connettore TNC Spina dritta 50 Ω 1 pz.
Brand: Telegärtner
SKU: 1366193
Availability: InStock

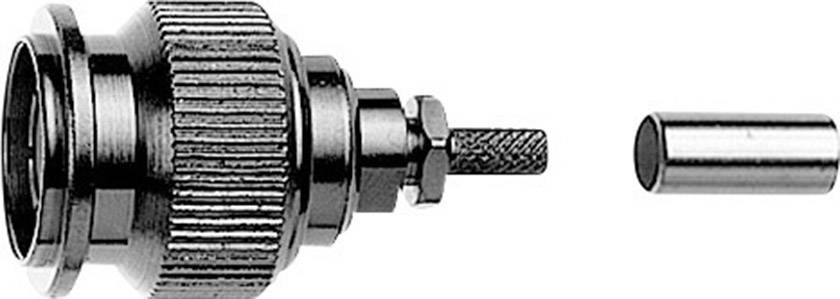

Un connettore metallico argentato con guaina removibile, idoneo per collegare cavi.

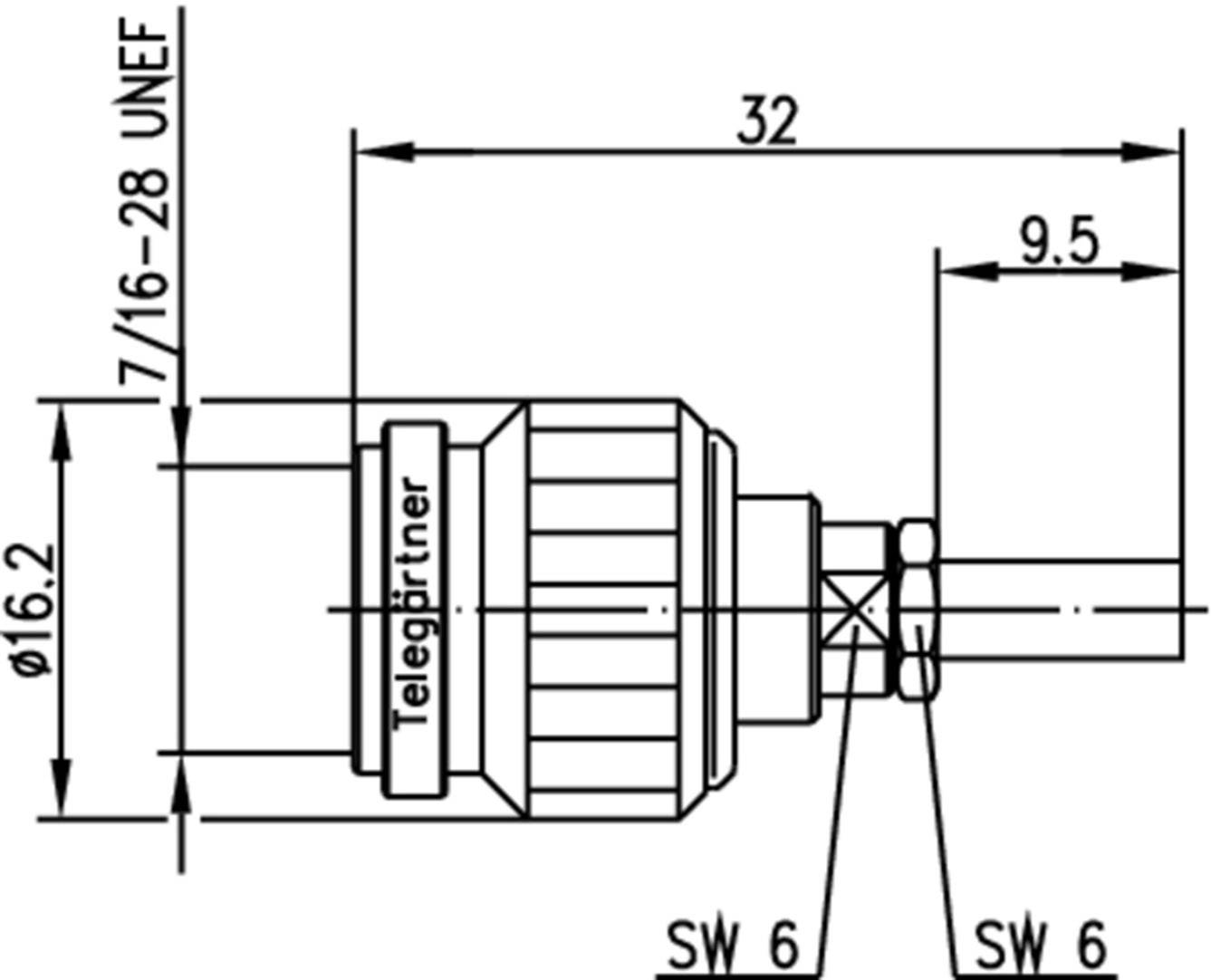

Disegno tecnico di un connettore cilindrico. Dimensioni: diametro 16,2 mm, lunghezza 32 mm, filettatura 7/16-28 UNEF.

1/2

Immagine simile

Gruppo di cavi

RG 316/U

Tipo prodotto

Connettore TNC

Struttura

Spina dritta

Impedenza

50 Ω

Collegamento

A crimpare

Scheda tecnica (PDF)

Consegna entro Mar 13 Ott

50 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (7,78 € / Pezzo)

7,78 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Connettore TNC

La denominazione connettore maschio e femmina è dovuta alla forma del conduttore interno.

Servizi e promozioni supplementari

Dati tecnici

Gruppo di cavi: RG 316/U

Tipo prodotto: Connettore TNC

Struttura: Spina dritta

Impedenza: 50 Ω

Collegamento: A crimpare

Contenuto: 1 pz.

Ø cavo: 2.70 mm

Frequenza (Max.): 11 GHz

Materiale: Ottone nichelato

Codice articolo produttore: 100023736

Materiale d'isolamento: PTFE

Materiale di contatto: Ottone placcato oro

Compatibile RoHS: Sì

Intervallo di temperatura: -40- +155 °C

Tipo: 100023736

Tipo di chiusura: A vite

Varianti(Tutti i prezzi sono IVA e spese di spedizione escluse)

Gruppo di cavi

Collegamento

Impedenza

Struttura

Ø cavo

Telegärtner 100023694 100023694 Connettore TNC Spina dritta 50 Ω 1 pz.

Articolo n°:1366315

Consegna entro Mar 13 Ott

122 Pezzo(i)Conrad Electronic

RG 142 B/U

A crimpare

50 Ω

Spina dritta

5 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

5,32 €^*

Telegärtner 100023696 100023696 Connettore TNC Spina angolata 50 Ω 1 pz.

Articolo n°:1091003

Consegna entro Mar 13 Ott

55 Pezzo(i)Conrad Electronic

RG 58 C/U

A crimpare

50 Ω

Spina angolata

4.95 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

9,83 €^*

Telegärtner 100023697 100023697 Connettore TNC Spina angolata 50 Ω 1 pz.

Articolo n°:1366711

Consegna entro Mar 13 Ott

26 Pezzo(i)Conrad Electronic

RG 223/U

A crimpare

50 Ω

Spina angolata

5.20 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

10,65 €^*

Telegärtner 100023701 100023701 Connettore TNC Spina dritta 50 Ω 1 pz.

Articolo n°:1366184

Consegna entro Mar 13 Ott

4 Pezzo(i)Conrad Electronic

UT 141

A saldare

50 Ω

Spina dritta

3.50 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

11,47 €^*

Telegärtner 100023703 100023703 Connettore TNC Spina dritta 50 Ω 1 pz.

Articolo n°:1366271

Disponibile a breve

Conrad Electronic

H155

A crimpare

50 Ω

Spina dritta

5.90 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

9,01 €^*

Telegärtner 100023704 100023704 Connettore TNC Spina angolata 50 Ω 1 pz.

Articolo n°:1366886

Consegna entro Mar 13 Ott

21 Pezzo(i)Conrad Electronic

1.4/3.8AF

A crimpare

50 Ω

Spina angolata

5.90 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

10,65 €^*

Telegärtner 100023712 100023712 Connettore TNC Spina dritta 50 Ω 1 pz.

Articolo n°:1366281

Consegna entro Mar 13 Ott

93 Pezzo(i)Conrad Electronic

LMR 400

A crimpare

50 Ω

Spina dritta

10.30 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

15,57 €^*

Telegärtner 100023713 100023713 Connettore TNC Spina dritta 50 Ω 1 pz.

Articolo n°:1366353

Consegna entro Mar 13 Ott

20 Pezzo(i)Conrad Electronic

RG 213/U

A crimpare

50 Ω

Spina dritta

10.30 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

13,11 €^*

Telegärtner 100023714 100023714 Connettore TNC Spina dritta 50 Ω 1 pz.

Articolo n°:1090986

Consegna entro Mar 13 Ott

24 Pezzo(i)Conrad Electronic

RG 214/U

A crimpare

50 Ω

Spina dritta

10.80 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

13,11 €^*

Telegärtner 100023715 100023715 Connettore TNC Spina dritta 50 Ω 1 pz.

Articolo n°:1366263

Consegna entro Mar 13 Ott

92 Pezzo(i)Conrad Electronic

Draka 2.6/7.3 AF

A crimpare

50 Ω

Spina dritta

10.30 mm

Pezzo(i)

Quantità minima ordinabile: 1

Multipli: 1

16,39 €^*

Documenti & Download

Scheda tecnica

Scheda tecnica 1366193 Telegärtner 100023736 100023736 Connettore TNC Spina dritta 50 Ω 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1366193 Telegärtner 100023736 100023736 Connettore TNC Spina dritta 50 Ω 1 pz.

Descrizione

La serie comprende TNC i connettori coassiali più utilizzati di frequente, utilizzati fino a una frequenza di 11 GHz. Per dimensioni sono uguali a quelle della serie BNC e dispongono tuttavia di una chiusura a vite. Sono disponibili modelli con 50 Ω e impedenza caratteristica 75 Ω. Sono disponibili versioni del connettore per cavo flessibile, semi-flessibile e semi-rigido. I connettori dei circuiti stampati della serie TNC sono disponibili come modelli saldati o a pressione. A seconda della versione i cavi vengono collegati mediante crimpaggio, serraggio o saldatura. I connettori Serie TNC sono a resistenti alle vibrazioni e vengono utilizzati nella trasmissione di segnali, dati e video.
