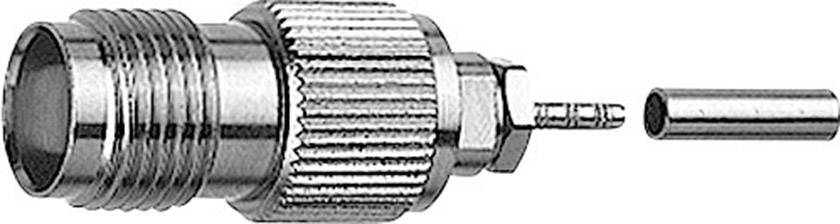

Name: Telegärtner 100023768 100023768 Connettore TNC Presa dritta 50 Ω 1 pz.
Brand: Telegärtner
SKU: 1366651
Availability: InStock

Highlights & Dettagli

Connettore TNC

La denominazione connettore maschio e femmina è dovuta alla forma del conduttore interno.
Testo tradotto automaticamente.

Servizi e promozioni supplementari

Guida al

Confezionare cavi

Dati tecnici

Gruppo di cavi: RG 316/U

Tipo prodotto: Connettore TNC

Struttura: Presa dritta

Impedenza: 50 Ω

Collegamento: A crimpare

Contenuto: 1 pz.

Ø cavo: 2.70 mm

Frequenza (Max.): 11 GHz

Materiale: Ottone nichelato

Codice articolo produttore: 100023768

Materiale d'isolamento: PTFE

Materiale di contatto: Ottone placcato oro

Compatibile RoHS: Sì

Intervallo di temperatura: -40- +155 °C

Tipo: 100023768

Tipo di chiusura: A vite

Documenti & Download

Scheda tecnica

Scheda tecnica 1366651 Telegärtner 100023768 100023768 Connettore TNC Presa dritta 50 Ω 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1366651 Telegärtner 100023768 100023768 Connettore TNC Presa dritta 50 Ω 1 pz.

Descrizione

La serie comprende TNC i connettori coassiali più utilizzati di frequente, utilizzati fino a una frequenza di 11 GHz. Per dimensioni sono uguali a quelle della serie BNC e dispongono tuttavia di una chiusura a vite. Sono disponibili modelli con 50 Ω e impedenza caratteristica 75 Ω. Sono disponibili versioni del connettore per cavo flessibile, semi-flessibile e semi-rigido. I connettori dei circuiti stampati della serie TNC sono disponibili come modelli saldati o a pressione. A seconda della versione i cavi vengono collegati mediante crimpaggio, serraggio o saldatura. I connettori Serie TNC sono a resistenti alle vibrazioni e vengono utilizzati nella trasmissione di segnali, dati e video.
