Acquista Telegärtner 100023895 100023895 Connettore N Spina angolata 50 Ω 1 pz. da Conrad

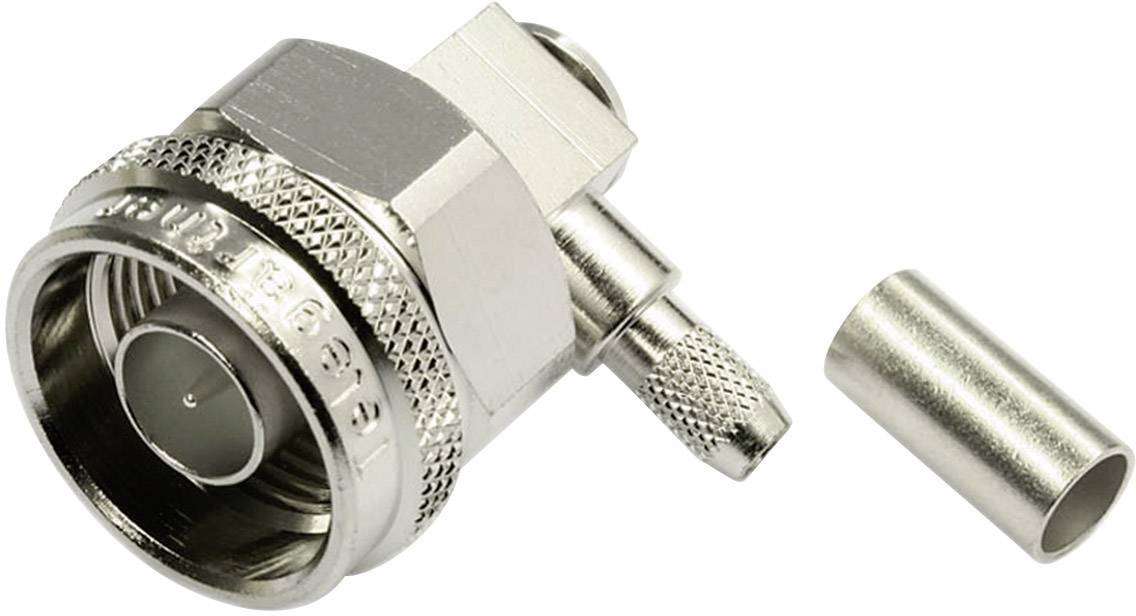

Connettore coassiale con involucro metallico e rivestimento rimovibile, idoneo per connessioni antenna nell'elettronica di consumo.

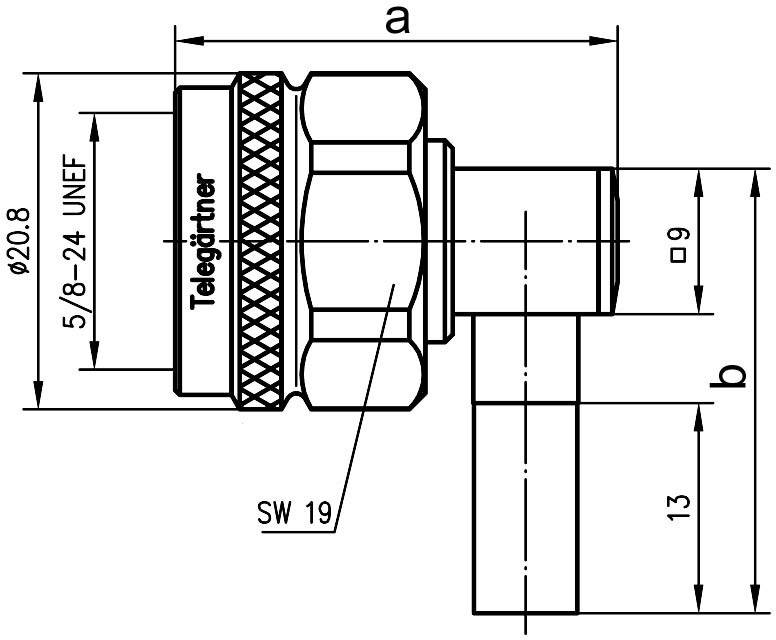

Disegno tecnico di un connettore rettangolare con dimensioni e specifiche di filettatura. Caratteristiche principali: diametro 20,8 mm, chiave esagonale 19, lunghezza 13 mm.

1/2

Gruppo di cavi

RG 223/U

Tipo prodotto

Connettore N

Struttura

Spina angolata

Impedenza

50 Ω

Collegamento

A crimpare

Scheda tecnica (PDF)

Consegna entro Ven. 18 Set.

409 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (10,65 € / Pezzo)

10,65 €

IVA escl.

Avete già l'offerta migliore per la vostra quantità.

La selezione ottimale per la quantità inserita viene calcolata automaticamente, compresi il prezzo (escl. spedizione) e i tempi di consegna.

Segnala un problema

Spina per cavo a N

Highlights & Dettagli

La denominazione connettore maschio e femmina è dovuta alla forma del conduttore interno.
Testo tradotto automaticamente.

Servizi e promozioni supplementari

Dati tecnici

Gruppo di cavi: RG 223/U

Tipo prodotto: Connettore N

Struttura: Spina angolata

Impedenza: 50 Ω

Collegamento: A crimpare

Contenuto: 1 pz.

Ø cavo: 5.40 mm

Codice articolo produttore: 100023895

Resistenza isolamento: 5 GΩ

Materiale d'isolamento: PTFE

Compatibile RoHS: Sì

Tipo: 100023895

Tipo di chiusura: A vite

Ø cavo: 5.4 mm

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 1090922 Telegärtner 100023895 100023895 Connettore N Spina angolata 50 Ω 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1090922 Telegärtner 100023895 100023895 Connettore N Spina angolata 50 Ω 1 pz.

Descrizione

La serie N include diffuso connettori coassiali di media dimensione. È necessario disporre di un collegamento a vite e sono di inserimento a tenuta d'acqua. È possibile a seconda del modello fino a una frequenza di 11 GHz. L'impedenza caratteristica è di 50 Ω. Sono disponibili versioni del connettore per flessibile, semi-flessibile e semi-rigido e cavi corrugati. A seconda della versione i cavi vengono collegati mediante crimpaggio, serraggio o saldatura. Grazie alla struttura costruttive sono ottimi valori elettrici in caso di attenuazione (VSWR) e si ottiene di intermodulazione. I connettori della serie N sono a resistenti alle vibrazioni e vengono visualizzati nella trasmissione dati e di segnale. I connettori N sono particolarmente adatti per le connessioni coassiali per la trasmissione di media potenza, in presenza di frequenze elevate.
