Acquista Telegärtner 100024606 100024606 Connettore SMA Spina dritta 50 Ω 1 pz. da Conrad

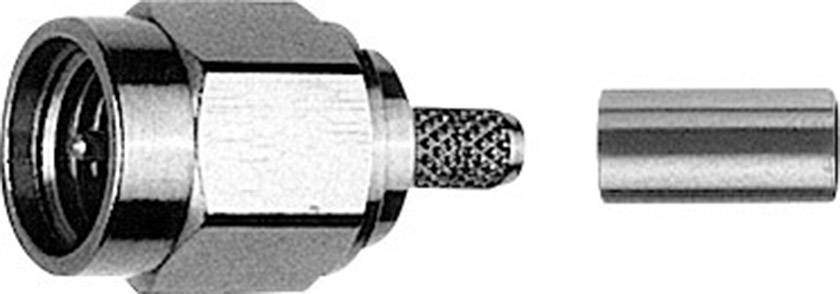

Connettore metallico a due parti: a sinistra un connettore cavo esagonale, a destra un tappo terminale cilindrico.

Immagine simile

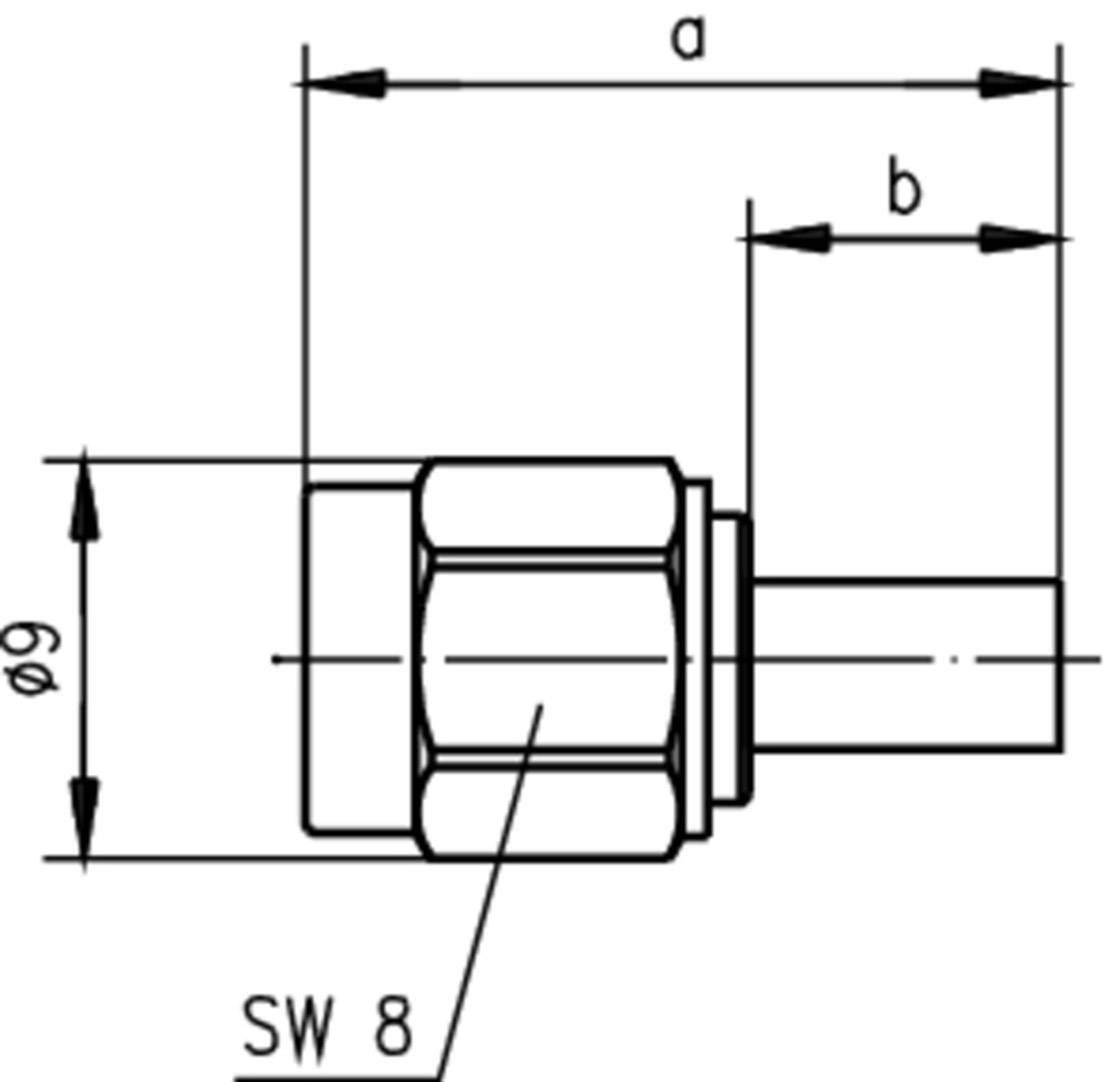

Disegno tecnico di un componente cilindrico con filettatura esterna. Diametro pari a 9 mm, lunghezze a e b sono contrassegnate. Esagono SW 8.

1/2

Immagine simile

Gruppo di cavi

RG 58 C/U

Tipo prodotto

Connettore SMA

Struttura

Spina dritta

Impedenza

50 Ω

Collegamento

A crimpare

Scheda tecnica (PDF)

Consegna entro Ven. 18 Set.

48 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (5,73 € / Pezzo)

5,73 €

IVA escl.

Segnala un problema

Highlights & Dettagli

Connettore SMA

La denominazione connettore maschio e femmina è dovuta alla forma del conduttore interno.

Servizi e promozioni supplementari

Dati tecnici

Gruppo di cavi: RG 58 C/U

Tipo prodotto: Connettore SMA

Struttura: Spina dritta

Impedenza: 50 Ω

Collegamento: A crimpare

Contenuto: 1 pz.

Ø cavo: 4.95 mm

Materiale: Ottone nichelato

Codice articolo produttore: 100024606

Materiale d'isolamento: PTFE

Materiale di contatto: Ottone placcato oro

Compatibile RoHS: Sì

Intervallo di temperatura: -55- +155 °C

Tipo: 100024606

Tipo di chiusura: A vite

Documenti & Download

Scheda tecnica

Scheda tecnica 1366206 Telegärtner 100024606 100024606 Connettore SMA Spina dritta 50 Ω 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1366206 Telegärtner 100024606 100024606 Connettore SMA Spina dritta 50 Ω 1 pz.

Descrizione

La serie SMA comprende i connettori coassiali più utilizzati di frequente con chiusura a vite. A seconda del modello possono essere utilizzati fino a una frequenza di 18 GHz. L'impedenza caratteristica è di 50 Ω. Sono disponibili versioni di connettore per cavo flessibile, semi-flessibile e semi-rigido. I connettori dei circuiti stampati della serie SMA sono disponibili come modelli saldati o a pressione. A seconda della versione i cavi vengono collegati mediante crimpaggio, serraggio o saldatura. Connettori SMA sono utilizzati tra l'altro nella telefonia mobile, nei satelliti e in metrologia.
