Acquista Telegärtner 100027544 100027544 Connettore TNC Presa 50 Ω 1 pz. Singolo da Conrad

Adattatore F maschio metallico con bordo zigrinato e filettatura, idoneo per connessioni di cavi coassiali in dispositivi elettronici.

Immagine simile

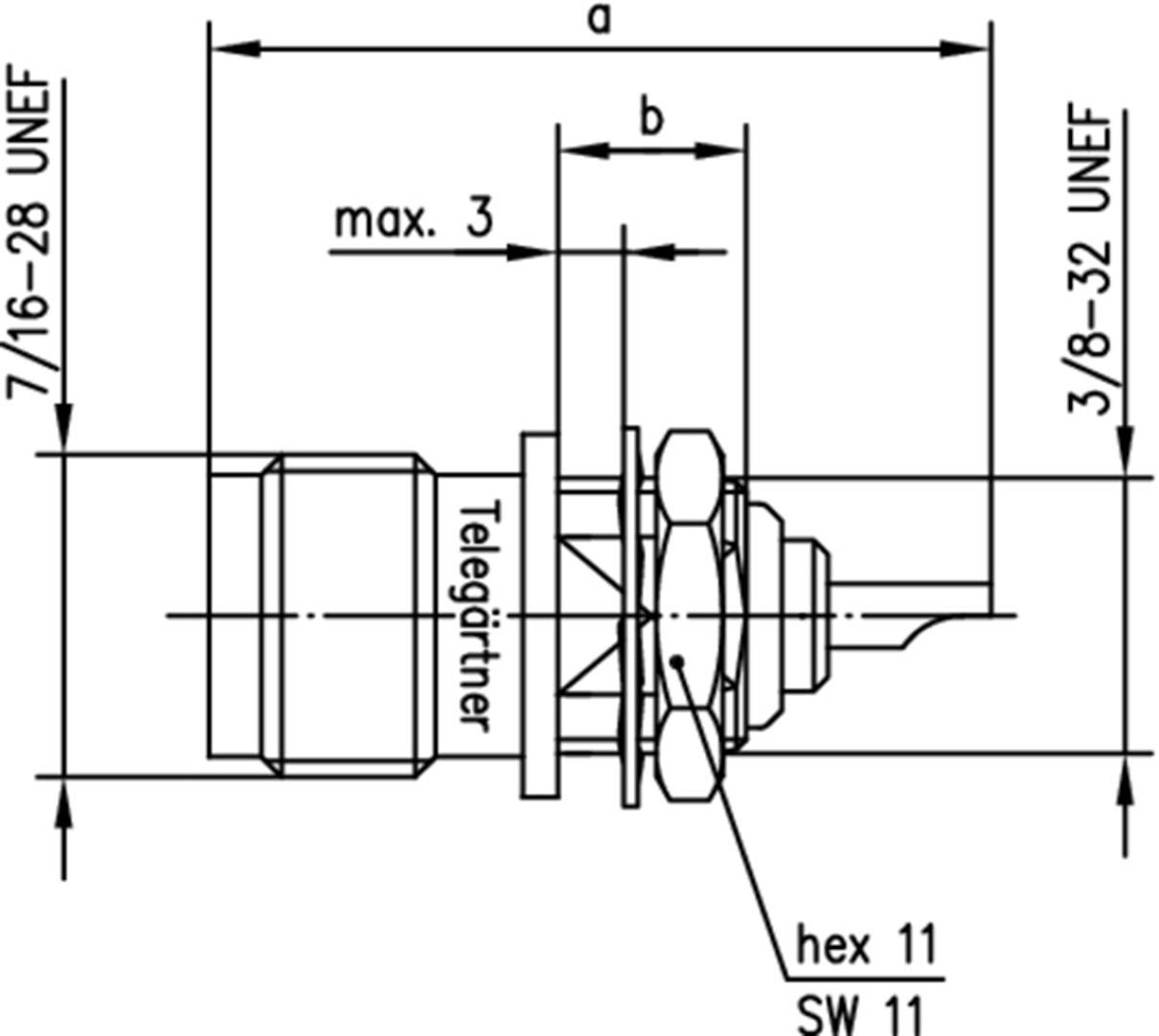

Vista laterale di un disegno tecnico di un connettore con etichette: 'Telegärtner', misure 'max. 3', 'hex 11', 'SW 11' e dimensioni di filettatura '7/16-28 UNEF', '3/8-32 UNEF'.

1/2

Immagine simile

Tipo di imballaggio

Singolo

Tipo prodotto

Connettore TNC

Struttura

Presa

Impedenza

50 Ω

Collegamento

A saldare

Scheda tecnica (PDF)

Consegna entro Ven. 18 Set.

24 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (10,65 € / Pezzo)

10,65 €

IVA escl.

Segnala un problema

Highlights & Dettagli

Connettore TNC

La denominazione connettore maschio e femmina è dovuta alla forma del conduttore interno.
Testo tradotto automaticamente.

Servizi e promozioni supplementari

Dati tecnici

Tipo di imballaggio: Singolo

Tipo prodotto: Connettore TNC

Struttura: Presa

Impedenza: 50 Ω

Collegamento: A saldare

Contenuto: 1 pz.

Ø foratura installazione: 9 mm

Frequenza (Max.): 4 GHz

Spessore pannello: 3 mm

Materiale: Ottone nichelato

Codice articolo produttore: 100027544

Materiale d'isolamento: PTFE

Materiale di contatto: Ottone placcato oro

Compatibile RoHS: Sì

Intervallo di temperatura: -40- +155 °C

Tipo: 100027544

Tipo di chiusura: A vite

Documenti & Download

Scheda tecnica

Scheda tecnica 1366751 Telegärtner 100027544 100027544 Connettore TNC Presa 50 Ω 1 pz. Singolo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1366751 Telegärtner 100027544 100027544 Connettore TNC Presa 50 Ω 1 pz. Singolo

Descrizione

La serie comprende TNC i connettori coassiali più utilizzati di frequente, utilizzati fino a una frequenza di 11 GHz. Per dimensioni sono uguali a quelle della serie BNC e dispongono tuttavia di una chiusura a vite. Sono disponibili modelli con 50 Ω e impedenza caratteristica 75 Ω. Sono disponibili versioni del connettore per cavo flessibile, semi-flessibile e semi-rigido. I connettori dei circuiti stampati della serie TNC sono disponibili come modelli saldati o a pressione. A seconda della versione i cavi vengono collegati mediante crimpaggio, serraggio o saldatura. I connettori Serie TNC sono a resistenti alle vibrazioni e vengono utilizzati nella trasmissione di segnali, dati e video.
