Name: WAGO 2857-401 2857-401 Isolatore amplificatore 1 pz.
Brand: WAGO
SKU: 1232604
Availability: SoldOut

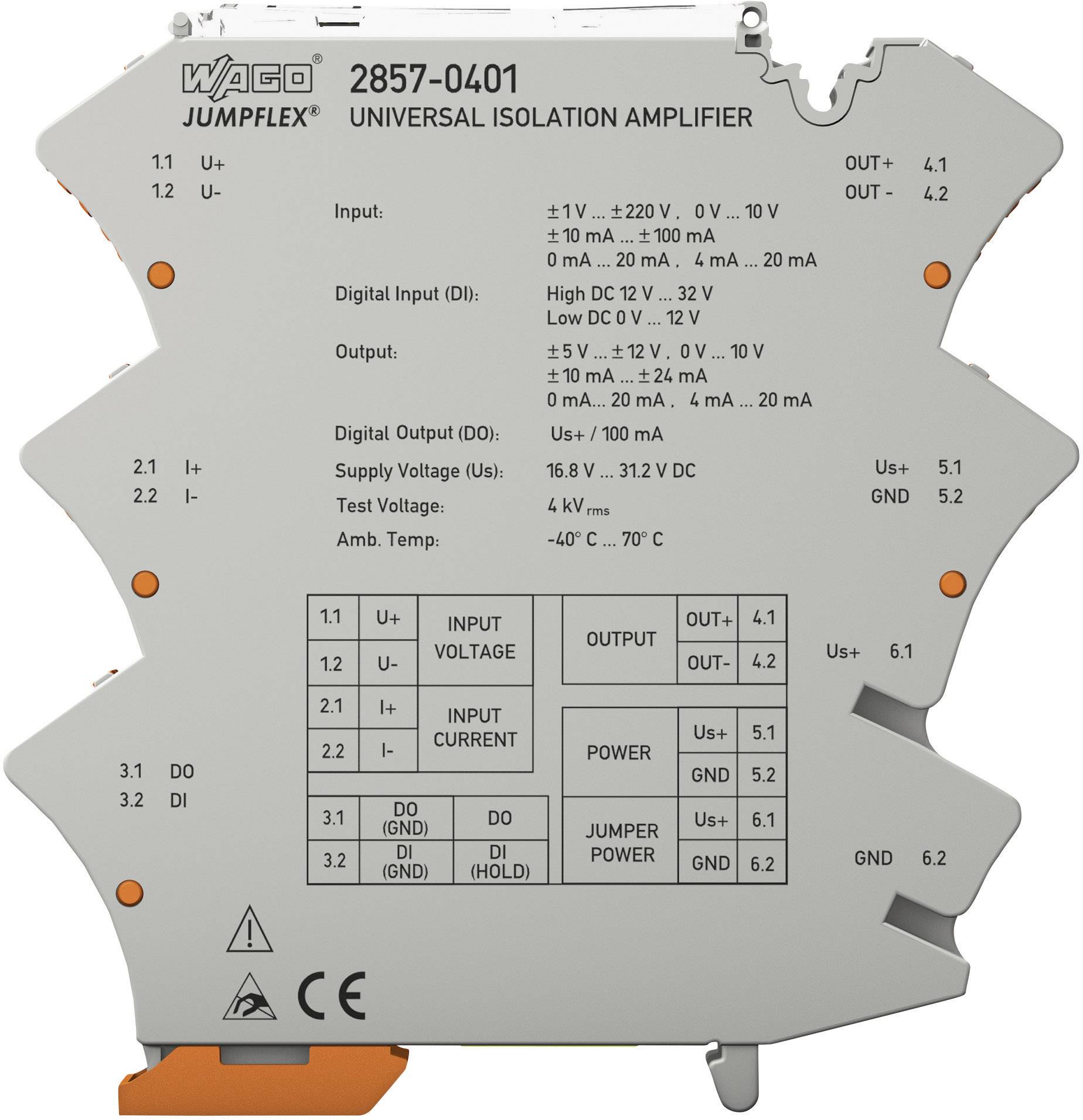

Modulo amplificatore di separazione grigio WAGO con specifiche tecniche e morsetti di connessione; Numero modello: 2857-0401.

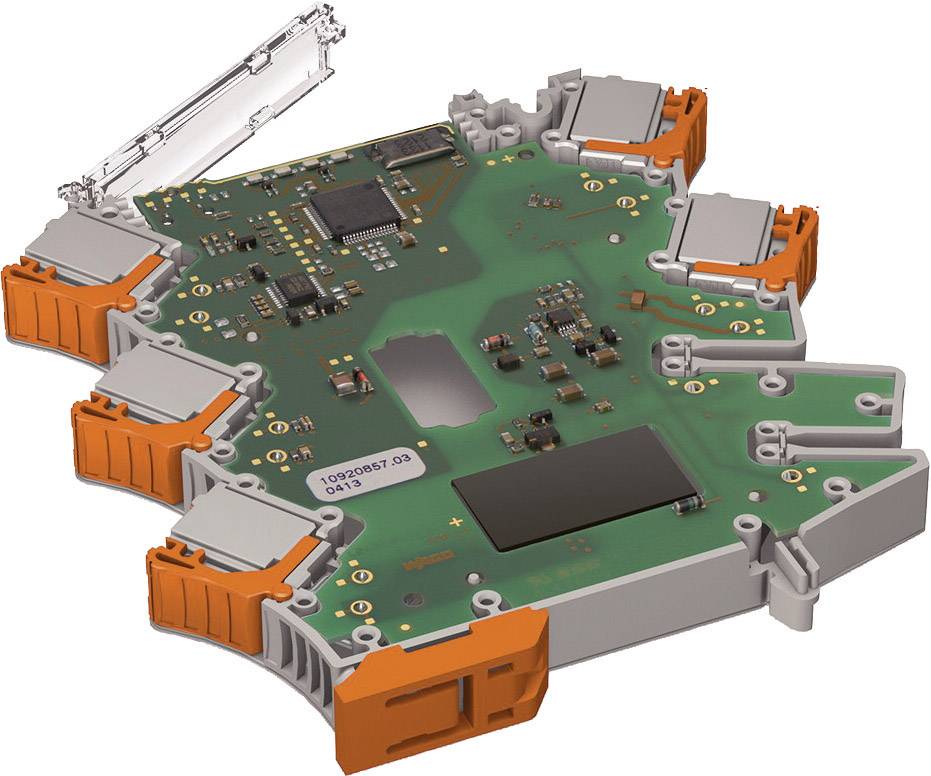

Scheda elettronica con superficie verde e connettori arancioni, utilizzata nell'ingegneria di controllo per l'elaborazione dei segnali.

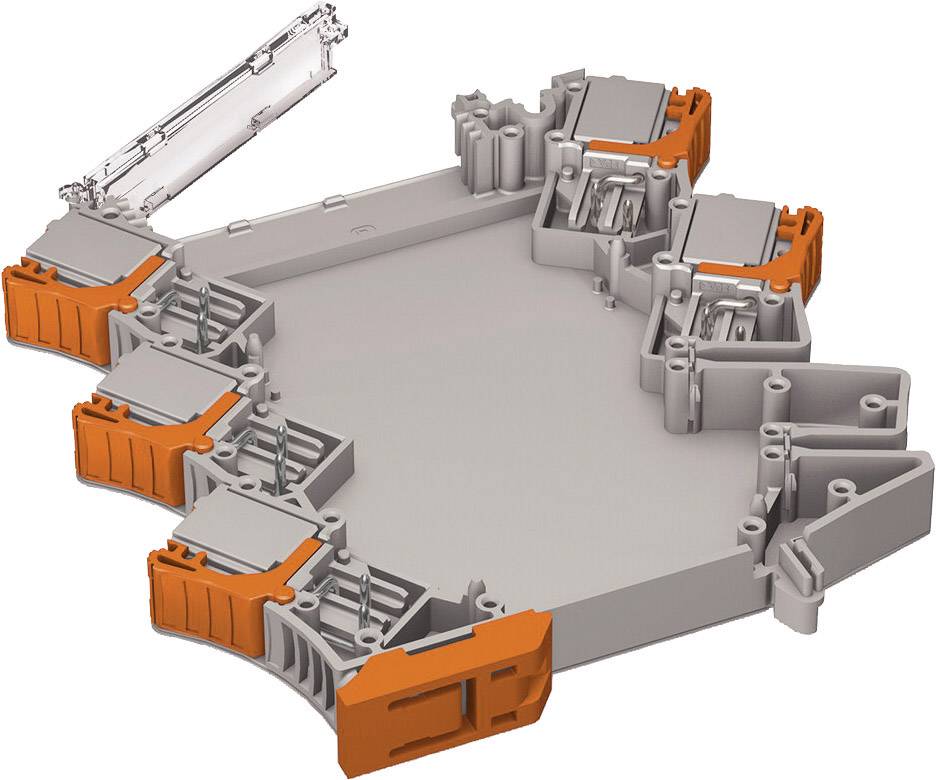

Custodia elettronica con più morsetti in tonalità di grigio e accenti arancioni, parzialmente aperta.

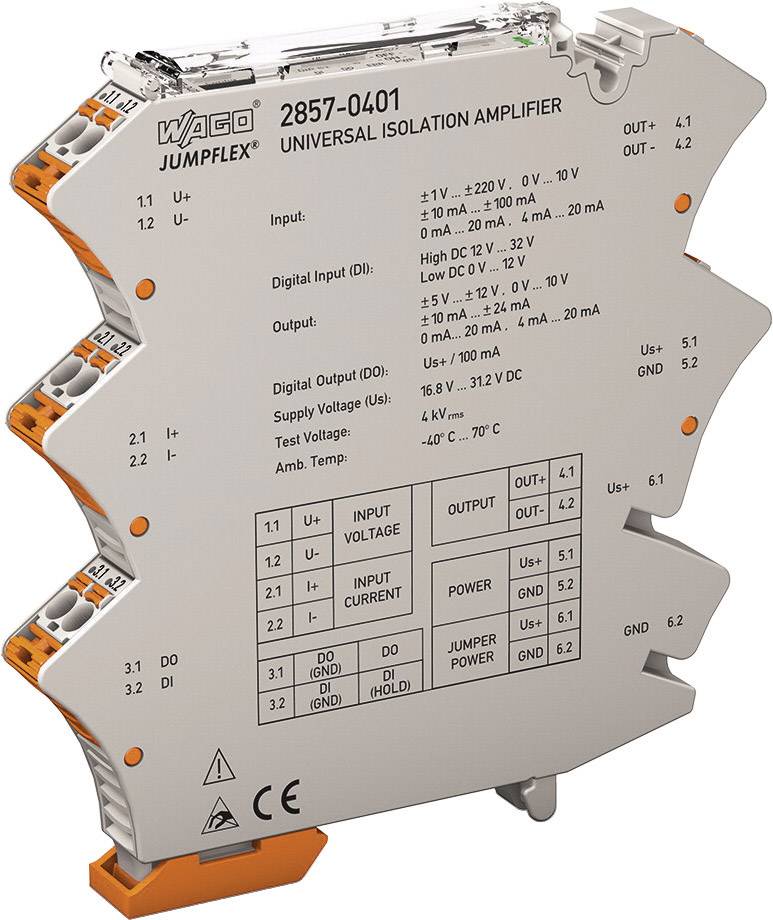

Amplificatore di isolamento con ingressi e uscite diversi, numero modello 2857-0401, mostra informazioni tecniche e dettagli di connessione.

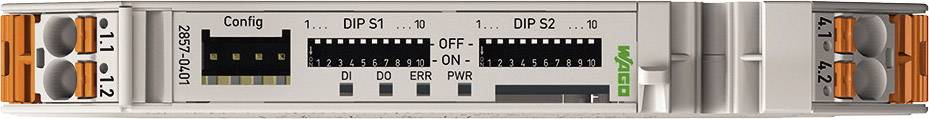

Un dispositivo elettronico con interruttori e spie di controllo. A sinistra sono visibili connettori arancioni, a destra un'etichetta verde con la scritta 'WAGO'.

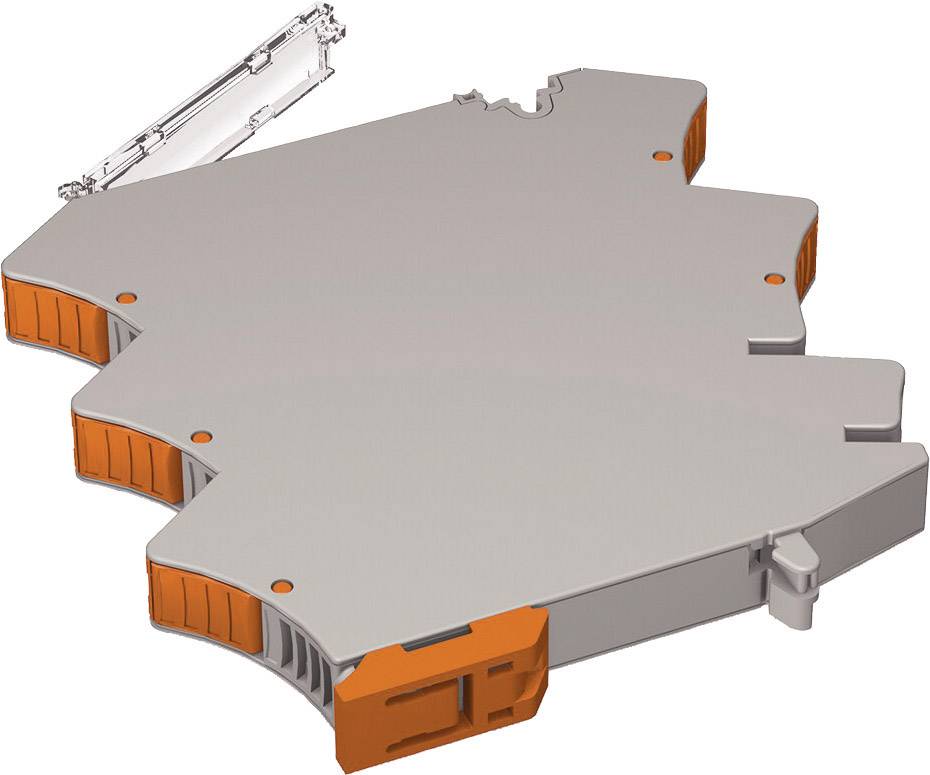

Componente elettronica con involucro grigio e morsetti di connessione arancioni, probabilmente un componente modulare per guida DIN.

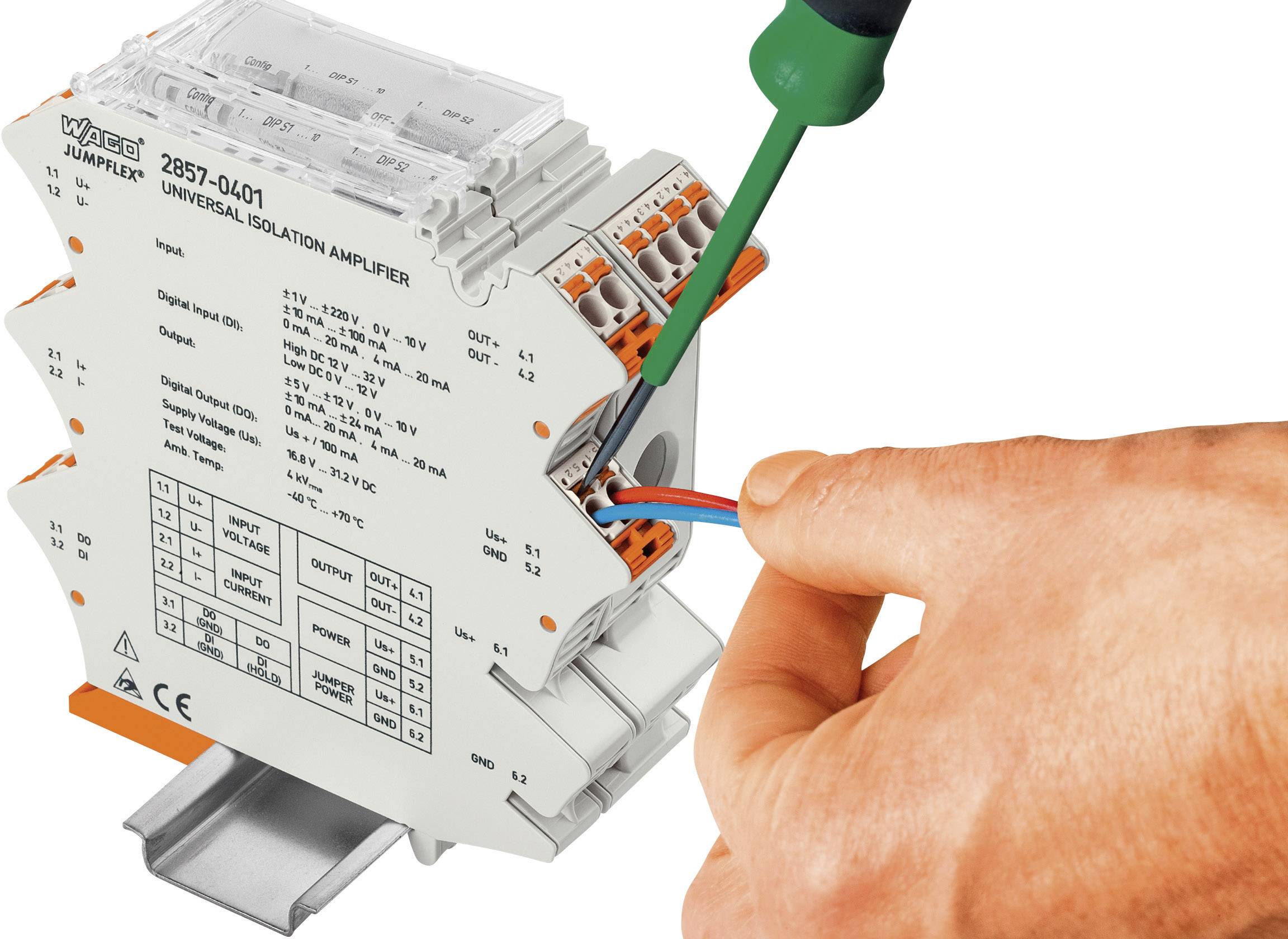

Un trasduttore di segnale universale viene installato con un cacciavite, collegando i cavi ai relativi morsetti.

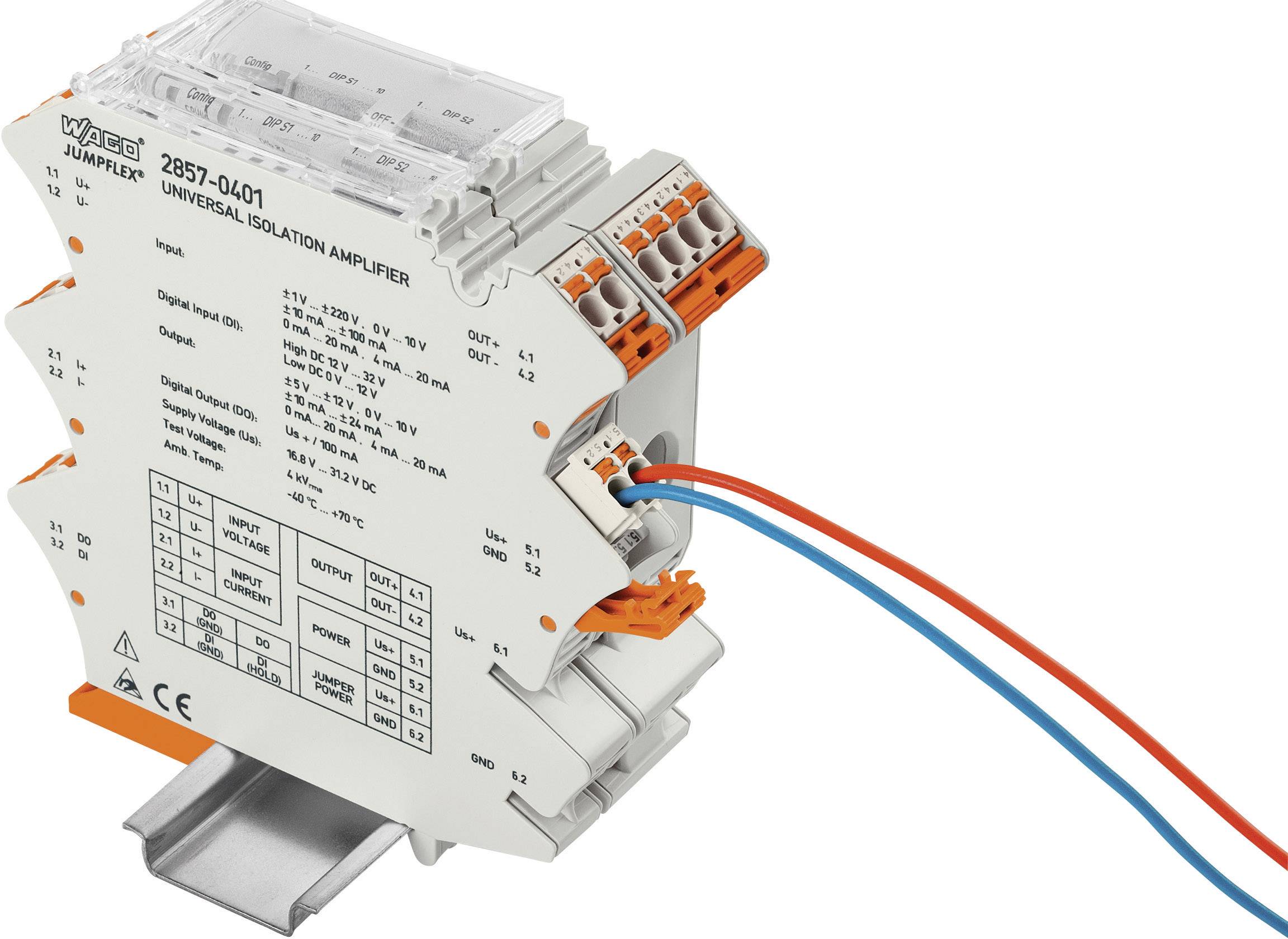

Amplificatore di isolamento, numero di modello 2857-0L01, per la trasmissione del segnale. Mostra le specifiche di ingresso e uscita. Collegato a fili.

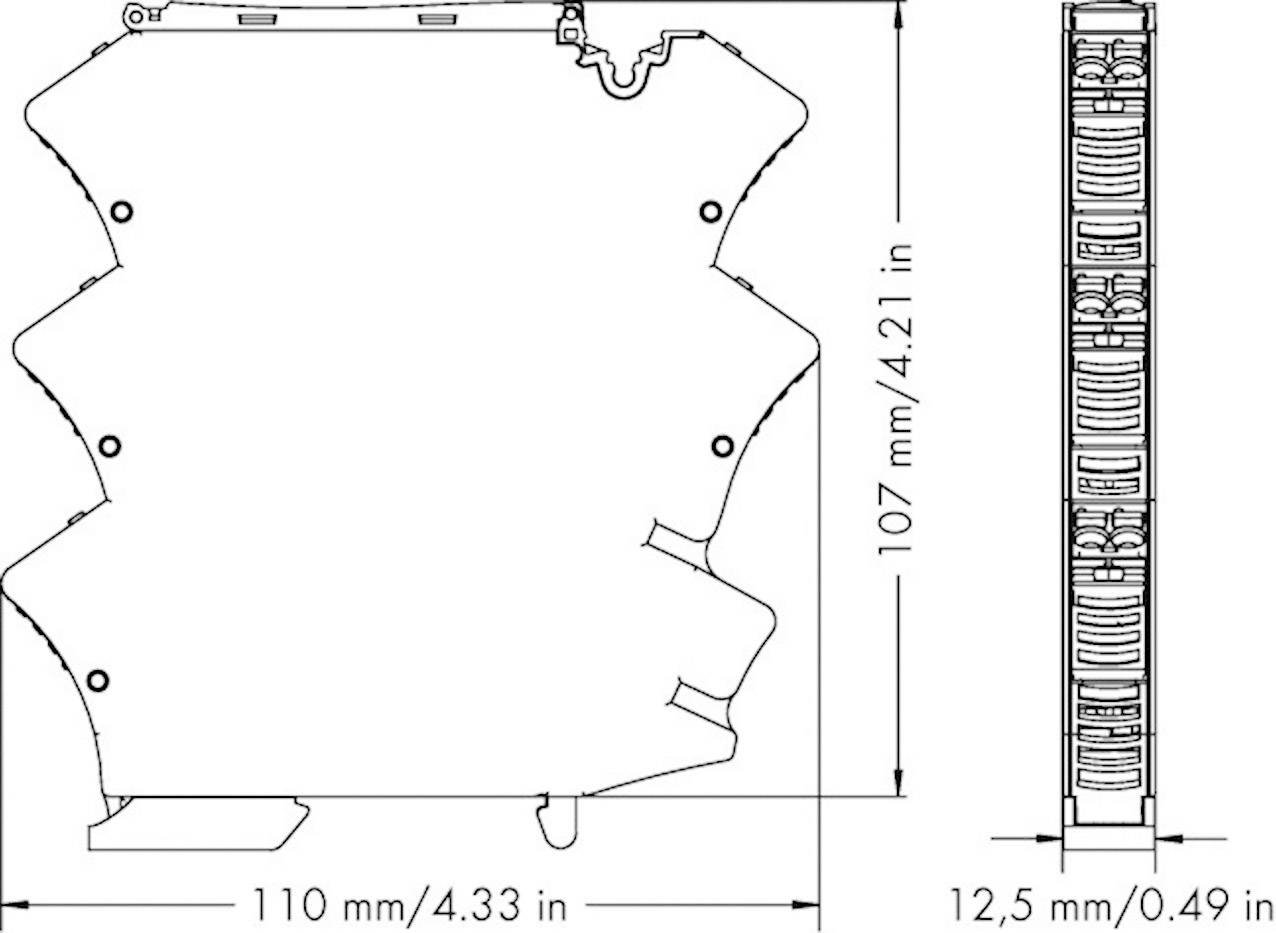

Disegno di un dispositivo tecnico con dimensioni: larghezza 110 mm, altezza 107 mm, profondità 12,5 mm. La vista laterale mostra la struttura interna.

1/9

Tipo prodotto

Isolatore amplificatore

Tipo

2857-401

Dim.

(L x L) 110 mm x 107 mm

Contenuto

1 pz.

Larghezza

107 mm

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Totale (364,75 € / Pezzo)

364,75 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo: 2857-401

Tipo prodotto: Isolatore amplificatore

Dim.: (L x L) 110 mm x 107 mm

Contenuto: 1 pz.

Larghezza: 107 mm

Lunghezza: 110 mm

Assorbimento di corrente: ≤70 mA

Max. Temperatura ambiente: +70 °C

Min. Temperatura ambiente: -40 °C

Collegamento: CAGE CLAMP® S (picoMAX® 5.0)

Segnale d'uscita: ± 10 mA;0 - 10 mA;2 - 10 mA
± 20 mA;0 - 20 mA;4 - 20 mA
± 5 V;0 - 5 V;1 - 5 V
±10 V;0 - 10 V;2 - 10 V

Segnale d'ingresso: ±1 mA; 0 - 1 mA
±10 mA, 0 - 10 mA, 2 - 10 mA
± 20 mA, 0 - 20 mA, 4 - 20 mA
±100 mA; 0 - 100 mA

Impostazione: Interruttore DIP
Display di configurazione

Tensione di alimentazione: 16,8 V…31,2 V (-30%...+30%)

Resistenza d'ingresso: ≥ 1 MΩ (ingresso U); ≤ 50 Ω(i)

: Snap mounting support rail

: 12.5

: 107 mm

: 110 mm

: -40-70 °C

: Spring clamp connection

: IP20

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 1232604 WAGO 2857-401 2857-401 Isolatore amplificatore 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 1232604 WAGO 2857-401 2857-401 Isolatore amplificatore 1 pz.

Descrizione

L'amplificatore di isolamento universale converte i segnali analogici, amplifica, filtra e separa galvanicamente i segnali l'uno dall'altro.

Caratteristiche:
Uni analogici e segnali bipolari in ingresso e in uscita
Un uscita di segnalazione digitale reagisce nel caso in cui la configurazione dell'intervallo di misura (Limiti di accensione e spegnimento e funzione di interruttore valori limite con un massimo di due valori configurabile)
Un ingresso digitale (HOLD) consente il blocco del segnale
Clipping commutabile (limitazione del segnale analogico i valori di trasmissione di uscita)
Software e hardware regolabile filtro
Simulazione di un comportamento di uscita e display di configurazione
3 vie con tensione di prova 4kV in conformità con EN 61140
