Name: Walther Werke WAV0100BR1 WAV0100BR1 Armadio di collegamento Contenuto 1 pz.
Brand: Walther Werke
SKU: 3795848
Availability: BackOrder

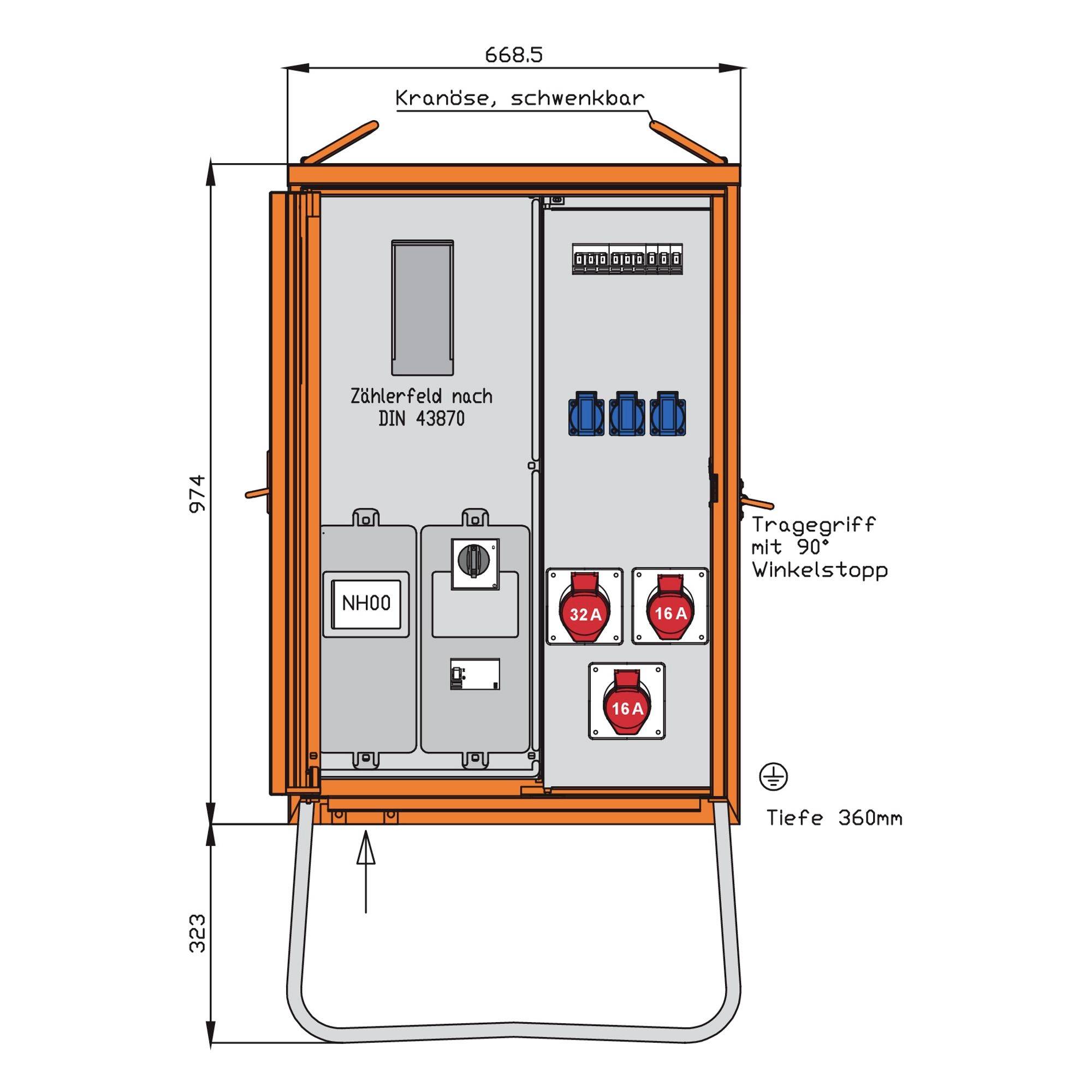

Diagramma tecnico di un armadio elettrico portatile con dimensioni etichettate, che mostra tetto incernierato, sezione contatore DIN 43870, prese e maniglia di trasporto.

1/2

Tipo prodotto

Armadio di collegamento

Larghezza

669 mm

Altezza

974 mm

Profondità

360 mm

Dim.

(L x A x P) 669 x 974 x 360 mm

EAN:

Codice produttore

Articolo n°:

Consegna entro Mar 24 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (3395,00 € / Pezzo)

3395,00 €

escl. 30,50 €

IVA incl.

Supplemento per merci ingombranti senza costi di spedizione aggiuntivi

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Modello: Armadio di distribuzione
Tensione nominale: 230/400 V.
Corrente nominale: 32 A
Potenza allacciata 24 kVA
Numero di prese CEE (IEC 60309) 16 a / 400 V / 5 poli (1, 2, 3, N, PE): 2
Numero di prese CEE (IEC 60309) 32 a / 400 V / 5 poli (1, 2, 3, N, PE): 1
Numero di prese schuko CEE 7/3 (tipo F): 3
Numero di campi contatore: 1
Interruttore principale: Interruttore automatico
Corrente nominale interruttore principale: 32 A.
Numero di poli interruttore principale: 3
Numero di interruttori magnetotermici: 5
Tipo di corrente residua: B
Numero di interruttori differenziali 30 ma: 1
Interruttore di emergenza: No
Tipo di protezione (IP): IP44
Adatto in conformità con IEC/EN 61439-4: Sì
Materiale dell'alloggiamento: Altro
Larghezza: 669 mm
Altezza: 974 mm
Profondità: 360 mm

Tipo prodotto: Armadio di collegamento

Larghezza: 669 mm

Altezza: 974 mm

Dim.: (L x A x P) 669 x 974 x 360 mm

Profondità: 360 mm

Contenuto: 1 pz.

: IP44

Corrente nominale: 32 A

UKCA: Sì

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3795848 Walther Werke WAV0100BR1 WAV0100BR1 Armadio di collegamento Contenuto 1 pz.

Descrizione

Walther potenza di collegamento armadio di distribuzione: 24kVANach IEC61439-4e DIN/VDE 43868/1approvati per le aree di alimentazione gruppo di paesi VDEW Berlin-Brandenburgschuko (H14) in lamiera d'acciaio zincata elettrolitica con verniciatura in plastica priva di metallo colore: RAL 2004 -arancione puro con chiusura a molla per lucchetti e impugnature laterali con protezione contro il fuoco e protezione contro il vetro e contro il fuoco IP 54Size ca.: 974 x 669 x 360 mm / H-B-T + altezza del telaio ca.: collegamento 323:1 sezionatore del carico fusibile NH00 63A con morsetti prismatici P00-70mmq misurazione:1 slot contatore DS senza contatore secondo DIN 43870/2 (cablaggio contatore 25mmq/N=16mmq)uscita / protezione:1 interruttore di circuito 3P 32A con attivazione magnetotermo1 interruttore di protezione RCD 4P 40A/30mA -B-1 presa di montaggio CEE 32A 5p 400V 6h senza prefusibile -direttamente a partire da RCD-2 prese di protezione CEE 16A 5p 400V 61p con 1 interruttore di protezione (3 a)

Testo tradotto automaticamente
