Name: Weidmüller 1354800000 VSSC6TRSLFG24VAC/DC0.5A Scaricatore di sovratensioni Kit da 10 Protezione da sovratensioni per: Ar
Brand: Weidmüller
SKU: 321445
Availability: BackOrder

Componente elettronica nera con schema elettrico raffigurato sopra, due clip gialle in alto. Utilizzata in installazioni elettriche.

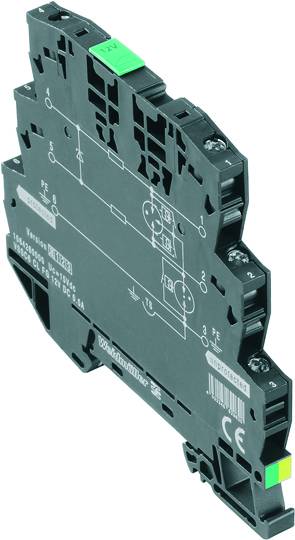

Modulo elettronico nero e piatto con connettori verdi e marcature bianche, utilizzato per circuiti elettrici.

1/2

Scheda tecnica (PDF)

EAN:

Codice produttore

Articolo n°:

Consegna entro Mer 11 Nov

5 Set(s)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero (Confezione 10 pz.)

Set(s)

Totale (72,50 € / Pezzo)

725,00 €

IVA incl.

Spedizione gratuita

Solo 5 Set(s) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo di collegamento: Collegamento a vite
coppia di serraggio, max.: 0,8 Nm
coppia di serraggio, min.: 0,5 Nm
struttura: Morsetto
resistenza passante: 1,8 Ω 10%
attenuazione di inserimento: 3,3 MHz
tensione di ingresso, max. UI: 42 V
corrente di ingresso, max. II: 500 mA
tensione continua massima, Uc (AC): 30 V
tensione continua massima, Uc (DC): 42 V
campo di serraggio, max.: 4 mm²
campo di serraggio: Min. 0,5 mm²
temperatura di stoccaggio:
Da -40 °C a 80 °C sezione trasversale di collegamento conduttore, a un filo, max.: Sezione
trasversale di collegamento conduttore 6 mm², a più fili, max.: 4 mm²
corrente nominale IN: 500 mA
peso netto: 46,8 g
indicatore ottico della funzione: No
numero di poli: 1
livello di protezione (tipo.):
Resistenza
agli urti C2: 2,5 kA 8/20 µs 5 kV 1,2/50 µs C3: Resistenza alla corrente di corrente di contatto: C3: 10 A 10/1000 µs
resistenza alla corrente d'urto D1: 1 kA 10/350 μs
guida portante: TS 35
categoria di sovratensione: III
grado di inquinamento: 3

Tipo prodotto: Scaricatore di sovratensioni

Protezione da sovratensioni per: Armadi di distribuzione

Dispersione: 2.5 kA

Tensione nom.: 24 V/AC
34 V/DC

Temperatura di esercizio: -40 °C - +70 °C

: IP20

Codice articolo produttore: 1354800000

Colore: Nero

Dim.: (L x A x P) 6.2 x 88.5 x 81 mm

Larghezza: 6.2 mm

Altezza: 88.5 mm

Profondità: 81 mm

Contenuto: 10 pz.

Peso: 46.8 g

UKCA: Non rilevante

Documenti & Download

Scheda tecnica

Scheda tecnica 321445 Weidmüller 1354800000 VSSC6TRSLFG24VAC/DC0.5A Scaricatore di sovratensioni Kit da 10 Protezione da sovratensioni per: Ar

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 321445 Weidmüller 1354800000 VSSC6TRSLFG24VAC/DC0.5A Scaricatore di sovratensioni Kit da 10 Protezione da sovratensioni per: Ar

Descrizione

L'accoppiamento di sovratensione lungo il percorso del conduttore può disturbare o distruggere gli ingressi di segnale sensibili. È importante fornire protezione nelle immediate vicinanze dei dispositivi I&C. Il vasto assortimento di prodotti Weidmüller per il settore I&C offre dei prodotti in 2 parti con un design innestabile e morsetti componibili a molla autobloccante o collegamento a vite. Questi prodotti sono idonei per segnali binari e analogici. Weidmüller offre anche altri modelli con elementi costruttivi integrati, come scaricatori a gas o varistori. VARITECTOR significa protezione flessibile e variabile contro le sovratensioni, testata secondo la norma sui prodotti IEC61643-21. La serie VARITECTOR può essere usata in applicazioni conformi alle norme IEC 61643-22 / VDE 0845-3 per classi C1, C2, C3 e D1. Le famiglie di prodotti VARITECTOR SPC, SSC e MCZ OVP combinano in modo ottimale proprietà elettriche e meccaniche. La dimensione e la maneggevolezza giocano un ruolo importante. Questa protezione contro le sovratensioni è adatta per spazi limitati nell'automazione industriale e del processo, come anche nelle applicazioni di automazione edilizia.
