Weidmüller 1651150000 Inserto maschio RockStar® HDC HDD 24 + PE A crimpare 1 pz.

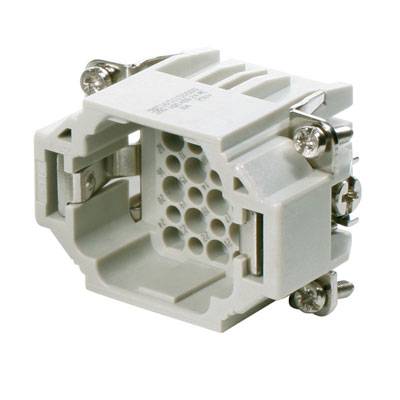

Connettore industriale grigio con apertura rettangolare e multipli contatti circolari, circondato da giunzioni a vite.
Tipo prodotto
Inserto maschio
Collegamento
A crimpare
Serie
RockStar® HDC HDD
Caratteristiche
con lega di rame
Tot poli
24 + PE
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Ven 13 Nov
5 Pezzo(i)
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (26,99 € / Pezzo)
26,99 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 9,99 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Solo 5 Pezzo(i) disponibili
Diritto di reso di 14 giorni incluso
Segnala un problema

Highlights & Dettagli

Inserto a punta

  • HDD HDC 24 MC

Dati tecnici

  • Peso netto:
  • 40 g temperatura limite: -40 °C... Resistenza
  • di isolamento 125 °C: 1010 Ω
  • grado di inquinamento: 3
  • larghezza: 34 mm
  • altezza: 35 mm
  • profondità: 51 mm
  • lunghezza base: 51 mm
  • dimensioni: 3
  • serie:
  • Tensione di misurazione HDD (DIN EN 61984):
  • Tensione di misurazione 250 V secondo UL/CSA: Tensione
  • di rilevamento 600 V AC/DC (DIN EN 61984):
  • Corrente di misurazione 4 kV (DIN EN 61984): Classe
  • di infiammabilità 10 A secondo UL 94: Resistenza
  • di passaggio V-0: ≤ 4mΩ
  • materiale isolante: PC rinforzato con fibra di vetro (omologato UL e certificato per ferrovia)
  • gruppo materiale isolante: Cicli
  • di accoppiamento III A: ≥ 500
  • cicli di accoppiamento Au: ≥ 500
  • tipo di collegamento PE: Collegamento a vite
  • sezione di collegamento conduttore AWG (PE), max.: AWG 14
  • sezione di collegamento conduttore AWG (PE), min.: AWG 20 lunghezza
  • di spellatura: Collegamento
  • PE: 8 mm.
  • Coppia di serraggio 10 mm max. Collegamento PE:
  • Coppia di serraggio 1,5 Nm min. Collegamento PE:
  • 1,2 Nm vite di fissaggio: M 4
  • dimensioni lama a croce: Misura
  • lama PZ1, intaglio (collegamento PE): SD 0,6 x 3,5, SD 0,8 x 4,0
  • altezza spina: 35 mm
Tipo prodotto

Inserto maschio

Serie

RockStar® HDC HDD

Caratteristiche

con lega di rame

Collegamento

A crimpare

Tot poli

24 + PE

Sezione del conduttore (max.)

2.5 mm²

Numero Poli

24

Sezione del conduttore (min.)

0.14 mm²

Contenuto

1 pz.

Terra

Sì

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 202848 Weidmüller 1651150000 Inserto maschio RockStar® HDC HDD 24 + PE A crimpare 1 pz.

Scheda tecnica 202848 Weidmüller 1651150000 Inserto maschio RockStar® HDC HDD 24 + PE A crimpare 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 202848 Weidmüller 1651150000 Inserto maschio RockStar® HDC HDD 24 + PE A crimpare 1 pz.

Descrizione

La serie HDD con contatti a crimpare torniti è pensata in particolare per un numero elevato di poli in spazi ristretti. Grazie alle piccole dimensioni, essa consente agli utenti di risparmiare spazio durante l'installazione, senza tuttavia dover limitare il numero di poli.
Il livello del collegamento cavo è realizzato come contatto a crimpare. La tecnica di collegamento a crimpare viene utilizzata ormai da decenni. I contatti a crimpare non sono in dotazione con gli inserti.

Numero di poli: 24
Corrente di dimensionamento: 10 A
Tensione di dimensionamento: 250 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a crimpare
