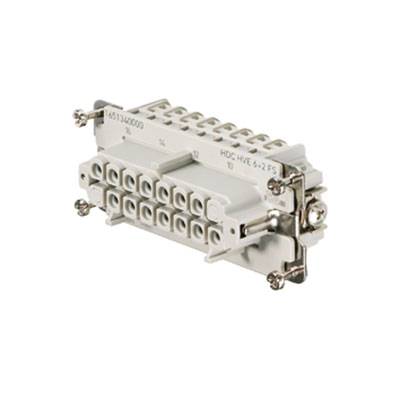

Weidmüller 1651340000 Inserto femmina RockStar® HDC HVE 6 + 2 + PE A vite 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto femmina
Collegamento
A vite
Serie
RockStar® HDC HVE
Caratteristiche
con lega di rame
Tot poli
6 + 2 + PE
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
22,12 €
3
4% = 2,88 €
21,16 €
5
6% = 6,70 €
20,78 €
10
7% = 16,00 €
20,52 €
25
9% = 47,25 €
20,23 €
50
10% = 110,50 €
19,91 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (22,12 € / Pezzo)
22,12 €
IVA escl.
Solo 5 Pezzo(i) disponibili
Highlights & Dettagli
Inserto presa
- HDC HVE 6+2 FS
Dati tecnici
- Peso netto: 76 g
- temperatura limite: -40 °C... Resistenza
- di isolamento 125 °C: 1010 Ω
- grado di inquinamento: 3
- larghezza: 34 mm
- altezza: 35,2 mm
- profondità: 84,5 mm
- altezza presa: 35,2 mm
- lunghezza base: 84,5 mm
- dimensioni: 6
- serie:
- Tensione di misurazione HVE (DIN EN 61984): Tensione
- di misurazione 830 V in conformità con UL/CSA: Tensione
- di misurazione 600 V AC/DC (DIN EN 61984):
- Corrente nominale 8 kV (DIN EN 61984): Classe
- di infiammabilità 20 A secondo UL 94: Resistenza
- di passaggio V-0: ≤ 2mΩ
- materiale isolante: PC rinforzato con fibra di vetro (omologato UL e certificato per ferrovia)
- gruppo materiale isolante: Cicli
- di accoppiamento III A: ≥ 500
- tipo di collegamento PE: Collegamento a vite
- sezione trasversale di collegamento conduttore AWG (PE), max.: AWG 12
- sezione trasversale di collegamento conduttore AWG (PE), min.: AWG 20
- lunghezza di spellatura collegamento: Collegamento PE
- : Max. 9 mm.
- Coppia di serraggio 1,5 Nm min. Collegamento PE:
- 1,2 Nm vite di fissaggio: M 4
- dimensione lama a croce: Misura
- lama PH1 GR. A intaglio (collegamento PE): SD 0,8 x 4,0
- superficie: Argento
- materiale passivato: Lega di rame
- dimensione lama a taglio (collegamento a vite): SD 0,6 x 3,5
- numero contatti di potenza: 6
- Tipo prodotto
Inserto femmina
- Serie
RockStar® HDC HVE
- Caratteristiche
con lega di rame
- Collegamento
A vite
- Tot poli
6 + 2 + PE
- Sezione del conduttore (max.)
2.5 mm²
- Numero Poli
6
2
- Sezione del conduttore (min.)
0.5 mm²
- Contenuto
1 pz.
- Terra
Sì
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 202866 Weidmüller 1651340000 Inserto femmina RockStar® HDC HVE 6 + 2 + PE A vite 1 pz.
Scheda tecnica 202866 Weidmüller 1651340000 Inserto femmina RockStar® HDC HVE 6 + 2 + PE A vite 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 202866 Weidmüller 1651340000 Inserto femmina RockStar® HDC HVE 6 + 2 + PE A vite 1 pz.
Descrizione
Gli inserti per alta tensione della serie HVE sono equipaggiati con due contatti ritardati.
Il livello del collegamento cavo è realizzato come contatto a vite. Tutti gli elementi per il collegamento a vite sono dotati di molla di protezione cavo.
Numero di poli: 8
Corrente di dimensionamento: 23 A
Tensione di dimensionamento: 830 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a vite
Il livello del collegamento cavo è realizzato come contatto a vite. Tutti gli elementi per il collegamento a vite sono dotati di molla di protezione cavo.
Numero di poli: 8
Corrente di dimensionamento: 23 A
Tensione di dimensionamento: 830 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a vite
