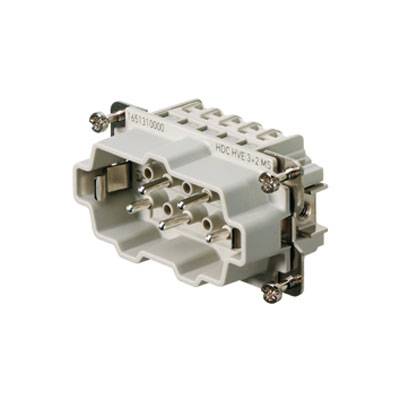

Weidmüller 1967230000 Inserto maschio RockStar® HDC HVE 3 + 2 + PE A molla 1 pz.
Tipo prodotto
Inserto maschio
Collegamento
A molla
Serie
RockStar® HDC HVE
Caratteristiche
con lega di rame
Tot poli
3 + 2 + PE
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (19,99 € / Pezzo)
19,99 €
IVA incl.
Solo 5 Pezzo(i) disponibili
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Inserto a punta
- HDC HVE 3+2 MT CtH
Dati tecnici
- Peso netto: 47 g
- temperatura limite: -40 °C... Resistenza
- di isolamento 125 °C: 1010 Ω
- grado di inquinamento: 3
- larghezza: 34 mm
- altezza: 33,5 mm
- profondità: 64 mm
- lunghezza base: 64 mm
- dimensioni: 4
- serie:
- Tensione di misurazione HVE (DIN EN 61984): Tensione
- di misurazione 830 V secondo UL/CSA: Tensione
- di rilevamento 600 V AC/DC (DIN EN 61984):
- Corrente di misurazione 8 kV (DIN EN 61984): Classe
- di infiammabilità 20 A secondo UL 94: Resistenza
- di passaggio V-0: ≤ 2mΩ
- materiale isolante: PC rinforzato con fibra di vetro (omologato UL e certificato per ferrovia)
- gruppo materiale isolante: Cicli
- di accoppiamento III A: ≥ 500
- tipo di collegamento PE: Collegamento a vite
- sezione trasversale di collegamento conduttore AWG (PE), max.: AWG 12
- sezione trasversale di collegamento conduttore AWG (PE), min.: AWG 20
- lunghezza di spellatura collegamento: 8 mm collegamento
- PE
- : Max.
- Coppia di serraggio 1,5 Nm min. Collegamento PE:
- 1,2 Nm Vite di fissaggio: M 4
- dimensioni lama a croce: Misura
- lama PH1 GR. A intaglio (collegamento PE): SD 0,8 x 4,0
- superficie: Argento
- materiale passivato: Lega di rame
- dimensione lama a taglio (collegamento a vite): SD 0,5 x 3.0
- altezza spina: 33,5 mm
- numero contatti di potenza: 3
- Tipo prodotto
Inserto maschio
- Serie
RockStar® HDC HVE
- Caratteristiche
con lega di rame
- Collegamento
A molla
- Tot poli
3 + 2 + PE
- Sezione del conduttore (max.)
2.5 mm²
- Numero Poli
3
2
- Sezione del conduttore (min.)
0.25 mm²
- Contenuto
1 pz.
- Terra
Sì
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 256179 Weidmüller 1967230000 Inserto maschio RockStar® HDC HVE 3 + 2 + PE A molla 1 pz.
Scheda tecnica 256179 Weidmüller 1967230000 Inserto maschio RockStar® HDC HVE 3 + 2 + PE A molla 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 256179 Weidmüller 1967230000 Inserto maschio RockStar® HDC HVE 3 + 2 + PE A molla 1 pz.
Descrizione
Gli inserti per alta tensione della serie HVE sono equipaggiati con due contatti ritardati.
Il livello del collegamento cavo è realizzato come contatto a crimpare. In pratica, non è richiesta alcuna manutenzione. Inoltre viene stabilito un collegamento sicuro e permanente, resistente alle vibrazioni.
Numero di poli: 5
Corrente di dimensionamento: 24 A
Tensione di dimensionamento: 830 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a molla autobloccante
Il livello del collegamento cavo è realizzato come contatto a crimpare. In pratica, non è richiesta alcuna manutenzione. Inoltre viene stabilito un collegamento sicuro e permanente, resistente alle vibrazioni.
Numero di poli: 5
Corrente di dimensionamento: 24 A
Tensione di dimensionamento: 830 V
Tensione nominale secondo UL/CSA: 600 V AC/DC
Collegamento a molla autobloccante
