Name: Weidmüller 1790030000 Inserto maschio RockStar® HDC 48A 6 + 6 + PE Connettori assiali a vite 10 pz.
Brand: Weidmüller
SKU: 194506
Availability: BackOrder

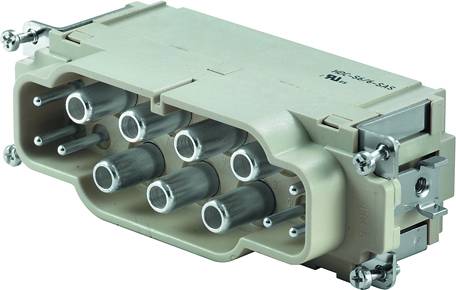

Connettore elettrico con otto piedini metallici, alloggiamento beige e due viti di fissaggio laterali. Utilizzato in applicazioni industriali.

Tipo prodotto

Inserto maschio

Collegamento

Connettori assiali a vite

Serie

RockStar® HDC 48A

Caratteristiche

con lega di rame

Tot poli

6 + 6 + PE

Scheda tecnica (PDF)

Consegna entro Lun 19 Ott

5 Set(s)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 10 pz.)

Set(s)

Totale (827,05 € / Pezzo)

827,05 €

IVA escl.

Spedizione gratuita

Solo 5 Set(s) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Peso netto: 286 g
temperatura limite: -40 °C... Resistenza
di isolamento 125 °C: 1010 Ω
grado di inquinamento: 3
larghezza: 34 mm
altezza: 47,8 mm
profondità: 111 mm
lunghezza base: 111 mm
dimensioni: 8
serie:
Tensione di misurazione MixMate (DIN EN 61984): Tensione
di misurazione 690 V secondo UL/CSA: Tensione
di rilevamento 600 V AC/DC (DIN EN 61984):
Corrente nominale 8 kV (DIN EN 61984): Classe
di infiammabilità 100 A secondo UL 94: Resistenza
di passaggio V-0: ≤ 1 MΩ
materiale isolante: Rinforzato in fibra di vetro PC (omologato UL e certificato per ferrovia)
gruppo materiale isolante: Cicli
di accoppiamento III A: ≥ 500
tipo di collegamento PE: Collegamento a vite
sezione trasversale di collegamento conduttore AWG (PE), max.: AWG 2
sezione trasversale di collegamento conduttore AWG (PE), min.: AWG 6
lunghezza di spelatura collegamento: Collegamento PE
: Max.: Collegamento PE: 8 mm.
Coppia di serraggio 8 Nm min. Collegamento PE:
Superficie 6 Nm: Argento passivato
materiale: Lega di rame
altezza spina: 47,8 mm
numero contatti di potenza: 6

Tipo prodotto: Inserto maschio

Serie: RockStar® HDC 48A

Caratteristiche: con lega di rame

Collegamento: Connettori assiali a vite

Tot poli: 6 + 6 + PE

Sezione del conduttore (max.): 35 mm²

Numero Poli: 6
6

Sezione del conduttore (min.): 16 mm²

Sezione conduttore contatto di potenza (max.): 35 mm²

Sezione conduttore contatto di potenza (min.): 16 mm²

Sezione conduttore contatto di controllo (max.): 2.5 mm²

Sezione conduttore contatto di controllo (min.): 0.5 mm²

Contenuto: 10 pz.

Terra: Sì

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 194506 Weidmüller 1790030000 Inserto maschio RockStar® HDC 48A 6 + 6 + PE Connettori assiali a vite 10 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 194506 Weidmüller 1790030000 Inserto maschio RockStar® HDC 48A 6 + 6 + PE Connettori assiali a vite 10 pz.

Descrizione

La serie MixMate si caratterizza per la possibilità di trasmettere contemporaneamente in un connettore correnti e tensioni di dimensionamento elevate, ma anche segnali. Per fissare i cavi è possibile utilizzare la tecnica a vite assiale.
Collegamento a vite assiale Tecnica di collegamento TOP
