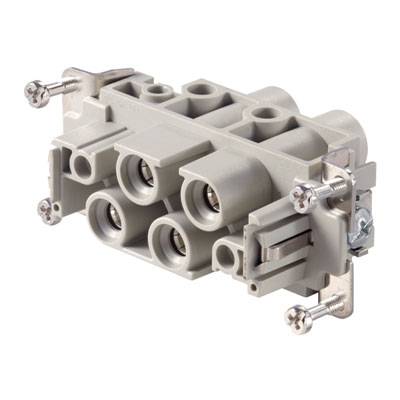

Weidmüller 1023210000 Inserto femmina RockStar® HDC 4 + PE A vite 1 pz.
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Inserto femmina
Collegamento
A vite
Serie
RockStar® HDC
Caratteristiche
con lega di rame
Tot poli
4 + PE
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
29,50 €
3
4% = 1,29 €
28,21 €
5
6% = 1,80 €
27,70 €
10
7% = 2,14 €
27,36 €
25
9% = 2,52 €
26,98 €
50
10% = 2,95 €
26,55 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (29,50 € / Pezzo)
29,50 €
IVA escl.
Solo 5 Pezzo(i) disponibili
Highlights & Dettagli
Inserto presa
- HDC S4/0 FS
Dati tecnici
- Peso netto: 105 g
- temperatura limite: -40 °C... Resistenza
- di isolamento 125 °C: 1010 Ω
- grado di inquinamento: 3
- larghezza: 34 mm
- altezza: 46,2 mm
- profondità: 84,5 mm
- altezza presa: 46,2 mm
- lunghezza base: 84,5 mm
- dimensioni: 6
- serie:
- Tensione di misurazione MixMate (DIN EN 61984): Tensione
- di misurazione 830 V in conformità con UL/CSA: Tensione
- di misurazione 600 V AC/DC (DIN EN 61984):
- Corrente nominale 8 kV (DIN EN 61984): Classe
- di infiammabilità 80 A secondo UL 94: Resistenza
- di passaggio V-0: ≤ 1 MΩ
- materiale isolante: Rinforzato in fibra di vetro PC (omologato UL e certificato per ferrovia)
- gruppo materiale isolante: Cicli
- di collegamento A: ≥ 500
- tipo di collegamento PE: Collegamento a vite
- sezione trasversale di collegamento conduttore AWG (PE), max.: AWG 6
- sezione trasversale di collegamento conduttore AWG (PE), min.: AWG 20
- lunghezza di spelatura: Collegamento PE
- : Max. Collegamento PE: 13 mm.
- Coppia di serraggio 2,5 Nm min. Collegamento PE:
- 2 Nm vite di fissaggio: M 5
- dimensione lama intaglio a croce: Misura
- lama PH2 GR. A intaglio (collegamento PE): SD 1,2 x 6,5
- superficie: Argento
- materiale passivato: Lega di rame
- dimensione lama a taglio (collegamento a vite): 1,0 x 5,5 mm
- numero contatti di potenza: 4
- Tipo prodotto
Inserto femmina
- Serie
RockStar® HDC
- Caratteristiche
con lega di rame
- Collegamento
A vite
- Tot poli
4 + PE
- Sezione del conduttore (max.)
16 mm²
- Numero Poli
4
- Sezione del conduttore (min.)
1.5 mm²
- Sezione conduttore contatto di potenza (max.)
16 mm²
- Sezione conduttore contatto di potenza (min.)
1.5 mm²
- Contenuto
1 pz.
- Terra
Sì
34
46.2 mm
84.5 mm
830 V
4
Bus
-40-125 °C
V0
8 kV
Screw connection
Silver
3
0.5-16 mm²
0.5-16 mm²
0.5-16 mm²
1.5-16 mm²
TRUE
Other copper alloys
80 A
Thermoplastic
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 195787 Weidmüller 1023210000 Inserto femmina RockStar® HDC 4 + PE A vite 1 pz.
Scheda tecnica 195787 Weidmüller 1023210000 Inserto femmina RockStar® HDC 4 + PE A vite 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 195787 Weidmüller 1023210000 Inserto femmina RockStar® HDC 4 + PE A vite 1 pz.
Descrizione
La serie MixMate si caratterizza per la possibilità di trasmettere contemporaneamente in un connettore correnti e tensioni di dimensionamento elevate, ma anche segnali.
Il livello del collegamento cavo è realizzato come elemento a vite. Tutti gli elementi per il collegamento a vite sono dotati di molla di protezione cavo.>br> Collegamento a vite
Il livello del collegamento cavo è realizzato come elemento a vite. Tutti gli elementi per il collegamento a vite sono dotati di molla di protezione cavo.>br> Collegamento a vite
