Weidmüller 1023290000 Inserto maschio RockStar® HDC 8 + 24 + PE A crimpare 1 pz.

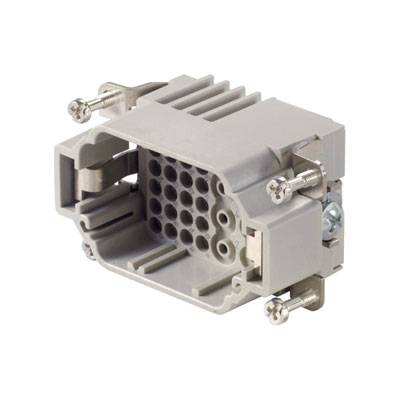

Connettore elettrico grigio-bianco con più fori e connessioni metalliche. Adatto per applicazioni industriali.
Tipo prodotto
Inserto maschio
Collegamento
A crimpare
Serie
RockStar® HDC
Caratteristiche
con lega di rame
Tot poli
8 + 24 + PE
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Gio 11 Feb 2027
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (25,99 € / Pezzo)
25,99 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 9,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Diritto di reso di 14 giorni incluso
Segnala un problema

Highlights & Dettagli

Inserto a punta

  • HDC S8/24 MC

Dati tecnici

  • Peso netto: 48 g
  • temperatura limite: -40 °C... Resistenza
  • di isolamento 125 °C: 1010 Ω
  • grado di inquinamento: 3
  • larghezza: 34 mm
  • altezza: 35,3 mm
  • profondità: 64 mm
  • lunghezza base: 64 mm
  • dimensioni: 4
  • serie:
  • Tensione di misurazione MixMate (DIN EN 61984):
  • Tensione di misurazione 400 V secondo UL/CSA: Tensione
  • di rilevamento 600 V AC/DC (DIN EN 61984):
  • Corrente nominale 4 kV (DIN EN 61984): Classe
  • di infiammabilità 16 A secondo UL 94: Resistenza
  • di passaggio V-0: ≤ 2mΩ
  • materiale isolante: PC rinforzato con fibra di vetro (omologato UL e certificato per ferrovia)
  • gruppo materiale isolante: Cicli
  • di accoppiamento III A: ≥ 500
  • cicli di accoppiamento Au: ≥ 500
  • tipo di collegamento PE: Collegamento a vite
  • sezione di collegamento conduttore AWG (PE), max.: AWG 10
  • sezione di collegamento conduttore AWG (PE), min.: AWG 20 lunghezza
  • di spellatura:
  • Collegamento PE: 7,5 mm.
  • Coppia di serraggio 13 mm max. Collegamento PE:
  • Coppia di serraggio 2,5 Nm min. Collegamento PE:
  • Vite di fissaggio 2 Nm: M 5
  • dimensioni lama a croce: Dimensioni
  • lama PH2 GR. A intaglio (collegamento PE): SD 1,2 x 6,5
  • altezza spina: 35,3 mm
  • numero contatti di potenza: 8
Tipo prodotto

Inserto maschio

Serie

RockStar® HDC

Caratteristiche

con lega di rame

Collegamento

A crimpare

Tot poli

8 + 24 + PE

Sezione del conduttore (max.)

4 mm²

Numero Poli

8

24

Sezione del conduttore (min.)

0.5 mm²

Sezione conduttore contatto di potenza (max.)

4 mm²

Sezione conduttore contatto di potenza (min.)

0.5 mm²

Sezione conduttore contatto di controllo (max.)

2.5 mm²

Sezione conduttore contatto di controllo (min.)

0.5 mm²

Contenuto

1 pz.

Terra

Sì

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 195795 Weidmüller 1023290000 Inserto maschio RockStar® HDC 8 + 24 + PE A crimpare 1 pz.

Scheda tecnica 195795 Weidmüller 1023290000 Inserto maschio RockStar® HDC 8 + 24 + PE A crimpare 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 195795 Weidmüller 1023290000 Inserto maschio RockStar® HDC 8 + 24 + PE A crimpare 1 pz.

Descrizione

La serie MixMate si caratterizza per la possibilità di trasmettere contemporaneamente in un connettore correnti e tensioni di dimensionamento elevate, ma anche segnali.
Il livello del collegamento cavo è realizzato come contatto a crimpare. La tecnica di collegamento a crimpare viene utilizzata ormai da decenni.
I contatti a crimpare non sono in dotazione con gli inserti.
Collegamento a crimpare
