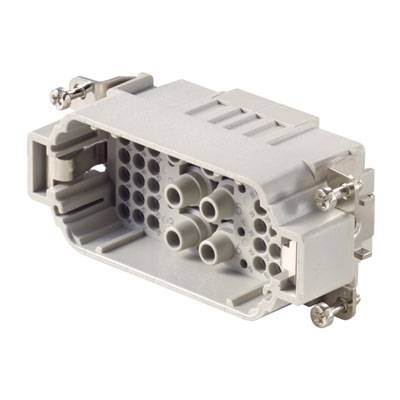

Weidmüller 1023320000 Inserto maschio RockStar® HDC 6 + 36 + PE A crimpare 1 pz.
Tipo prodotto
Inserto maschio
Collegamento
A crimpare
Serie
RockStar® HDC
Caratteristiche
con lega di rame
Tot poli
6 + 36 + PE
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (20,99 € / Pezzo)
20,99 €
IVA incl.
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Inserto a punta
- HDC S6/36 MC
Dati tecnici
- Peso netto: 60 g
- temperatura limite: -40 °C... Resistenza
- di isolamento 125 °C: 1010 Ω
- grado di inquinamento: 3
- larghezza: 34 mm
- altezza: 38,1 mm
- profondità: 84,5 mm
- lunghezza base: 84,5 mm
- dimensioni: 6
- serie:
- Tensione di misurazione MixMate (DIN EN 61984): Tensione
- di misurazione 690 V secondo UL/CSA: Tensione
- di misurazione 600 V AC/DC (DIN EN 61984):
- Corrente nominale 8 kV (DIN EN 61984): Classe
- di infiammabilità 40 A secondo UL 94: Resistenza
- di passaggio V-0: ≤ 2mΩ
- materiale isolante: PC rinforzato con fibra di vetro (omologato UL e certificato per ferrovia)
- gruppo materiale isolante: Cicli
- di accoppiamento III A: ≥ 500
- cicli di accoppiamento Au: ≥ 500
- tipo di collegamento PE: Collegamento a vite
- sezione di collegamento conduttore AWG (PE), max.: AWG 10
- sezione di collegamento conduttore AWG (PE), min.: AWG 20 lunghezza
- di spellatura: Collegamento
- PE: 9 mm.
- Coppia di serraggio 13 mm max. Collegamento PE:
- Coppia di serraggio 2,5 Nm min. Collegamento PE:
- Vite di fissaggio 2 Nm: M 5
- dimensioni lama a croce: Dimensioni
- lama PH2 GR. A intaglio (collegamento PE): SD 1,2 x 6,5
- altezza spina: 38,1 mm
- numero contatti di potenza: 6
- Tipo prodotto
Inserto maschio
- Serie
RockStar® HDC
- Caratteristiche
con lega di rame
- Collegamento
A crimpare
- Tot poli
6 + 36 + PE
- Sezione del conduttore (max.)
6 mm²
- Numero Poli
6
36
- Sezione del conduttore (min.)
1.5 mm²
- Sezione conduttore contatto di potenza (max.)
6 mm²
- Sezione conduttore contatto di potenza (min.)
1.5 mm²
- Sezione conduttore contatto di controllo (max.)
2.5 mm²
- Sezione conduttore contatto di controllo (min.)
0.5 mm²
- Contenuto
1 pz.
- Terra
Sì
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 195798 Weidmüller 1023320000 Inserto maschio RockStar® HDC 6 + 36 + PE A crimpare 1 pz.
Scheda tecnica 195798 Weidmüller 1023320000 Inserto maschio RockStar® HDC 6 + 36 + PE A crimpare 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 195798 Weidmüller 1023320000 Inserto maschio RockStar® HDC 6 + 36 + PE A crimpare 1 pz.
Descrizione
La serie MixMate si caratterizza per la possibilità di trasmettere contemporaneamente in un connettore correnti e tensioni di dimensionamento elevate, ma anche segnali.
Il livello del collegamento cavo è realizzato come contatto a crimpare. La tecnica di collegamento a crimpare viene utilizzata ormai da decenni.
I contatti a crimpare non sono in dotazione con gli inserti.
Collegamento a crimpare
Il livello del collegamento cavo è realizzato come contatto a crimpare. La tecnica di collegamento a crimpare viene utilizzata ormai da decenni.
I contatti a crimpare non sono in dotazione con gli inserti.
Collegamento a crimpare
