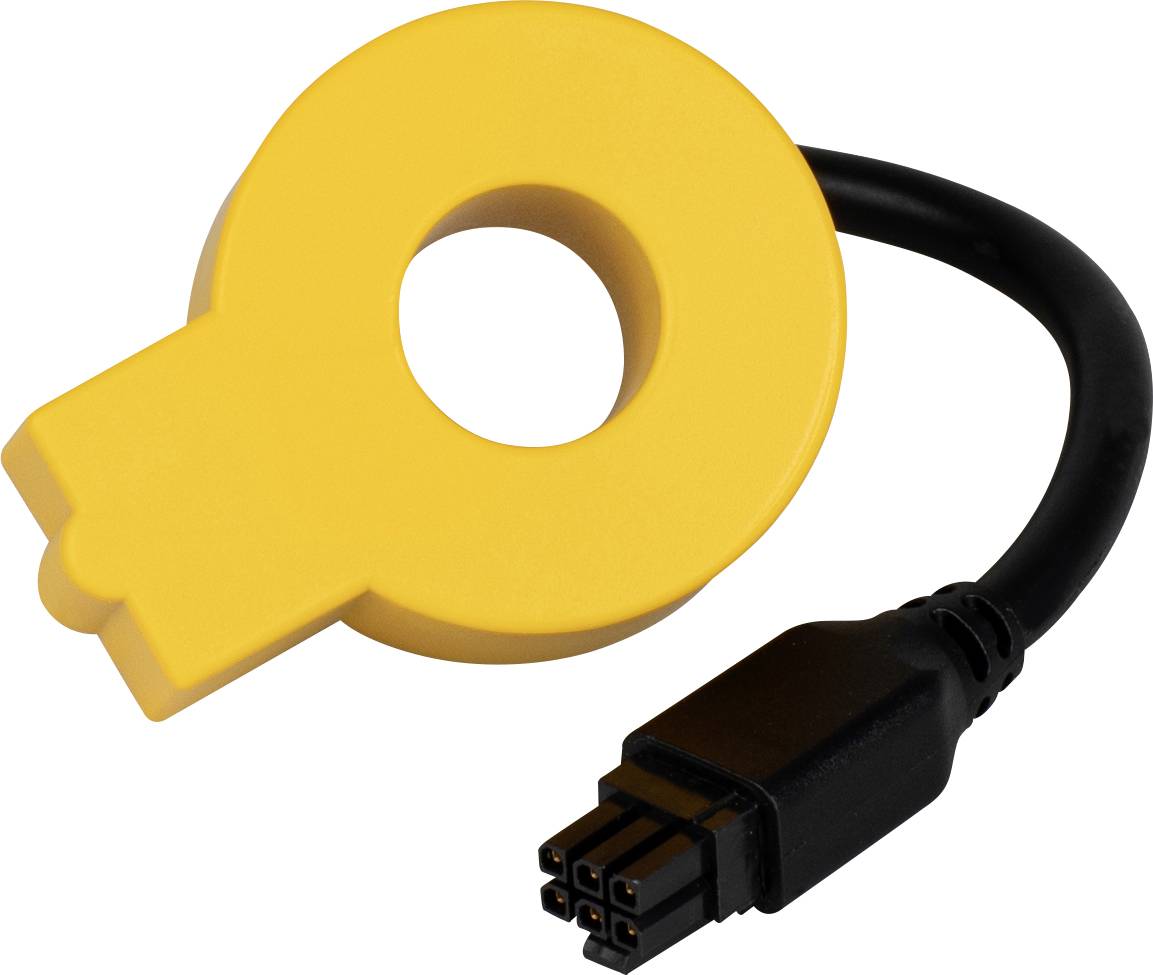

Bender W15BS-02 B98080067 Trasformatore di corrente Corrente primaria 48 A Ø ingresso cavo:15 mm 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
63,93 €
3
3% = 1,77 €
62,16 €
5
4% = 2,49 €
61,44 €
10
5% = 2,95 €
60,98 €
25
5% = 3,49 €
60,44 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (63,93 € / Pezzo)
63,93 €
IVA escl.
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Convertitore di corrente di misura W15BS-02
- Ø ingresso cavo 15 mm
Dati tecnici
- Definizioni:
- Conduttore primario isolato per tensione di misurazione: (IC1)
- Convertitore passacavo sul lato primario: (IC2)
- Circuito di misura; convertitore sul lato secondario: (IC3)
- Cavo di collegamento circuito di misura: (IC4)
- Altezza d'impiego: (≤ 5000 m) ≤ 2000 m
- Tensione di misurazione: (300 V) 600 V.
- Categoria di sovratensione III
- Tensione a impulso nominale
- IC1/IC2: (4 kV) 6 kV
- IC1/IC3: (6 kV) 8 kV
- IC2/IC3: (4 kV) 6 kV
- IC4: 4 kV
- Tensione di isolamento nominale
- IC1/IC2: (300 V) 600 V
- IC2/IC3: (300 V) 600 V
- IC4: 300 V
- Grado di inquinamento esterno: 3
- Separazione sicura (doppio isolamento) tra
- IC1/IC3: (OVC III/300 V) OVC III/600 V.
- Circuito convertitore di corrente di misurazione
- Corrente di carico nominale: 48 A.
- Corrente differenziale primaria di misurazione: 1000 mA
- Corrente differenziale continua di misurazione termica Icth: 48 A
- Corrente termica di misurazione a breve termine ITH: 2400 A
- Corrente d'urto di misurazione Idyn: 6000 A
- Temperatura di lavoro: -30…+80 °C
- Temperatura nel passacavo: max. 100 °C
- Cavo di collegamento con collegamento a spina a 6 poli
- Lunghezza del cavo: 180 mm
- Cavo di collegamento UL Style 2464
- Diametro esterno del cavo (DA): tipo. 5 mm
- Raggio di curvatura una volta: 8x DA, più volte 15x DA
- TIPO DI PROTEZIONE (DIN EN 60529): IP54
- Tipo di protezione collegamento (DIN EN 60529): IP20
- Fissaggio: Fascetta fermacavi
- Tipo prodotto
Trasformatore di corrente
- Corrente primaria
48 A
- Ø ingresso cavo
15 mm
- Tipo
W15BS-02
- Dim.
(L x L x A) 23 x 41 x 52 mm
- Larghezza
41 mm
- Altezza
52 mm
- Lunghezza
23 mm
Documenti & Download
Scheda tecnica
Scheda tecnica 2372870 Bender W15BS-02 B98080067 Trasformatore di corrente Corrente primaria 48 A Ø ingresso cavo:15 mm 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2372870 Bender W15BS-02 B98080067 Trasformatore di corrente Corrente primaria 48 A Ø ingresso cavo:15 mm 1 pz.
Descrizione
I trasformatori di corrente di misura della serie W15BS sono convertitori di corrente di misura che rilevano correnti differenziali AC e DC. La valutazione delle correnti rilevate avviene tramite l'apparecchio di valutazione collegato tramite il cavo di collegamento del convertitore di misura. Il collegamento con i rispettivi
I dispositivi vengono eseguiti tramite una linea a sei fili. Possono essere utilizzati in sistemi DC, AC e 3 (N)AC.
I trasformatori di corrente di misurazione sono dotati di una schermatura in metallo Mu integrata per evitare interferenze con campi magnetici esterni.
Uso conforme
I trasformatori di corrente di misura W15BS sono adatti per la misurazione della corrente differenziale sensibile alla corrente in reti di alimentazione elettrica fino a una tensione di misurazione di 600 V e una corrente nominale di 48 A, in cui possono verificarsi correnti di guasto continue a causa dei convertitori di corrente esistenti. La corrente differenziale di misurazione è di 1000 mA.
Come conduttore primario deve essere utilizzato un cavo che soddisfa almeno i requisiti per l'isolamento di base in termini di campo di impiego.
Testo tradotto automaticamente
I dispositivi vengono eseguiti tramite una linea a sei fili. Possono essere utilizzati in sistemi DC, AC e 3 (N)AC.
I trasformatori di corrente di misurazione sono dotati di una schermatura in metallo Mu integrata per evitare interferenze con campi magnetici esterni.
Uso conforme
I trasformatori di corrente di misura W15BS sono adatti per la misurazione della corrente differenziale sensibile alla corrente in reti di alimentazione elettrica fino a una tensione di misurazione di 600 V e una corrente nominale di 48 A, in cui possono verificarsi correnti di guasto continue a causa dei convertitori di corrente esistenti. La corrente differenziale di misurazione è di 1000 mA.
Come conduttore primario deve essere utilizzato un cavo che soddisfa almeno i requisiti per l'isolamento di base in termini di campo di impiego.
