Name: Bürkert Valvola a sede angolare 2100 235508 0 fino a 16 bar 1 pz.
Brand: Bürkert
SKU: 3046808
Availability: BackOrder

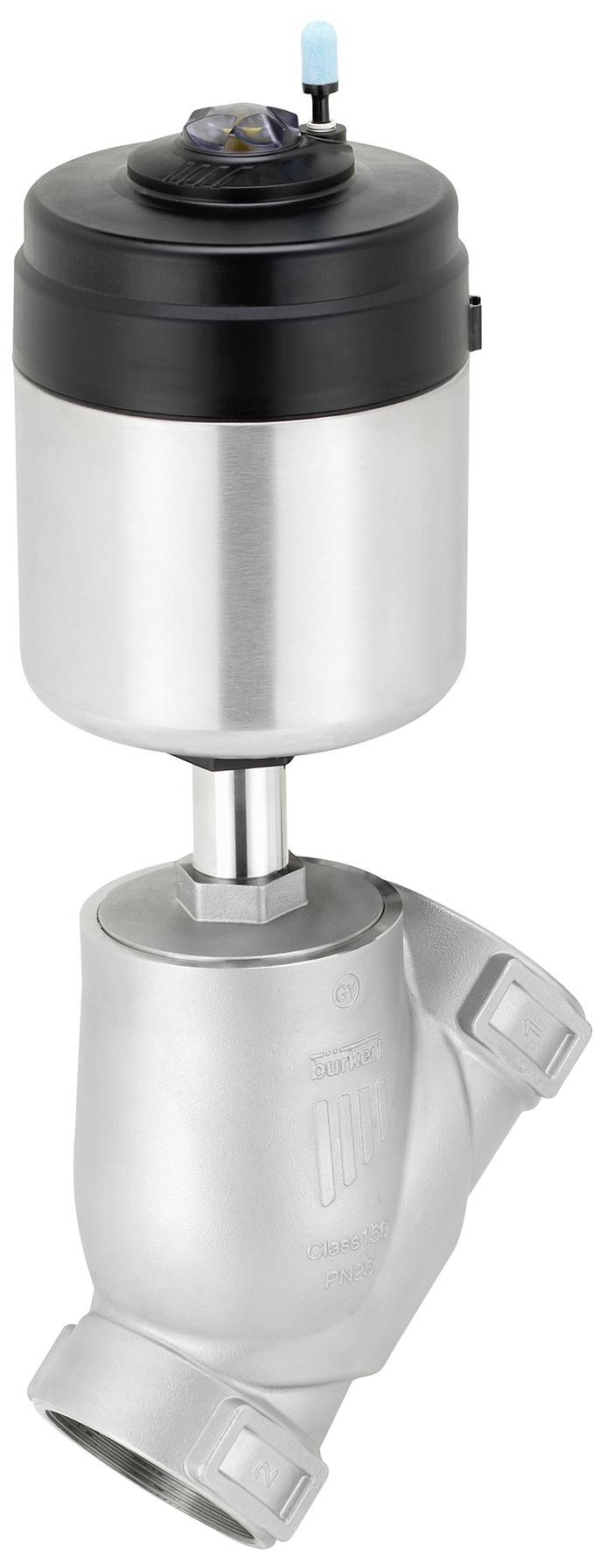

Valvola azionata pneumaticamente con involucro in acciaio inossidabile e testa di controllo nera, comunemente utilizzata nei sistemi di fluidi industriali.

Immagine simile

Scheda tecnica (PDF)

Consegna entro Mar 20 Ott

1 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (364,75 € / Pezzo)

364,75 €

IVA escl.

Spedizione gratuita

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Azionamento - tipo di azionamento: ELEMENTO
Azionamento - Dim. Azionamento: 70 mm
Azionamento - Scarico di posizione tramite pistone magnetico: No
Azionamento - azionamento materiale categoria: Plastica
Azionamento - materiale di azionamento: PPS (polisolfuro di polifenilene)
Azionamento - O-ring tra il coperchio e la boccola di guida: No
Azionamento - collegamento aria di controllo tipo: Filettatura interna
Azionamento - collegamento aria di controllo tipo filettatura: G
Azionamento - diametro collegamento aria di controllo (pollici): 1/8 pollici
Azionamento - collegamento aria di controllo posizione: Nella direzione del cavo
Azionamento - collegamento aria di controllo materiale: Acciaio inox
Azionamento - interfaccia per azionamento: Metrico
Azionamento - azionamento maggiore resistenza chimica: No
Azionamento - cono di regolazione: No
Azionamento - collegamento aria di controllo 1 preassemblato: Non equipaggiato
Azionamento - collegamento aria di controllo 2 preassemblato: Silenziatore 780779
Azionamento - materiale piano oscillante: Acciaio inox
Azionamento - piatto oscillante: Con
Materiale guarnizione - guarnizione pistone materiale categoria: Elastomeri
Materiale guarnizione - guarnizione pistone materiale: FKM (gomma fluorurata)
Materiale guarnizione - guarnizione sedile materiale categoria: Plastica
Materiale guarnizione - guarnizione sedile materiale: PTFE (politetrafluoroetilene)
Materiale guarnizione - guarnizione alloggiamento nippel materiale: Grafite
Materiale guarnizione - guarnizione imballata inclusa: No
Pressione e temperatura - pressione nominale (DIN EN 1333): PN 25
Pressione e temperatura - temperatura media min medium: -10 °C
Pressione e temperatura - temperatura medium max.: 185 °C
Pressione e temperatura - temperatura ambiente min: -10 °C
Pressione e temperatura - temperatura ambiente max.: 100 °C
Pressione e temperatura - pressione nominale min: 0 bar
Pressione e temperatura - pressione nominale max. 16 bar
Pressione e temperatura - pressione di controllo min: 4,8 bar
Pressione e temperatura - pressione di controllo max.: 10 bar
Pressione e temperatura - pressione nominale (DIN EN 1759): Classe 150
Pressione e temperatura - pressione di controllo del vuoto: No
Caratteristiche dispositivo - sotto-gruppo prodotto: Su/su valvole
Caratteristiche del dispositivo - lunghezza di montaggio: 90 mm
Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola a punta inclinata
Caratteristiche dispositivo - azionamento valvola tipo: Pneumatico
Caratteristiche dell'apparecchio - costruzione di valvole: Valvola completa
Caratteristiche dell'apparecchio - alloggiamento per valvole grezzo produzione: Colato
Caratteristiche dispositivo - flusso: Sotto il sedile
Caratteristiche dispositivo - versione a vuoto: No
Caratteristiche dispositivo - tipo di ossigeno: No
medium & calibration - compatibile con CIP: Sì
medium & calibration - SIP compatibile: Sì
Portata nominale (valore kV) - valore kV (acqua): 18 m3/h
Larghezza nominale (valore kV) - larghezza alloggiamento: 25 mm
Larghezza nominale (valore kV) - larghezza alloggiamento (IN): 1 pollice
Larghezza nominale (valore kV) - larghezza nominale sedile: 25 mm
Collegamento di processo/cavo - collegamento conduttore 1 tipo: Filettatura interna
Collegamento di processo/linea - collegamento conduttore 1 designazione filettatura: 1
Collegamento di processo/cavo - collegamento conduttore 1 tipo filettatura: G
Materiali - alloggiamento valvola materiale categoria: Metalli
Materiali - alloggiamento valvola materiale: Acciaio inox
Materiali - alloggiamento valvola lavorazione superficie interna: Non lavorato
Materiali - corpo valvola lavorazione superficie esterna: Non lavorato
Materiali - materiale del tubo: Acciaio inox
Modalità di funzionamento - collegamento di linea per fluidi numero: 2
Funzionamento - funzione valvola numero posizioni di commutazione: 2
Funzionamento - azionamento manuale: No
Funzionamento - funzione di controllo: A - chiuso in posizione di riposo (NC)
Funzionamento - azionamento manuale aggiuntivo incluso: No
Approvazioni - certificato di collaudo di fabbrica 3.1 incluso: No
Tipo di approvazione: Alimenti per l'approvazione del materiale
Tipo di approvazione: Alimenti (CE) 19352004 conformi alla dichiarazione del produttore

Tipo prodotto: Valvola a sede angolare

Intervallo display (min.): 0 bar

Max pressione visualizzata: 16 bar

Temperatura di esercizio: -10 °C (min)

Min. temperatura operativa: -10 °C

Codice articolo produttore: 235508

Pressione max: 16 bar

Pressione operativa (min.): 0 bar

Pressione operativa (range): 0 fino a 16 bar

Ø tubo: 25 mm

Tipo: 2100

Max. Temperatura media: 185 °C

Min. Temperatura media: -10 °C

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3046808 Bürkert Valvola a sede angolare 2100 235508 0 fino a 16 bar 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3046808 Bürkert Valvola a sede angolare 2100 235508 0 fino a 16 bar 1 pz.

Descrizione

La valvola a punta inclinata tipo 2100 è ottimizzata appositamente per l'automazione di processo decentralizzata e soddisfa tutti i requisiti pratici anche in condizioni di utilizzo difficili. Il suo design unico consente la semplice integrazione di unità di automazione in tutti i livelli di espansione, dal feedback di posizione elettrico/ottico al comando pneumatico fino all'interfaccia bus di campo integrata. La massima durata e tenuta si ottiene grazie alla comprovata regolazione automatica del mandrino della cuffia del tetto.
Il sistema altamente integrato di valvola e unità di automazione si distingue per la compattezza e la superficie piatta nel design, i condotti d'aria di controllo integrati, i tipi di protezione IP65/67, NEMA tipo 4X e un'elevata resistenza chimica.

Testo tradotto automaticamente
