Name: Bürkert Valvola per il controllo proporzionale della pressione 282985 6223 G 3/4 Larghezza nom 13 mm Materiale cassa Ott
Brand: Bürkert
SKU: 3047014
Availability: BackOrder

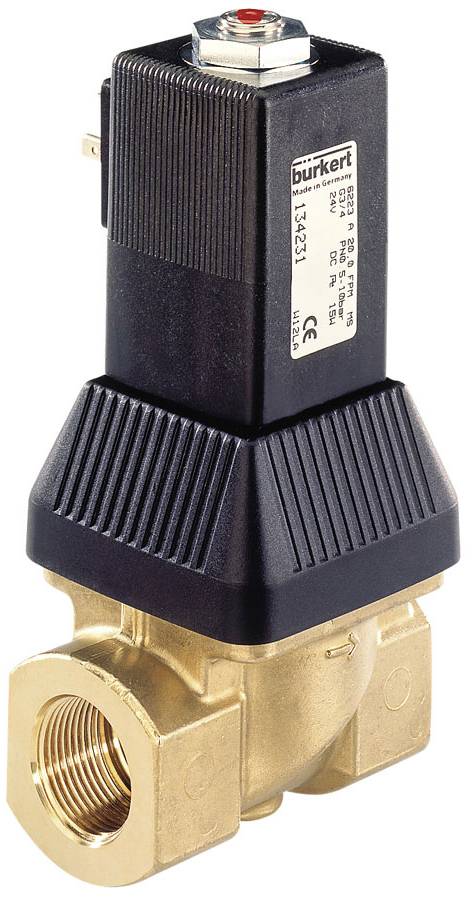

Una valvola elettromagnetica con un involucro nero e raccordi in ottone, utilizzata per il controllo dei fluidi.

Immagine simile

Scheda tecnica (PDF)

Consegna entro Mar 20 Ott

1 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (294,26 € / Pezzo)

294,26 €

IVA escl.

Spedizione gratuita

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Valvola proporzionale a 2/2 vie, montata.

Valvola di regolazione per la regolazione continua di liquidi
Isteresi ridotta e elevata riproducibilità
Comando con segnale PWM
Valvola di chiusura ermetica comandata in anticipo

Dati tecnici

Materiale guarnizione - guarnizione pilota materiale: FKM (gomma fluorurata)
Materiale guarnizione - guarnizione sedile materiale categoria: Elastomeri
Materiale guarnizione - guarnizione sedile materiale: FKM (gomma fluorurata)
Materiale di tenuta - sigillatura all'esterno materiale: FKM (gomma fluorurata)
Pressione e temperatura - temperatura media min medium: -10 °C
Pressione e temperatura - temperatura medium max. 90 °C
Pressione e temperatura - temperatura ambiente min: -10 °C
Pressione e temperatura - temperatura ambiente max.: 55 °C
Pressione e temperatura - pressione nominale min: 0,5 bar
Pressione e temperatura - pressione nominale max.: 10 bar
Pressione e temperatura - pressione differenziale max.: 10 bar
Collegamento elettrico - presa per apparecchi in dotazione: Non inclusa
Collegamento elettrico - collegamento elettrico tipo: Schema spina forma A in conformità con DIN EN 175301-803
Collegamento elettrico - collegamento elettrico posizione: Nella direzione di flusso a sinistra
Collegamento elettrico - collegamento elettrico numero di contatti: 2 + conduttore di protezione
Collegamento elettrico - tipo di collegamento elettrico: maschio
Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Pistone
Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
Caratteristiche dispositivo - flusso: Sopra il sedile
Caratteristiche dispositivo - versione a vuoto: No
Caratteristiche dispositivo - tipo di ossigeno: No
Caratteristiche dispositivo - tipo di azionamento: Ancoraggio di sollevamento
Caratteristiche del dispositivo - Operazione: Servocomandata
Caratteristiche dispositivo - separazione dei supporti: No
Caratteristiche dispositivo - funzione di commutazione: Fissa
Caratteristiche dispositivo - tipo di analisi: No
Caratteristiche dispositivo - versione vapore: No
Caratteristiche del dispositivo - guida del nucleo: Anello scorrevole
Caratteristiche dispositivo - frequenza PWM min.: 180 Hz
Caratteristiche dispositivo - frequenza PWM max.: 280 Hz
Caratteristiche dispositivo - intervallo di regolazione: 1:10
Caratteristiche del dispositivo - guida del nucleo 2: Anello scorrevole
medium & calibration - posizione di montaggio: Qualsiasi
Portata nominale (valore kV) - valore QNn (gas): 2.695 l/min
Diametro nominale (valore kV) - comando pilota diametro nominale (mm): 1,2 mm
Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 13 mm
Portata nominale (valore kV) - valore kV (acqua): 2,7 m3/h
Diametro nominale (valore kV) - valvola principale diametro nominale 1 (pollici): 1/2 pollice
Collegamento di processo/cavo - collegamento conduttore 1 tipo: Filettatura interna
Collegamento di processo/linea - collegamento conduttore 1 filettatura: 3/4
Collegamento di processo/cavo - collegamento conduttore 1 tipo filettatura: G
Collegamento di processo / cavo - collegamento conduttore 2 tipo: Filettatura interna
Collegamento di processo/cavo - collegamento conduttore 2 tipo filettatura: G
Collegamento di processo/linea - collegamento di linea 2 designazione filettatura: 3/4
Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
Tensione - tensione min / tensione nominale: 24 V.
Tensione - tensione max / tensione nominale: 24 V.
Tensione - tensione alternata: No
Tensione - tensione continua: Sì
Tensione - tolleranza di tensione positiva: 10%
Tensione - tolleranza di tensione negativa: 10 %
Bobina (nucleo) Kern - dimensione bobina: 40 mm
Bobina (nucleo) Kern Art: Overclared
Bobina (nucleo) Kern - materiale bobina (avvolgimento): PA (poliammide)
Bobina (nucleo) Kern - classe di isolamento termico dell'azionamento: H
Bobina (nucleo) Kern - parte a contatto con il Kern materiale: Acciaio inox
Bobina (nucleo) Kern - parte a contatto con il fluido tappo materiale: Acciaio inox
Bobina (nucleo) Kern - parte a contatto con il fluido tubo guida nucleo materiale: Acciaio inox
Bobina (nucleo) Kern - parte a contatto con il fluido elemento guida nucleo 1 materiale: PTFE (politetrafluoroetilene)
Bobina (nucleo) Kern - parte a contatto con il fluido elemento guida nucleo 2 materiale: PTFE (politetrafluoroetilene)
Bobina (nucleo) Kern - parte a contatto con il fluido boccola distanziale materiale: Acciaio inox
Materiali - valvola principale materiale a contatto con il materiale: Ottone
Modalità di funzionamento - collegamento di linea per fluidi numero: 2
Funzionamento - funzione valvola numero posizioni di commutazione: 2
Funzionamento - funzione valvola: A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)A - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC)
Approvazioni - potenza nominale: 10 W

Tipo: 282985

Tipo prodotto: Valvola per il controllo proporzionale della pressione

Tensione di esercizio: 24 V/DC

Materiale alloggiamento: Ottone

Collegamento: G 3/4

Pressione max: 10 bar

Temperatura di esercizio: -10 °C (min)

Min. temperatura operativa: -10 °C

Assorbimento potenza elettrica: 10 W

Codice articolo produttore: 282985

Pressione operativa (min.): 0.5 bar

Materiale sigillante: FKM

Funzioni: 2/2 chiuso monostabile

Intervallo temperatura media: -10 fino a 90 °C

Max. Temperatura media: 90 °C

Min. Temperatura media: -10 °C

Valvola intermedia: Acqua

Larghezza nominale: 13 mm

Valore QNn: 2.695 l/min

: IP65

Max. Temperatura ambiente: 55 °C

Min. Temperatura ambiente: -10 °C

Modalità di funzionamento: Servo assistito

Valore KV: 2.7 m³/h

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3047014 Bürkert Valvola per il controllo proporzionale della pressione 282985 6223 G 3/4 Larghezza nom 13 mm Materiale cassa Ott

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3047014 Bürkert Valvola per il controllo proporzionale della pressione 282985 6223 G 3/4 Larghezza nom 13 mm Materiale cassa Ott

Descrizione

La valvola di tipo 6223 può essere utilizzata come attuatore per la regolazione di grandi quantità di liquido. La bassa isteresi, l'elevata riproducibilità e la buona sensibilità di risposta garantiscono un buon comportamento di posizionamento. La valvola è a chiusura ermetica. La bobina inserita può essere facilmente sostituita.
