Name: Bürkert Valvola pneumatica 6510 338330 2.5 fino a 10 bar 1 pz.
Brand: Bürkert
SKU: 3047401
Availability: BackOrder

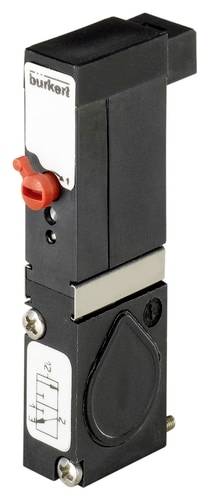

L'immagine mostra una valvola rettangolare nera con un pulsante rosso e un piccolo disegno sul lato anteriore che indica la direzione del flusso.

Immagine simile

Scheda tecnica (PDF)

Consegna entro Mer 21 Ott

1 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (65,57 € / Pezzo)

65,57 €

IVA escl.

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Valvola pneumatica a 3/2 vie 10 mm

Struttura compatta
Tempi di commutazione rapidi
Ridotto consumo elettrico

Dati tecnici

Azionamento - azionamento manuale materiale: Nessun azionamento manuale
Montaggio (valvola) - misura di arricchimento 1: 11 mm
Materiale guarnizione - valvola principale materiale guarnizione: NBR (gomma nitrilica)
Materiale guarnizione - guarnizione pilota materiale: FKM (gomma fluorurata)
Pressione e temperatura - temperatura media min medium: -10 °C
Pressione e temperatura - temperatura medium max.: 50 °C
Pressione e temperatura - temperatura ambiente min: -10 °C
Pressione e temperatura - temperatura ambiente max.: 55 °C
Pressione e temperatura - pressione nominale min: 2,5 bar
Pressione e temperatura - pressione nominale max.: 10 bar
Collegamento elettrico - presa per apparecchi in dotazione: Non inclusa
Collegamento elettrico - collegamento elettrico tipo: Cavo intrecciato
Collegamento elettrico - collegamento elettrico posizione: Di fronte al lato di alimentazione
Collegamento elettrico - collegamento elettrico cavo lunghezza: 200 mm
Collegamento elettrico - collegamento elettrico numero di contatti: 2
Collegamento elettrico - collegamento elettrico 1 cavo materiale: FEP (copolimero di propilene del Perfluoretilene)
Collegamento elettrico - collegamento elettrico cavetto 1 colore: Rosso
Collegamento elettrico - collegamento elettrico cavetto 2 colore: Nero
Collegamento elettrico - collegamento elettrico cavo sezione (AWG): AWG 24
Collegamento elettrico - collegamento elettrico cavo sezione (mm²): 0,2 mm²
Collegamento elettrico - collegamento elettrico polarità: Cavo rosso +, cavo nero -
Caratteristiche dell'apparecchio - sotto-gruppo prodotto: Valvole pneumatiche
Caratteristiche dispositivo - tipo di ripristino: Molla pneumatica + molla meccanica
Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola del sedile
Caratteristiche dispositivo - azionamento valvola tipo: Elettrico
Caratteristiche dispositivo - tempo di commutazione apertura max.: 10 ms.
Caratteristiche dispositivo - tempo di commutazione di chiusura max.: 15 ms.
Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
Caratteristiche del dispositivo - riduzione delle prestazioni integrata: No
Caratteristiche dispositivo - tipo di fissaggio: Viti di taglio in plastica
Caratteristiche dispositivo - Fcollegamento dimensioni: M2 x 20
Caratteristiche dispositivo - fissaggio materiale: Acciaio
Portata nominale (valore kV) - valore QNn (gas): 150 l/min
Diametro nominale (valore kV) - comando pilota diametro nominale (mm): 0,6 mm
Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 2,5 mm
Collegamento di processo/linea - collegamento di alimentazione tipo: Flangia
Collegamento di processo/linea - flangia: FM08
Collegamento di processo/linea - collegamento di lavoro tipo: Flangia
Collegamento di processo/linea - collegamento di lavoro posizione: Sul modulo pneumatico
Collegamento di processo/linea - collegamento di lavoro flangia: FM08
Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
Tensione - Tensione della batteria: Sì
Tensione - tensione min / tensione nominale: 24 V.
Tensione - tensione max / tensione nominale: 24 V.
Tensione - tensione alternata: No
Tensione - tensione continua: No
Bobina (nucleo) Kern - dimensione bobina: 10 mm
Bobina (nucleo) Kern. Potenza elettrica min.: 0,8 W
Bobina (nucleo) Kern - potenza elettrica max.: 0,8 W
Bobina (nucleo) Kern - Bobina LED di commutazione: No
Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Senza
Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: No
Bobina (nucleo) Kern - bobina di commutazione protezione poli: No
Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: No
Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera ridondante: No
Materiali - valvola principale materiale a contatto con il materiale: PA (poliammide)
Materiali - valvola principale materiale a contatto con l'ambiente: PA (poliammide)
Materiali - controllo pilota del materiale a contatto con il fluido: PPS (polisolfuro di polifenilene)
Materiali - pilota materiale a contatto con l'ambiente: PPS (polisolfuro di polifenilene)
Modalità di funzionamento - collegamento di linea per fluidi numero: 3
Funzionamento - funzione valvola numero posizioni di commutazione: 2
Funzionamento - funzione valvola: C - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC), collegamento di lavoro 2 (A/OUT) dopo la porta 3 (R/NO) aperto C - chiuso in posizione di riposo - collegamento a pressione 1 (P/NC), collegamento di lavoro 2 (A/OUT) dopo la porta 3 (R/NO) aperto
Funzionamento - azionamento manuale: No
Funzionamento - azionamento manuale tipo: Non disponibile
Funzionamento - Arrestazione manuale: Nessun azionamento manuale
Funzionamento - azionamento manuale a vite con intaglio: Nessun azionamento manuale

Tipo prodotto: Valvola pneumatica

Temperatura di esercizio: -10 °C (min)

Min. temperatura operativa: -10 °C

Codice articolo produttore: 338330

Pressione max: 10 bar

Pressione operativa (min.): 2.5 bar

Pressione operativa (range): 2.5 fino a 10 bar

Media esercizio: Aria compressa

Ø tubo: 2.5 mm

: IP65

Tipo: 6510

Max. Temperatura media: 50 °C

Min. Temperatura media: -10 °C

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 3047401 Bürkert Valvola pneumatica 6510 338330 2.5 fino a 10 bar 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3047401 Bürkert Valvola pneumatica 6510 338330 2.5 fino a 10 bar 1 pz.

Descrizione

Il tipo 6510 è composto da un'elettrovalvola flipper a comando a monte tipo 6144 e da una valvola a sede pneumatica. Il sistema flipper consente la commutazione di pressioni elevate a bassa potenza e con tempi di commutazione brevi. Tutte le valvole sono dotate di serie di azionamento manuale d'emergenza. Il tipo 6510 è allineabile e può essere utilizzato con il collegamento a spina all'indietro preferibilmente su valvole tipo 8640 e con collegamento a spina sul lato anteriore su blocchi valvole per l'azionamento di azionamenti pneumatici.

Testo tradotto automaticamente
