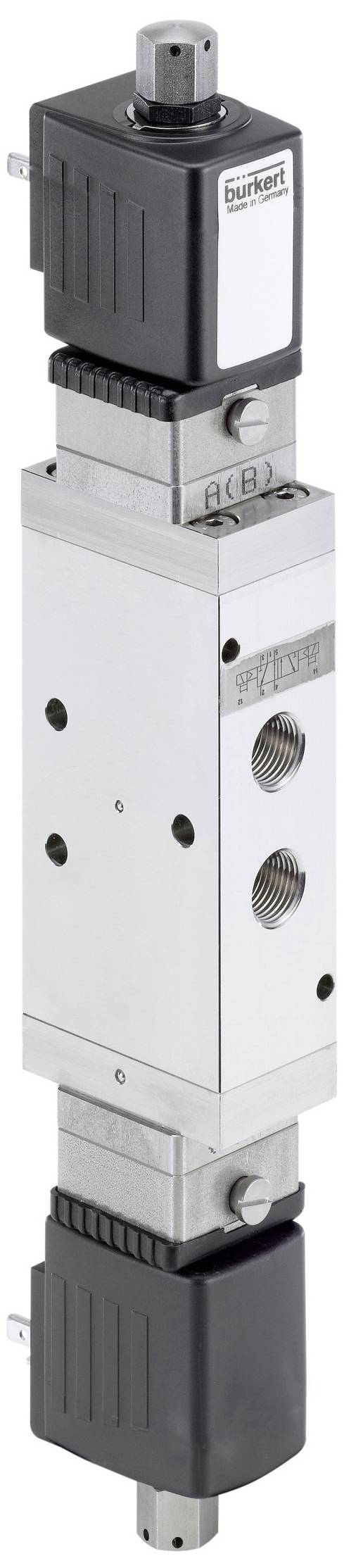

Immagine simile
Bürkert Valvola pneumatica 6519 20005408 2 fino a 10 bar 1 pz.
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
504,10 €
3
2% = 36,90 €
491,80 €
5
3% = 85,95 €
486,91 €
10
4% = 204,70 €
483,63 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (504,10 € / Pezzo)
504,10 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Valvola pneumatica a 5/3 vie 32 mm
- Ampio flusso
- Ridotto consumo elettrico
- Montaggio singolo o a blocco
- Versioni standard, Ex MB, Ex eb MB ed EX ia
- Manicotto G 1/4”, NPT 1/4” e flangia NAMUR
Dati tecnici
- Azionamento - azionamento manuale materiale: Acciaio inox
- Montaggio (valvola) - misura di arricchimento 1: 33 mm
- Materiale guarnizione - valvola principale materiale guarnizione: NBR (gomma nitrilica)
- Materiale guarnizione - guarnizione pilota materiale: FKM (gomma fluorurata)
- Pressione e temperatura - temperatura media min medium: -10 °C
- Pressione e temperatura - temperatura medium max.: 50 °C
- Pressione e temperatura - temperatura ambiente min: -10 °C
- Pressione e temperatura - temperatura ambiente max. 70 °C
- Pressione e temperatura - pressione nominale min: 2 bar
- Pressione e temperatura - pressione nominale max.: 10 bar
- Collegamento elettrico - presa per apparecchi in dotazione: Non inclusa
- Collegamento elettrico - collegamento elettrico tipo: Schema spina forma A in conformità con DIN EN 175301-803
- Collegamento elettrico - collegamento elettrico posizione: Lato alimentazione
- Caratteristiche dell'apparecchio - sotto-gruppo prodotto: Valvole pneumatiche
- Caratteristiche dispositivo - tipo di ripristino: Molla pneumatica + molla meccanica
- Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola a spola
- Caratteristiche dispositivo - azionamento valvola tipo: Elettrico
- Caratteristiche dispositivo - tempo di commutazione apertura max.: 20 ms.
- Caratteristiche dispositivo - tempo di commutazione di chiusura max.: 40 ms.
- Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
- Caratteristiche del dispositivo - riduzione delle prestazioni integrata: No
- Portata nominale (valore kV) - valore QNn (gas): 1.300 l/min
- Diametro nominale (valore kV) - comando pilota diametro nominale (mm): 0,9 mm
- Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 9 mm
- Collegamento di processo/cavo - collegamento di alimentazione diametro (pollici): 1/4 pollici
- Collegamento di processo / cavo - collegamento di alimentazione tipo: Filettatura interna
- Collegamento di processo/linea - collegamento di alimentazione tipo filettatura: G
- Collegamento di processo/linea - flangia: FM02
- Collegamento di processo/cavo - diametro collegamento di lavoro (pollici): 1/4 pollici
- Collegamento di processo/cavo - collegamento di lavoro tipo: Filettatura interna
- Collegamento di processo/cavo - collegamento di lavoro tipo filettatura: G
- Collegamento di processo/linea - collegamento di lavoro posizione: Opposto al lato di alimentazione
- Collegamento di processo/linea - collegamento di lavoro materiale: Alluminio
- Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
- Tensione - Tensione della batteria: Sì
- Tensione - tensione min / tensione nominale: 9 V.
- Tensione - tensione max / tensione nominale: 9 V.
- Tensione - tensione alternata: No
- Tensione - tensione continua: Sì
- Bobina (nucleo) Kern - dimensione bobina: 40 mm
- Bobina (nucleo) Kern Resistore: 310 Ohm
- Bobina (nucleo) Kern. Potenza elettrica min.: 0,4 W
- Bobina (nucleo) Kern - potenza elettrica max.: 0,4 W
- Bobina (nucleo) Kern - Bobina LED di commutazione: No
- Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Senza
- Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: No
- Bobina (nucleo) Kern - bobina di commutazione protezione poli: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: No
- Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera ridondante: No
- Materiali - valvola principale materiale a contatto con il materiale: Alluminio
- Materiali - valvola principale materiale a contatto con l'ambiente: Alluminio
- Materiali - pilota materiale a contatto con il fluido: Acciaio inox
- Materiali - pilota materiale a contatto con l'ambiente: Acciaio inox
- Modalità di funzionamento - collegamento di linea per fluidi numero: 5
- Funzionamento - funzione valvola numero posizioni di commutazione: 3
- Funzionamento - funzione valvola: L - in posizione centrale tutti i collegamenti chiusi - collegamento a pressione su 1. Collegamenti di lavoro su 4 e 2. Sfiato della luce di lavoro - in posizione centrale tutti i collegamenti chiusi - collegamento a pressione su 1. Collegamenti di lavoro su 4 e 2. Sfiato del dispositivo di lavoro
- Funzionamento - azionamento manuale: Sì
- Funzionamento - azionamento manuale tipo: Azionamento a rotazione
- Funzionamento - Arresto azionamento manuale: Sì
- Funzionamento - azionamento manuale a vite con intaglio: Sì
- Approvazioni - corrente bobina min.: 29 mA
- Tipo di approvazione: ATEX, IECExATEX, IECEx
- Tipo di approvazione: II 2 G Ex ia IIC T6 GB/ II 2 D Ex ia IIIC T135°C dB, dimensione bobina 6, Ex ia IIC T6 Gb GB/ Ex ia IIIC T135°C dB, dimensione bobina 6
- Tipo prodotto
Valvola pneumatica
- Intervallo display (min.)
2 bar
- Max pressione visualizzata
10 bar
- Temperatura di esercizio
-10 °C (min)
- Min. temperatura operativa
-10 °C
- Codice articolo produttore
20005408
- Pressione max
10 bar
- Pressione operativa (min.)
2 bar
- Pressione operativa (range)
2 fino a 10 bar
- Media esercizio
Aria compressa
IP65
- Tipo
6519
- Max. Temperatura media
50 °C
- Min. Temperatura media
-10 °C
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3048012 Bürkert Valvola pneumatica 6519 20005408 2 fino a 10 bar 1 pz.
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3048012 Bürkert Valvola pneumatica 6519 20005408 2 fino a 10 bar 1 pz.
Descrizione
Il tipo 6518 è una valvola a 3/2 vie comandata e il tipo 6519 è una valvola a 3/2, 5/2 o 5/3 vie. Insieme formano una serie. Le valvole sono utilizzabili singolarmente o su blocchi. Funzionano senza un consumo d'aria costante e servono per il controllo di azionamenti a doppio o singolo effetto. L'utilizzo di materiali di alta qualità consente l'utilizzo delle valvole anche in ambienti esterni e chimici. La serie comprende dispositivi con approvazione Ex e flangia NAMUR. Con le modalità di funzionamento C, D e H monostabile è possibile raggiungere il livello di sicurezza SIL2 secondo IEC 61508, a seconda dell'architettura del dispositivo di sicurezza.
Testo tradotto automaticamente
Testo tradotto automaticamente
