Name: Bürkert Valvola pneumatica 6527 156337 2 fino a 10 bar 1 pz.
Brand: Bürkert
SKU: 3047109
Availability: BackOrder

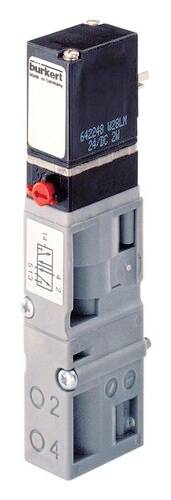

'Valvola elettromagnetica Bürkert con colore grigio e nero della custodia, contrassegnata con specifiche tecniche.'

Immagine simile

Scheda tecnica (PDF)

Consegna entro Mar 20 Ott

1 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (94,25 € / Pezzo)

94,25 €

IVA escl.

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Valvola pneumatica a 5/2 vie 16 mm

Valvola compatta
Tempi di commutazione rapidi
Ridotto consumo elettrico
Comando pilota a bilanciere in DC

Dati tecnici

Azionamento - azionamento manuale materiale: PA (poliammide)
Montaggio (valvola) - misura di arricchimento 1: 16,5 mm
Materiale guarnizione - valvola principale guarnizione materiale: FKM (gomma fluorurata)
Materiale guarnizione - guarnizione pilota materiale: FKM (gomma fluorurata)
Pressione e temperatura - temperatura media min medium: -10 °C
Pressione e temperatura - temperatura medium max.: 50 °C
Pressione e temperatura - temperatura ambiente min: -10 °C
Pressione e temperatura - temperatura ambiente max.: 55 °C
Pressione e temperatura - pressione nominale min: 2 bar
Pressione e temperatura - pressione nominale max.: 10 bar
Collegamento elettrico - presa per apparecchi in dotazione: Non inclusa
Collegamento elettrico - collegamento elettrico tipo: Schema spina forma C in conformità con DIN EN 175301-803
Collegamento elettrico - collegamento elettrico posizione: Lato alimentazione
Collegamento elettrico - collegamento elettrico numero di contatti: 2 + conduttore di protezione
Collegamento elettrico - collegamento elettrico polarità: Irrilevante
Caratteristiche dell'apparecchio - sotto-gruppo prodotto: Valvole pneumatiche
Caratteristiche dispositivo - tipo di ripristino: Molla pneumatica + molla meccanica
Caratteristiche dell'apparecchio - principio di funzionamento della valvola principale: Valvola del sedile
Caratteristiche dispositivo - azionamento valvola tipo: Elettrico
Caratteristiche dispositivo - tempo di commutazione apertura max.: 20 ms.
Caratteristiche dispositivo - tempo di commutazione chiusura max.: 12 ms.
Caratteristiche dispositivo - modalità di funzionamento/durata di accensione nominale: 100%
Caratteristiche del dispositivo - riduzione delle prestazioni integrata: No
Caratteristiche dispositivo - tipo di fissaggio: Viti metriche
Caratteristiche del dispositivo - misura di fissaggio: M3 x 30
Caratteristiche dispositivo - fissaggio materiale: Acciaio
Portata nominale (valore kV) - valore QNn (gas): 700 l/min
Diametro nominale (valore kV) - comando pilota diametro nominale (mm): 1,2 mm
Diametro nominale (valore kV) - valvola principale diametro nominale 1 (P) (mm): 6 mm
Collegamento di processo/linea - collegamento di alimentazione tipo: Flangia
Collegamento di processo/linea - flangia: FM17
Collegamento di processo/linea - collegamento di lavoro tipo: Flangia
Collegamento di processo/linea - collegamento di lavoro posizione: Sul modulo pneumatico
Collegamento di processo/linea - collegamento di lavoro flangia: FM17
Tipo di protezione - tipo di protezione IP (max. In caso di collegamento adatto): IP65
Tensione - Tensione della batteria: Sì
Tensione - tensione min / tensione nominale: 24 V.
Tensione - tensione max / tensione nominale: 24 V.
Tensione - tensione alternata: No
Tensione - tensione continua: Sì
Bobina (nucleo) Kern - dimensione bobina: 16 mm
Bobina (nucleo) Kern. Potenza elettrica min.: 2 W
Bobina (nucleo) Kern - potenza elettrica max.: 2 W
Bobina (nucleo) Kern - Bobina LED di commutazione: No
Bobina (nucleo) Kern - bobina di commutazione protezione da sovratensione: Senza
Bobina (nucleo) Kern - Bobina di collegamento raddrizzatore: No
Bobina (nucleo) Kern - bobina di commutazione protezione poli: No
Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera: No
Bobina (nucleo) Kern - bobina di commutazione diodo di rotazione libera ridondante: No
Materiali - valvola principale materiale a contatto con il materiale: PA (poliammide)
Materiali - valvola principale materiale a contatto con l'ambiente: PA (poliammide)
Materiali - pilota materiale a contatto con il fluido: PA (poliammide)
Materiali - pilota materiale a contatto con l'ambiente: PA (poliammide)
Modalità di funzionamento - collegamento di linea per fluidi numero: 5
Funzionamento - funzione valvola numero posizioni di commutazione: 2
Funzionamento - funzione valvola: H/Z - aperto in posizione di riposo - collegamento a pressione 1 dopo il collegamento di lavoro 2, collegamento di lavoro 4 aperto dopo l'uscita 5, uscita 3 scannerizzato/Z - aperto in posizione di riposo - collegamento a pressione 1 dopo l'attacco di lavoro 2, collegamento di lavoro 4 aperto dopo l'uscita 5, uscita 3 chiuso
Funzionamento - azionamento manuale: Sì
Funzionamento - azionamento manuale tipo: Leva girevole
Funzionamento - Arresto azionamento manuale: Sì
Funzionamento - azionamento manuale a vite con intaglio: Sì

Tipo prodotto: Valvola pneumatica

Temperatura di esercizio: -10 °C (min)

Min. temperatura operativa: -10 °C

Codice articolo produttore: 156337

Pressione max: 10 bar

Pressione operativa (min.): 2 bar

Pressione operativa (range): 2 fino a 10 bar

Media esercizio: Aria compressa

Ø tubo: 6 mm

: IP65

Tipo: 6527

Max. Temperatura media: 50 °C

Min. Temperatura media: -10 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 3047109 Bürkert Valvola pneumatica 6527 156337 2 fino a 10 bar 1 pz.

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3047109 Bürkert Valvola pneumatica 6527 156337 2 fino a 10 bar 1 pz.

Descrizione

Le valvole di tipo 6527 sono composte da un'elettrovalvola a bilico di tipo 6106 e da una valvola a sede pneumatica. Il principio attivo consente la commutazione di pressioni elevate a bassa potenza e con tempi di commutazione brevi. Le valvole sono allineabili e possono essere utilizzate con il collegamento a spina posteriore preferibilmente per le valvole (tipi 8640 o 8644) e con l'inserimento anteriore preferibilmente su blocchi valvole per l'azionamento di azionamenti pneumatici. Le valvole pilota sono dotate di serie di azionamento manuale.
