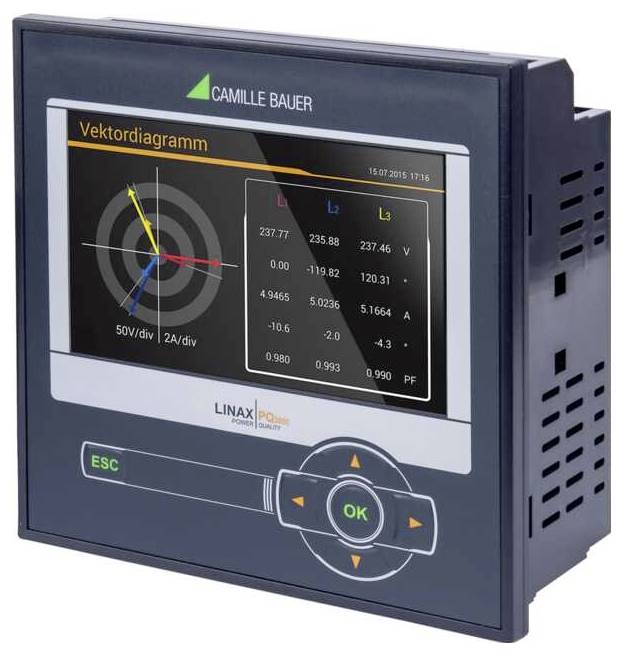

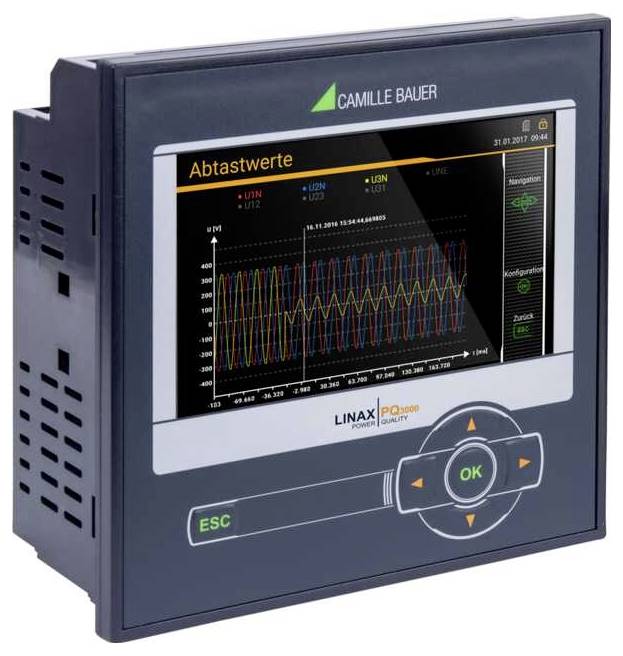

Camille Bauer LINAX PQ3000 Analizzatore di rete

Tecnica di misurazione di qualità stazionaria Power nella classe a come montaggio su pannello frontale (144 x 144 mm). Il LINAX® PQ3000 combina le caratteristiche di un misuratore PQ normativo con le funzioni di analisi del consumo energetico e dello stato della rete. Il moderno design multilingue permette di utilizzare o parametrizzare il dispositivo in modo intuitivo tramite il sito web del dispositivo o il display TFT a colori ad alta risoluzione. Il server web incorporato consente di eseguire query, visualizzare e analizzare in remoto i dati di misurazione. Non sono richiesti software specifici. Analisi della qualità della rete il dispositivo consente una valutazione permanente della qualità della rete in conformità con IEC 61000-4-30 ed.3 nella classe A. gli eventi PQ rilevati (calo di tensione, aumento di tensione, interruzione di tensione, RVC, aumento di corrente e variazione di frequenza, tensione omopolare) serve sia per dimostrare che si sono verificati guasti sia per cercare chi inquina di più per aumentare la sicurezza dell'approvvigionamento. I livelli statistici di tensione e corrente possono essere utilizzati per verificare il rispetto dei contratti di fornitura o delle specifiche interne. La valutazione in conformità con EN 50160, IEC 61000-2-2/4/12, IEEE 519, GB/T o limiti definiti autonomamente può essere effettuata dopo la misurazione, i rapporti di conformità corrispondenti possono essere creati direttamente tramite il sito web dell'apparecchio (rapporto PQEasy). Certificazione indipendente in conformità con IEC 62586-2, per classe a in conformità con IEC 61000-4-30 ed. 3 l'Istituto federale di metrologia METAS supporta il formato PQDIF standardizzato e indipendente dal produttore secondo IEEE 1159.3 durata di registrazione degli eventi regolabile visualizzazione degli eventi tramite sito web con time-Zoom e lettura del valore analisi del flusso energetico valori medi di potenza con analisi della tendenza per evitare picchi di carico memorizzazione del profilo di carico con larghezza di banda di fluttuazione (min/max) per intervallo di energia attiva classe (IEC 62053-24:2014) (IEC 62053-22) (2003) 0.5S ulteriori valori medi e contatori con dimensioni di base selezionabili. Configurazione con display TFT, per il montaggio su pannello di comando 4 ingressi convertitore di corrente (1/5A), 42...50/60...69.5Hz 110...230 V AC, 130...230 V DC Ethernet (Modbus/TCP) + RS485 (RTU) Modbus + interfaccia a RIPOSO 1 ingresso digitale passivo 2 uscite digitali espansione passiva 1 (ingresso e uscita): 2 relè (contatto di commutazione) connettività (estensione 2) (estensione 2) (3): 2): senza estensione 3 protocollo di controllo inglese comunicazioni Ethernet (Modbus/TCP, http/https, NTP, SFTP, SYSLOG, REST API) Modbus/RTU esportazione automatizzata dei dati (file CSV e PQDIF) su server SFTP Cyber Security (OT) / Cyber Protection Role Based Access privilege (RBAC) Hypertext Transfer Protocol Secure (https) Client Whitelist audit log [registrazione di tutte le manipolazioni] SYS-log aggiornamenti firmware sicuro data Export test altre proprietà 4 canali di alimentazione e 4 V con precisione 0.1 V CAT III (tensione), 300V, CAT III (corrente) i/o standard: 1 ingresso digitale, 2 uscite digitali, 16 GB memoria dati velocità di campionamento: monitoraggio e allarme 18kHz tramite limiti e funzioni di monitoraggio per quadri di comando da incasso 144x144mm funzionamento identico ai dispositivi della serie SINEAX® AM/DM e al protocollo di controllo CENTRAX® CU incluso analisi dei dati il link www.pqview.com/pqdiffractor/ permette di scaricare il software PQDiffractor di Electrotek Concepts (richiede la registrazione). Questo software consente di analizzare i dati dai file PQDIF, salvarli in formato CSV o esportarli come grafici. Gestione della rete digitale il software SMARTCOLLECT® SC2 consente di creare un ecosistema completo per la qualità Power e il monitoraggio Power.

Testo tradotto automaticamente
