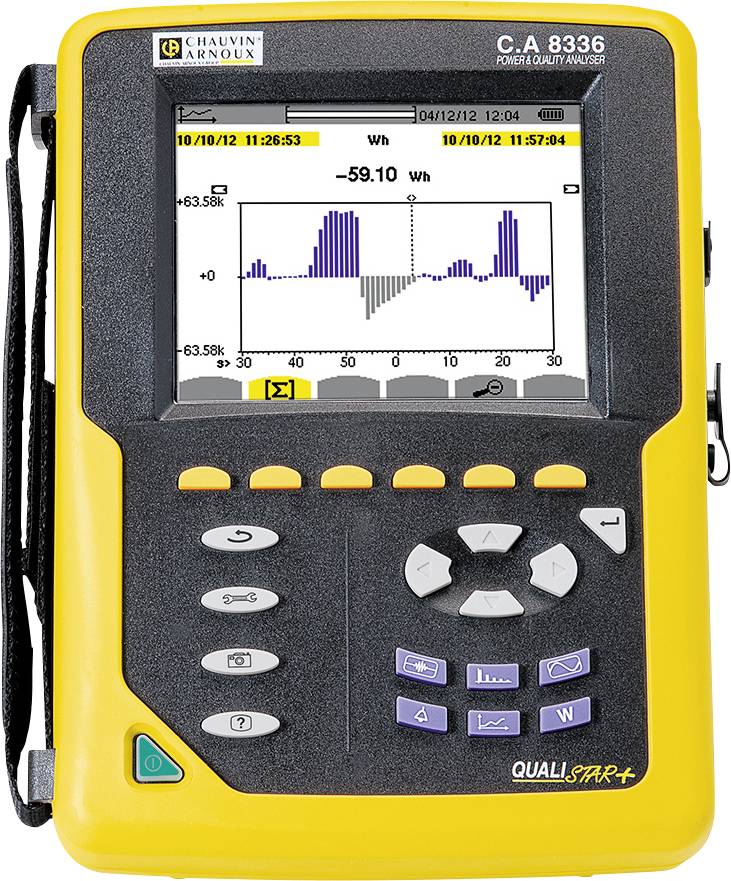

Chauvin Arnoux C.A 8336 Analizzatore di rete 3 fasi con funzione logger
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
4995,90 €
3
2% = 121,90 €
4874,00 €
5
3% = 170,36 €
4825,54 €
10
4% = 202,83 €
4793,07 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (4995,90 € / Pezzo)
4995,90 €
IVA escl.
Spedizione gratuita
Solo 1 Pezzo(i) disponibili
Highlights & Dettagli
Analizzatore di potenza e di rete C.A 8336
- 5 ingressi di tensione e 4 ingressi di corrente
- Tutte le misurazioni per un saldo di potenza completo e il calcolo della potenza reattiva di distorsione
- Misura delle armoniche fino al 50° ordine
- Rilevamento di transienti con forma d'onda
- Allarmi configurabili
- Modalità inrush (correnti di accensione) fino a 10 minuti
Dati tecnici
- Tipo prodotto
Analizzatore di rete
- Categoria di misura
CAT III 1000 V
CAT IV 600 V
di fabbrica senza certificato
- Tensione di alimentazione
Batteria ricaricabile 9,6V NiMH o alimentatore
- Dim.
(L x A) 30 cm x 40 cm
- Peso
4.925 kg
- Tipo misurazione
3 fasi
- Caratteristiche analizzatore di rete
con funzione logger
- Larghezza
30 cm
- Altezza
40 cm
- Interfacce
RS-232
USB
- UKCA
Non rilevante
Documenti & Download
Scheda tecnica
Scheda tecnica 1310155 Chauvin Arnoux C.A 8336 Analizzatore di rete 3 fasi con funzione logger
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 1310155 Chauvin Arnoux C.A 8336 Analizzatore di rete 3 fasi con funzione logger
Informazioni
Informazioni 1310155 Chauvin Arnoux C.A 8336 Analizzatore di rete 3 fasi con funzione logger
Descrizione
Gli analizzatori Qualistar misurano tutti i parametri di tensione, corrente e potenza di una rete e forniscono un'immagine immediata dei principali parametri di qualità della rete.
Sono particolarmente adatti per servizi di manutenzione e test in installazioni industriali o commerciali. Gli apparecchi sono maneggevoli e precisi e offrono molte funzioni di lavorazione e calcolo aggiuntive.
La serie Qualistar offre un'eccellente varietà di funzioni:
– visualizzazione in tempo reale delle forme d'onda (4 tensioni, 4 correnti)
– misurazione del valore effettivo di tensioni e correnti fino a 1/2 periodo
– Guida per l'uso intuitiva
– Riconoscimento automatico dei trasformatori di corrente utilizzati
– misura tutti i tipi di impianti: Trifase, aron, ecc.
– visualizzazione del diagramma di fase
– misurazione della potenza W, VA, var, VAD
– misurazione dell'energia WH, VARH, VAh, VADh, BTU, TEP, toe, Joule
– calcolo del fattore K e FHL
– calcolo della distorsione (tensione e corrente)
– calcolo del fattore di spostamento cos φ (DPF) e del fattore di potenza (PF)
– Inrush (correnti di avviamento) fino a 10 minuti
– rilevamento di centinaia di transienti (con più punti di convergenza μs)
– Calculation del patcher PST & PLT
– calcolo dello sbilanciamento (tensione e corrente)
– monitoraggio della rete con soglie di allarme regolabili
– IEC 61000-4-30 classe B
– Memorizzare i contenuti dello schermo (immagini e dati)
– Memorizz. Dati e trasmissione a un PC
– Software per la trasmissione dei dati e la comunicazione in tempo reale con un PC
Per la valutazione sono disponibili due diversi programmi:
Software Power Analyser Transfer (in dotazione) e software DataView (opzionale)
Il software Power Analyser Transfer consente di configurare il dispositivo, visualizzare in tempo reale, valutare i dati di misurazione memorizzati e i messaggi di allarme, trasmettere copie dello schermo e transienti, esportare i dati in Excel, esportare i dati grafici in Windows.
Con il software DataView è inoltre possibile gestire rapporti e protocolli di misurazione e, tra l'altro, avere anche una tabella dei parametri misurati in conformità con la norma EN50160.
Inoltre, è possibile gestire i database.
Sono particolarmente adatti per servizi di manutenzione e test in installazioni industriali o commerciali. Gli apparecchi sono maneggevoli e precisi e offrono molte funzioni di lavorazione e calcolo aggiuntive.
La serie Qualistar offre un'eccellente varietà di funzioni:
– visualizzazione in tempo reale delle forme d'onda (4 tensioni, 4 correnti)
– misurazione del valore effettivo di tensioni e correnti fino a 1/2 periodo
– Guida per l'uso intuitiva
– Riconoscimento automatico dei trasformatori di corrente utilizzati
– misura tutti i tipi di impianti: Trifase, aron, ecc.
– visualizzazione del diagramma di fase
– misurazione della potenza W, VA, var, VAD
– misurazione dell'energia WH, VARH, VAh, VADh, BTU, TEP, toe, Joule
– calcolo del fattore K e FHL
– calcolo della distorsione (tensione e corrente)
– calcolo del fattore di spostamento cos φ (DPF) e del fattore di potenza (PF)
– Inrush (correnti di avviamento) fino a 10 minuti
– rilevamento di centinaia di transienti (con più punti di convergenza μs)
– Calculation del patcher PST & PLT
– calcolo dello sbilanciamento (tensione e corrente)
– monitoraggio della rete con soglie di allarme regolabili
– IEC 61000-4-30 classe B
– Memorizzare i contenuti dello schermo (immagini e dati)
– Memorizz. Dati e trasmissione a un PC
– Software per la trasmissione dei dati e la comunicazione in tempo reale con un PC
Per la valutazione sono disponibili due diversi programmi:
Software Power Analyser Transfer (in dotazione) e software DataView (opzionale)
Il software Power Analyser Transfer consente di configurare il dispositivo, visualizzare in tempo reale, valutare i dati di misurazione memorizzati e i messaggi di allarme, trasmettere copie dello schermo e transienti, esportare i dati in Excel, esportare i dati grafici in Windows.
Con il software DataView è inoltre possibile gestire rapporti e protocolli di misurazione e, tra l'altro, avere anche una tabella dei parametri misurati in conformità con la norma EN50160.
Inoltre, è possibile gestire i database.
Contenuto della fornitura
- 1 custodia per dispositivo e accessori
- 5 linee di misura della tensione 3 m di lunghezza con spine a banana Ø 4 mm
- 5 morsetti a coccodrillo
- 1 set con 12 pezzi di identificazione colorati per i puntali e le prese di collegamento
- 1 pellicola protettiva antigraffio (già montata)
- 1 cavi USB
- 1 cavo di alimentazione
- 1 Alimentatore
- 1 scheda dati per la sicurezza
- 1 CD con istruzioni per l'uso in più lingue
- 1 CD con software di valutazione (Power Analyser Transfer)
Note
Il software DataView® è uno strumento indispensabile per la configurazione e l'avvio di misurazioni, la visualizzazione dei valori di misura in tempo reale, l'esportazione dei dati e la creazione di protocolli di verifica individuale o standard.
