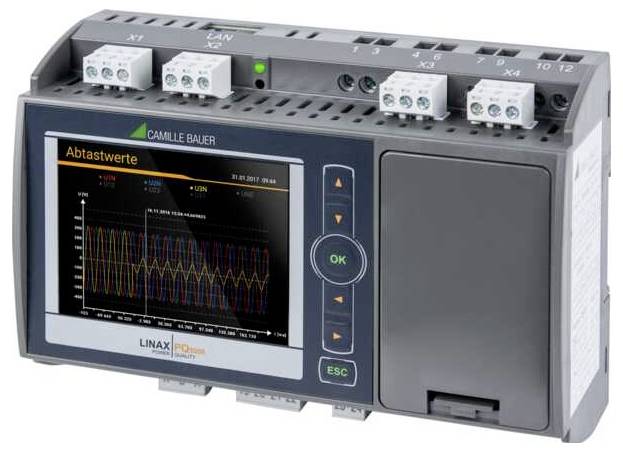

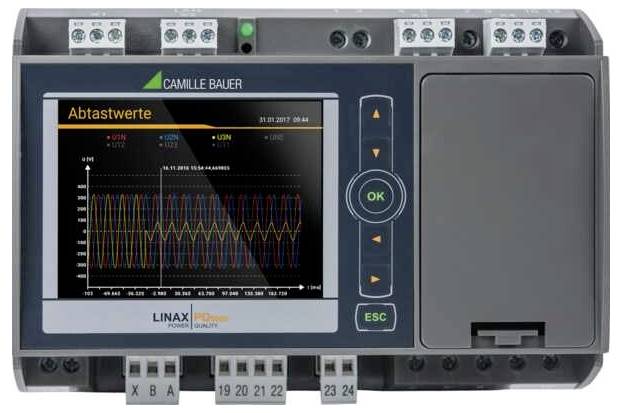

Camille Bauer LINAX PQ5000 Analizzatore di rete

Tecnica di misurazione PQ stazionaria nella classe a come montaggio su guida DIN. Il LINAX PQ5000 combina le caratteristiche di un misuratore PQ normativo con funzioni per l'analisi del consumo energetico e dello stato della rete. Il moderno design multilingue permette di utilizzare o parametrizzare il dispositivo in modo intuitivo tramite il sito web del dispositivo o il display TFT a colori ad alta risoluzione opzionale. Il server web incorporato consente di eseguire query, visualizzare e analizzare in remoto i dati di misurazione. Non sono richiesti software specifici. . Analisi della qualità della rete il dispositivo consente una valutazione permanente della qualità della rete in conformità con IEC 61000-4-30 ed.3 nella classe A. gli eventi PQ rilevati (calo di tensione, aumento di tensione, interruzione di tensione, RVC, aumento di corrente e variazione di frequenza, tensione omopolare) serve sia per dimostrare che si sono verificati guasti sia per cercare chi inquina di più per aumentare la sicurezza dell'approvvigionamento. I livelli statistici di tensione e corrente possono essere utilizzati per verificare il rispetto dei contratti di fornitura o delle specifiche interne. La valutazione in conformità con EN 50160, IEC 61000-2-2/4/12, IEEE 519, GB/T o limiti definiti autonomamente può essere effettuata dopo la misurazione, i rapporti di conformità corrispondenti possono essere creati direttamente tramite il sito web dell'apparecchio (rapporto PQEasy). Certificazione indipendente secondo IEC 62586-2 dal Dipartimento federale della metrologia supporto del formato PQDIF standardizzato e indipendente dal produttore conforme a IEEE 1159.3 durata di registrazione degli eventi regolabile visualizzazione degli eventi tramite sito web con time-Zoom e lettura del valore analisi del flusso di energia valori medi di potenza con analisi della tendenza per evitare picchi di carico memorizzazione del profilo di carico con larghezza di banda di fluttuazione (min/max) per classe di energia attiva (IEC 62053-22), 2003 (IEC 62053-24:2014) 0.5S ulteriori valori medi e contatori con dimensioni di base selezionabili. Configurazione con display TFT, per montaggio su guida DIN 4 ingressi convertitore di corrente (1/5A), 42...50/60...69.5Hz tensione nominale 100...230 V AC/DC Ethernet (Modbus/TCP) + RS485 (RTU) Modbus + interfaccia a RIPOSO 1 ingresso digitale passivo 2 uscite digitali passivo senza gruppo di continuità (UPS) espansione 1: Interfaccia IEC61850 2: Senza estensione protocollo di prova http/http Ethernet, REST API) Modbus/RTU IEC61850 esportazione automatizzata dei dati (file CSV e PQDIF) su server SFTP Cyber Security (OT) / Cyber Protection Role Based Access privilege (RBAC) Hypertext Transfer Protocol Secure (https) Client Whitelist / Client IEC61850 Whitelist [Firewall] audit log [registrazione di tutte le manipolazioni] SYS-log aggiornamenti sicuri del firmware data logger data Export PEN test altre proprietà 4 canali di corrente e 4 tensione con precisione del 0.1%, categoria di misura 600V (CAT) 300V, CAT III (corrente) i/o standard: 1 ingresso digitale, 2 uscite digitali 16 GB memoria dati velocità di campionamento: monitoraggio e allarme 18kHz tramite limiti e funzioni di monitoraggio per montaggio su guida DIN funzionamento identico ai dispositivi della serie AM/DM SINEAX® e al protocollo di controllo CENTRAX® CU incluso analisi dei dati il link www.pqview.com/pqdiffractor/ può essere scaricato gratuitamente dal software PQDiffractor di Electrotek Concepts (richiede la registrazione). Questo software consente di analizzare i dati dai file PQDIF, salvarli in formato CSV o esportarli come grafici. Gestione della rete digitale il software SMARTCOLLECT® SC2 consente di creare un ecosistema completo per la qualità Power e il monitoraggio Power.
