Name: Fischer 522676 MW AUF A2 Supporto angolare
Brand: Fischer
SKU: 3028794
Availability: SoldOut

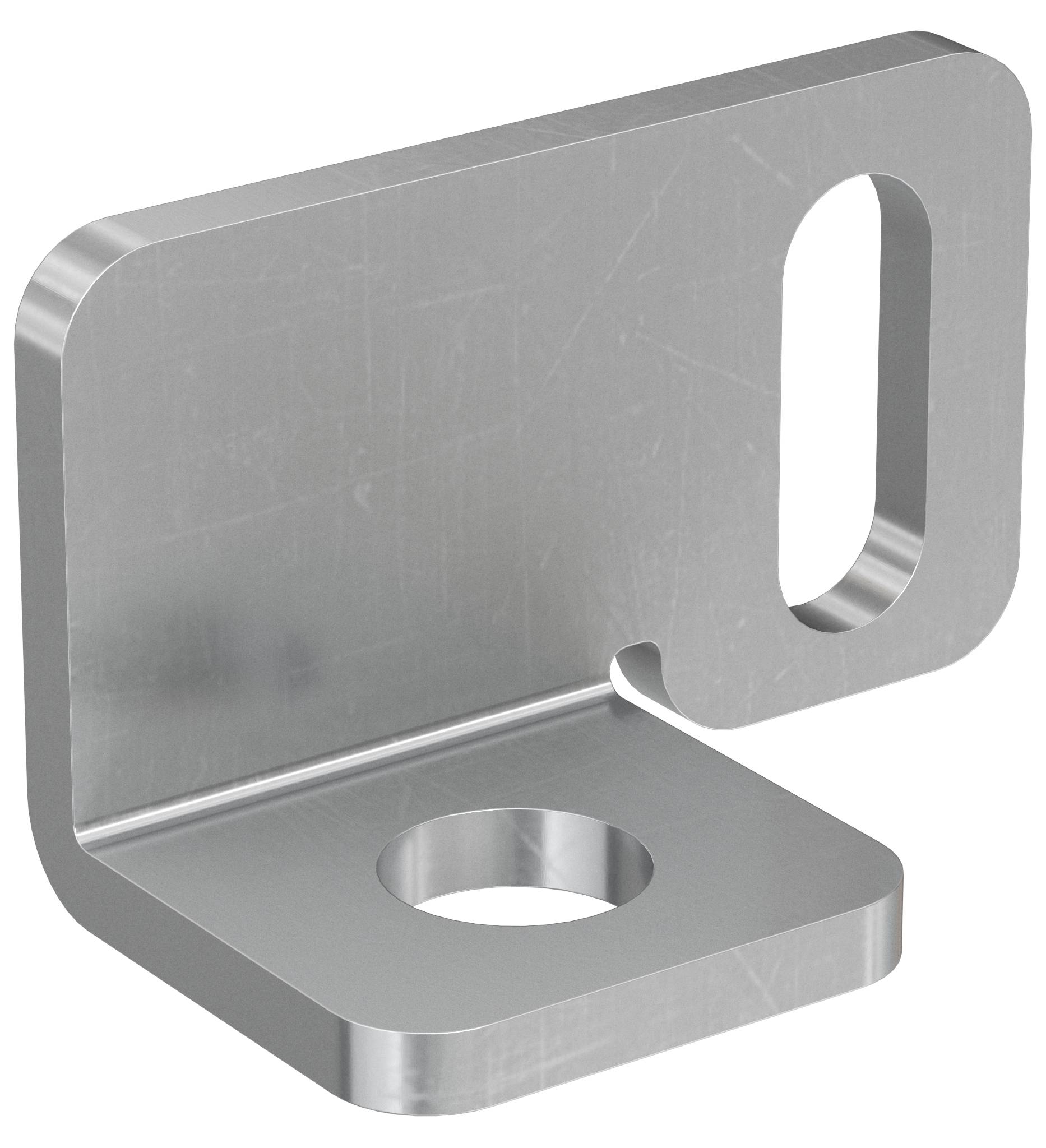

Staffa metallica a forma di L con un foro di montaggio circolare e una fessura allungata, mostrata isolata su uno sfondo bianco.

Sezione trasversale di una pinza di montaggio per pannello solare ancorata a una guida di tetto, che mostra il fastener metallico e il profilo di supporto.

Pannello solare montato su un tetto in coppi con una pinza in metallo e una gamba di supporto che assicurano la struttura del pannello.

1/3

EAN:

Codice produttore

Articolo n°:

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Totale (63,99 € / Pezzo)

63,99 €

IVA incl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Supporto angolare fischer MW SU acciaio inossidabile A2

Supporto per il collegamento di guide solari con viti a testa tonda STSI o STSR o per il collegamento di due guide solari sovrapposte e incrociate di 90°
Foro lungo sulla sezione verticale
Versione con foro lungo corto
Acciaio inox A2
Collegamento con viti a testa tonda STRS o STSI:
Inserire e serrare la staffa di collegamento MW tra i due dadi della vite a testa tonda STSR/STSI
Collegare la guida solare attraverso il foro lungo con la vite SKS M 8 e il dado a flangia MU FM 8 con la staffa MW
Utilizzare i due dadi della vite a testa bombata STSR/STSI per regolare la posizione della staffa di collegamento MW
Incrocio di due binari solari:
Collegare l'angolo MW alla guida solare inferiore con il dado a testa del martello FCN AL e la vite SKS M 8
Fissare la guida solare superiore all'angolo attraverso il foro lungo con la vite SKS M 8 e il dado a flangia MU FM 8
Adatto per:
Sistemi di copertura con piastra ondulata
Per il collegamento con:
Guida SolarLight
Guida SolarFish
Guida SolarMid

Dati tecnici

Dimensioni: 9 x 23,5 mm
Ø foro: 12,5 mm
Spessore: 4 mm

Tipo prodotto: Supporto angolare

Peso: 65 g

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3028794 Fischer 522676 MW AUF A2 Supporto angolare

Descrizione

MW SU A2 è l'angolo in acciaio inox A2 per il collegamento di viti a testa tonda con guide a energia solare o per il collegamento di due guide a energia solare incrociate da 90°. Il foro lungo nella parte verticale consente la regolazione dell'altezza della guida solare. Montaggio rapido grazie al foro inferiore e regolazione rapida grazie al foro lungo laterale. I collegamenti con la guida sono dotati di zigrinature antiscivolo per un fissaggio sicuro.

Testo tradotto automaticamente
