Acquista Fischer 554786 PM F 30 AL Morsetto terminale da Conrad

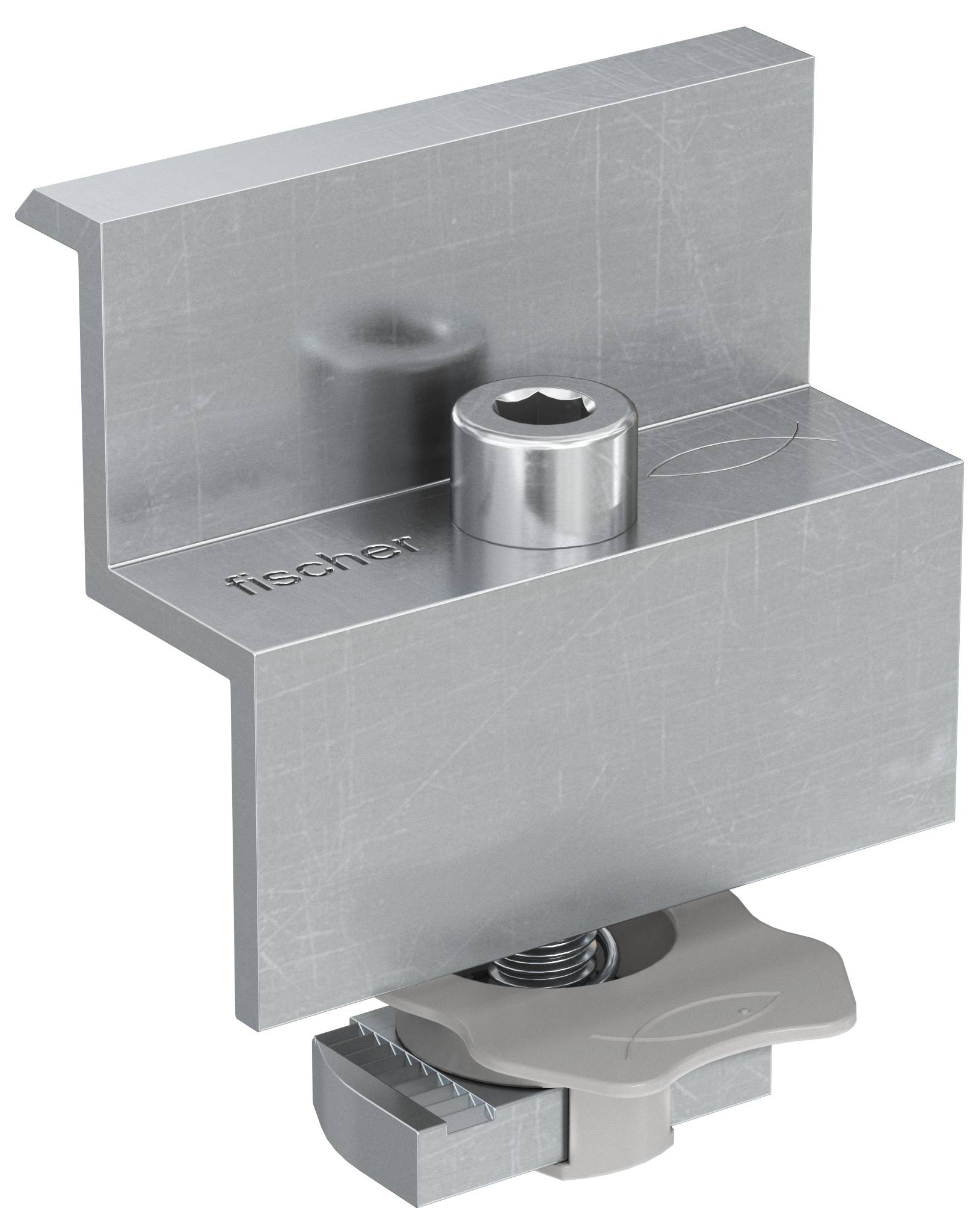

Staffa di montaggio in metallo con bullone centrale e inserto cilindrico, mostrata come componente di fissaggio hardware con marchio 'fischer'.

Consegna entro Mar. 29 Set.

9 Set(s)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero (Confezione 10 pz.)

Set(s)

Totale (26,22 € / Pezzo)

26,22 €

IVA escl.

Solo 9 Set(s) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Morsetto terminale fischer premontato PM F 30 AL

Premontata
Dado a martello con clip per un rapido inserimento nella guida
Molla integrata per facilitare il posizionamento del pannello fotovoltaico
Morsetto e dado in alluminio AW 6060 T66, vite in acciaio inox A2-70, clip in PA 6
Inserire la parte inferiore dei morsetti terminali PM F nella scanalatura superiore della guida
Ruotare i terminali PM F premontati di 90° in senso orario
Fissare il modulo FV alla vite a esagono incassato (TCEI) con una coppia di serraggio di circa 10 Nm
Adatto per:
Sistemi di tetti a funi con ganci
Sistemi di copertura in lamiera trapezoidale
Sistemi di copertura in lamiera ondulata
Sistemi di costruzione speciali
Con:
SolarLight
SolarMid
Tetto in lamiera SolarMetal
Tetto in lamiera SolarFlat

Dati tecnici

Spessore del modulo: 30 mm

Tipo prodotto: Morsetto terminale

Peso: 60 g

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3028805 Fischer 554786 PM F 30 AL Morsetto terminale

Descrizione

PM F è il morsetto terminale preassemblato per moduli FV con telaio in alluminio. Il morsetto PM è disponibile in diverse varianti a seconda dello spessore del pannello fotovoltaico. PM F è dotato di un dado a martello con una speciale gabbia in plastica per facilitare il posizionamento del dado nella scanalatura centrale della guida. La molla mantiene il morsetto sollevato fino a quando non viene serrato per facilitare il posizionamento del pannello FV. Grazie alla molla, i terminali PM F premontati rimangono in posizione sollevata durante le fasi di serraggio e grazie all'elemento in plastica rimangono in posizione senza scivolare. I morsetti premontati PM F non richiedono elementi aggiuntivi come viti, guarnizioni o bulloni.

Testo tradotto automaticamente
