Acquista Fischer 538881 PM C U 30-50 AL sw Morsetto centrale da Conrad

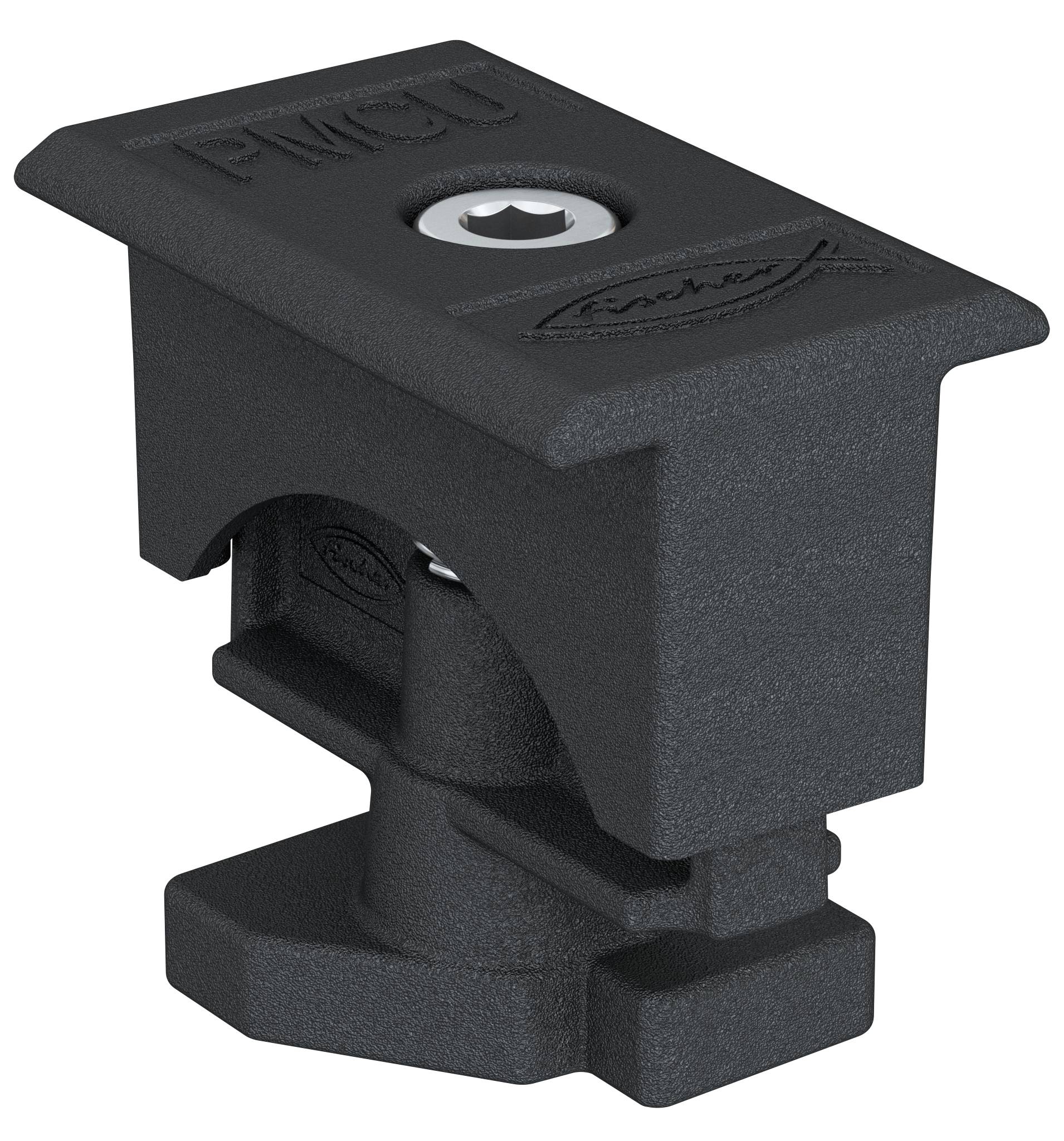

Morsetto di montaggio meccanico in nero con vite superiore e base regolabile, mostrato isolato su sfondo bianco.

Consegna entro Mar. 29 Set.

10 Set(s)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero (Confezione 10 pz.)

Set(s)

Totale (60,65 € / Pezzo)

60,65 €

IVA escl.

Solo 10 Set(s) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Morsetto centrale universale fischer premontato PM C U AL 30-50 nero

Utilizzabile universalmente per pannelli di spessore da 30 a 50 mm
Inserimento rapido nel profilo
Piatto e con vite incassata per evitare la formazione di ombre
Realizzato in alluminio EN A PARTIRE DA 46100
Inserire la parte inferiore del morsetto universale PMC U preassemblato nella scanalatura superiore della guida
Ruotare il morsetto universale preassemblato PMC U in senso orario per utilizzarlo come morsetto centrale
Fissare il modulo FV applicando una coppia di serraggio di 10 Nm alla vite a esagono incassato (TCEI)
Adatto per:
Sistemi di tetti a funi con ganci
Sistemi a tetto piatto con telaio triangolare
Sistemi di copertura in lamiera trapezoidale
Sistemi di copertura in lamiera ondulata
Strutture speciali
Per il fissaggio di moduli FV su guide:
SolarLight
SolarFish
SolarMid
SolarFlat

Dati tecnici

Filettatura: M8
Coppia di installazione: 10 Nm
Spessore del modulo: Da 30 a 50 mm
Apertura chiave (interna 6 spigoli): 6 mm
Lunghezza vite: 40 mm

Tipo prodotto: Morsetto centrale

Peso: 110 g

Documenti & Download

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 3028802 Fischer 538881 PM C U 30-50 AL sw Morsetto centrale

Descrizione

PMC U è il morsetto centrale universale per pannelli fotovoltaici con uno spessore da 30 a 50 mm. PMC U può essere inserito rapidamente nelle guide semplicemente ruotando. Compatibile con guide SolarLight, SolarFish, SolarMid, SolarFlat e SolarMetal, il morsetto centrale universale pre-assemblato PMC U può fissare tutti i moduli fotovoltaici con uno spessore da 30 a 50 mm. La vite incassata nel morsetto evita ombre sui moduli adiacenti. Grazie al dado intelligente, il morsetto universale PM U può essere agganciato e bloccato rapidamente in qualsiasi punto della guida di supporto. Grazie alla molla, il morsetto rimane sollevato durante le fasi di serraggio e l'elemento in plastica garantisce che rimanga in posizione nella guida e non scivoli. Il morsetto a U PMC non richiede elementi aggiuntivi come viti, guarnizioni o bulloni.

Testo tradotto automaticamente
