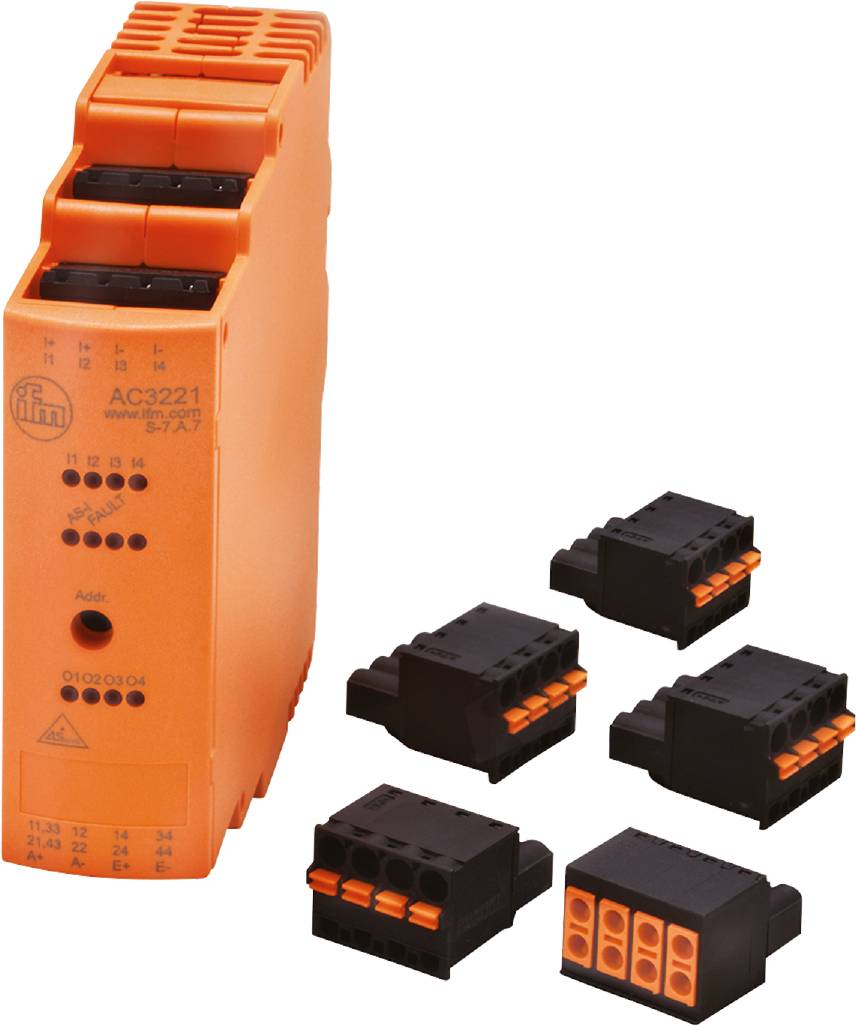

Immagine simile
ifm Electronic AC3221 AC3221 Modulo I/O Morsettiera Numero di ingressi digitali: 4 Numero uscite relè: 4
EAN:
Codice produttore
Articolo n°:
Tipo prodotto
Modulo I/O
Interfacce
Morsettiera
Numero uscite relè
4
Tipo
AC3221
Numero di ingressi digitali
4
Scheda tecnica (PDF)
Numero
Totale (184,42 € / Pezzo)
184,42 €
IVA escl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Highlights & Dettagli
Modulo di ingresso/uscita AS-i ifm AC3221
- Per l'uso in armadi elettrici
- Cablaggio semplice e rapido tramite morsetti a molla
- Struttura particolarmente salvaspazio
- Morsetti doppi per l'anello di tensione
- LED luminosi ben visibili per la visualizzazione del funzionamento, dello stato di commutazione e del funzionamento
Dati tecnici
- Numero di ingressi digitali: 4
- Numero di ingressi e uscite: Numero di ingressi digitali: 4; numero di uscite relè: 4
- Numero di uscite relè: 4
- Display: Stato di commutazione: LED, giallo I1...I4, O1...O4; funzionamento: LED, verde AS-i, AUX; errore: LED, rosso
- Uscita digitale disaccoppiata galvanicamente: Sì
- Temperatura ambiente-1 [°C]: Da -25 a 65
- Applicazione: Installazione di armadi elettrici
- Indirizzamento AS-i: Presa di indirizzamento
- Configurazione AS-i I/A [hex]: 7
- Codice AS-i ID1 [hex]: 7; (fisso)
- Codice ID AS-i [hex]: A.7
- Profilo master master AS-i: M4
- Profilo AS-i: S-7.A.7
- Versione AS-i: 3.0
- Certificato AS-i: 124301
- Modello: Solo per il funzionamento con il profilo master AS-i M4
- Tensione d'esercizio [V]: Da 18 a 31,6 DC
- Commutazione di ingresso ingressi digitali: PNP; (tipo 2 in conformità con IEC 61131-2)
- Corrente d'ingresso alta [mA]: 6...10
- Corrente d'ingresso bassa [mA]: 0...2
- Modalità di indirizzamento avanzata: Sì
- Peso [g]: 203.350
- Note: Il dispositivo deve essere alimentato da una fonte di tensione separata galvanicamente. Questa fonte di tensione deve essere dotata di un fusibile approvato UL (vedere foglio aggiuntivo). In alternativa, può essere utilizzato anche un alimentatore di classe 2 per l'alimentazione di AUX.
- Collegamento/morsetti confezionabili: Basette: 4 x; passo: 5,0 mm
- A prova di cortocircuito: No
- Resistenza ai cortocircuiti ingressi digitali: Sì
- Temperatura di stoccaggio [°C]: -25...75
- Max. Altezza tramite NN [m]: 2000
- Max. Assorbimento di corrente da AS-i [mA]: 30
- Max. Assorbimento di corrente da alimentazione aggiuntiva [mA]: 1100; (AUX)
- max. Portata di corrente totale ingressi [mA]: 1000
- Max. Umidità relativa ammissibile [%]: 90; (senza condensa)
- Tipo di montaggio: Montaggio su guida portante
- MTTF: 248
- Livello di commutazione alto [V]: > 11
- Tipo di protezione: IP 20
- Tipo di protezione morsetti: IP 20
- Alimentazione sensore degli ingressi: AUX
- Intervallo di tensione AC [V]: 10...240; (le uscite O1 + O3 e O2 + O4 devono essere alimentate a coppia con la stessa tensione. 2 x 240 CA)
- Intervallo di tensione DC [V]: 24; (AUX; le uscite O1 + O3 e O2 + O4 devono essere alimentate a coppia con la stessa tensione. 2 x 24 DC)
- ALIMENTAZIONE [V]: DA 18 A 30; (DC AUX)
- Portata di corrente totale uscite [A]: 6; (carico ohmico)
- Portata di corrente per uscita [mA]: 6000; (carico ohmico)
- Grado di inquinamento: 2
- Watchdog integrato: Sì
- Alimentazione di tensione aggiuntiva [V]: 20...30 DC; (AUX)
- Tipo prodotto
Modulo I/O
- Interfacce
Morsettiera
- Tipo
AC3221
- Numero di ingressi digitali
4
- Numero uscite relè
4
- LED di controllo
Sì
- Codice articolo produttore
AC3221
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3320212 ifm Electronic AC3221 AC3221 Modulo I/O Morsettiera Numero di ingressi digitali: 4 Numero uscite relè: 4
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3320212 ifm Electronic AC3221 AC3221 Modulo I/O Morsettiera Numero di ingressi digitali: 4 Numero uscite relè: 4
Descrizione
Modulo di ingresso/uscita AS-i ifm AC3221
Testo tradotto automaticamente
Testo tradotto automaticamente
