Immagine simile

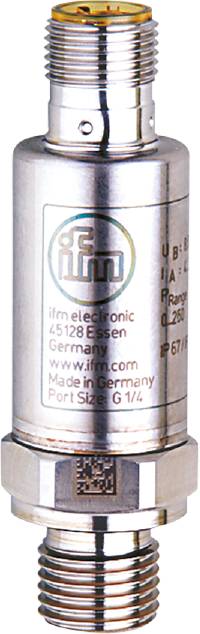

ifm Electronic Sensore di pressione 1 pz. PT5504 0 MPa fino a 1 MPa M12 Analogico Pezzo
EAN:
Codice produttore
Articolo n°:
Tipo di imballaggio
Pezzo
Tipo prodotto
Sensore di pressione
Connessione
M12
Caratteristiche
Pressione relativa
Intervallo di misura (pressione) (max.)
1 MPa
Scheda tecnica (PDF)
50 Pezzo(i)
Vendita e spedizione:
spedizione gratuita a partire da 199,00 € valore dell'ordine con questo fornitore
Numero
Totale
121,70 €
Consegna intracomunitaria (esente da IVA)
12,90 €
Diritto di reso di 14 giorni incluso
Avete già l'offerta migliore per la vostra quantità.
La nostra offerta
Highlights & Dettagli
Sensore di pressione elettronico ifm PT5504
- Per il rilevamento affidabile della pressione del sistema in macchine mobili
- Robusto alloggiamento in acciaio inox con elevata resistenza agli urti e alle vibrazioni
- Struttura compatta per l'uso in condizioni di installazione limitate
- Durata prevista di oltre 60 milioni di cicli di stampa
- Stabilità a lungo termine grazie all'elevata precisione di ripetizione e alla bassa deviazione della linea caratteristica
Dati tecnici
- Corrente uscita analogica [mA]: 4...20
- Numero di uscite analogiche: 1
- Numero di ingressi e uscite: Numero di uscite analogiche: 1
- Resistenza alla pressione [MPa]: 2,5
- Resistenza alla pressione [psi]: 360
- Deviazione caratteristica: < ± 0,8; (incl. Deriva a vite, errore di zero e di tensione, non linearità, isteresi)
- Intervallo percentuale di deviazione della linearità: < ± 0,25 (BFSL) / < ± 0,5 (LS)
- Intervallo di misura [MPa]: 0...1
- Min. Pressione di scoppio [MPa]: 30
- Temperatura ambiente-1 [°C]: -40...100
- Precisione di ripetizione intervallo percentuale: < ± 0,05; (in caso di variazioni di temperatura < 10 K)
- Coppia di serraggio [Nm]: 25...35; (coppia consigliata; a seconda della lubrificazione, della guarnizione e del carico di pressione)
- Applicazione: Per l'uso mobile
- Segnale di uscita: Segnale analogico
- Ritardo di standby [s]: < 0,1
- Tensione d'esercizio [V]: Da 8 a 32 DC
- Guarnizione collegamento di processo: HNBR ( DIN EN ISO 1179-2)
- Elemento dell'acceleratore presente: Sì
- Misura pessione: pressione relativa
- Resistenza alla pressione [bar]: 25
- Direttiva sulle attrezzature a pressione: Buona pratica ingegneristica; utilizzabile per supporti del gruppo 2 di fluidi; supporti del gruppo 1 di fluidi su richiesta
- Numero totale uscite: 1
- Peso [g]: 58.500
- Deviazione isteresi: < ± 0,2
- A prova di cortocircuito: Sì
- Temperatura di stoccaggio [°C]: -40...100
- Stabilità a lungo termine: < ± 0,1; (per 6 mesi)
- Max. Carico [Ω]: (UB - 8 V) / 21,5 mA; @8 V = 0; @12 V max. 200; @24 V max. 750
- Mezzi: Liquidi e gassosi
- Temperatura media [°C]: -40...125
- Intervallo di misura [bar]: Da 0 a 10
- Intervallo di misura [kPa]: Da 0 a 1000
- Intervallo di misura [psi]: Da 0 a 145
- Min. Pressione di scoppio [bar]: 300
- Min. Pressione di scoppio [psi]: 4350
- Min. Cicli di stampa: 60 milioni; (a una pressione nominale 1,2 volte)
- Min. RESISTENZA DI ISOLAMENTO [MΩ]: 100; (500 V CC)
- MTTF: 711
- Collegamento di processo: Collegamento filettato G 1/4 filettatura esterna (DIN EN ISO 1179-2)
- TIPO DI PROTEZIONE: IP 67; IP 69K
- Classe di protezione: III
- Tempo di risposta di salto uscita analogica [ms]: 2
- Collegamento a spina: Layout pin: 0180 - collegamento a spina: 1 x M12; codifica: A
- Coefficiente di temperatura zero: < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
- Coefficiente di temperatura intervallo: < ± 0,1 (0...80 °C); < ± 0,2 (-40...0 °C / 80...125 °C)
- Resistente ai sovraccarichi: Sì
- Resistenza al vuoto [mbar]: -1000
- Protezione da inversione di polarità: Sì
- Materiali a contatto con il terreno medium: 1.4542 (acciaio inox / 17-4 PH / 630)
- Tipo di imballaggio
Pezzo
- Tipo prodotto
Sensore di pressione
- Tipo
PT5504
- Connessione
M12
- Caratteristiche
Pressione relativa
- Tempo di risposta
2 ms
- Uscite
Corrente analogica
- Segnale di uscita (min.)
4 mA
- Segnale di uscita (max.)
20 mA
- Interfacce
spina M12
- Intervallo di misura (pressione) (min.)
0 MPa
- Intervallo di misura (pressione) (max.)
1 MPa
- Intervallo di misurazione (pressione)
0 MPa fino a 1 MPa
- Voltaggio operativo Min.
8 V/DC
- Voltaggio Max.
32 V/DC
- Tensione d'esercizio
8 - 32 V/DC
- Tipo contatto
Analogico
- Pressione di scoppio
300 bar
- Raccordo tubo flessibile
G1/4 AG
- Min. temperatura
-40 °C
- Temperatura max.
100 °C
- Peso
58.500 g
- Compatibile RoHS
Sì
- Contenuto
1 pz.
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3319700 ifm Electronic Sensore di pressione 1 pz. PT5504 0 MPa fino a 1 MPa M12 Analogico Pezzo
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3319700 ifm Electronic Sensore di pressione 1 pz. PT5504 0 MPa fino a 1 MPa M12 Analogico Pezzo
Descrizione
Sensore di pressione elettronico ifm PT5504
Testo tradotto automaticamente
Testo tradotto automaticamente
