Name: Motrona 6877.5021 Modulo I/O Morsetto a vite Numero di uscite digitali: 4 Numero di ingressi digitali: 1 Numero di ingre
Brand: Motrona
SKU: 2899376
Availability: InStock

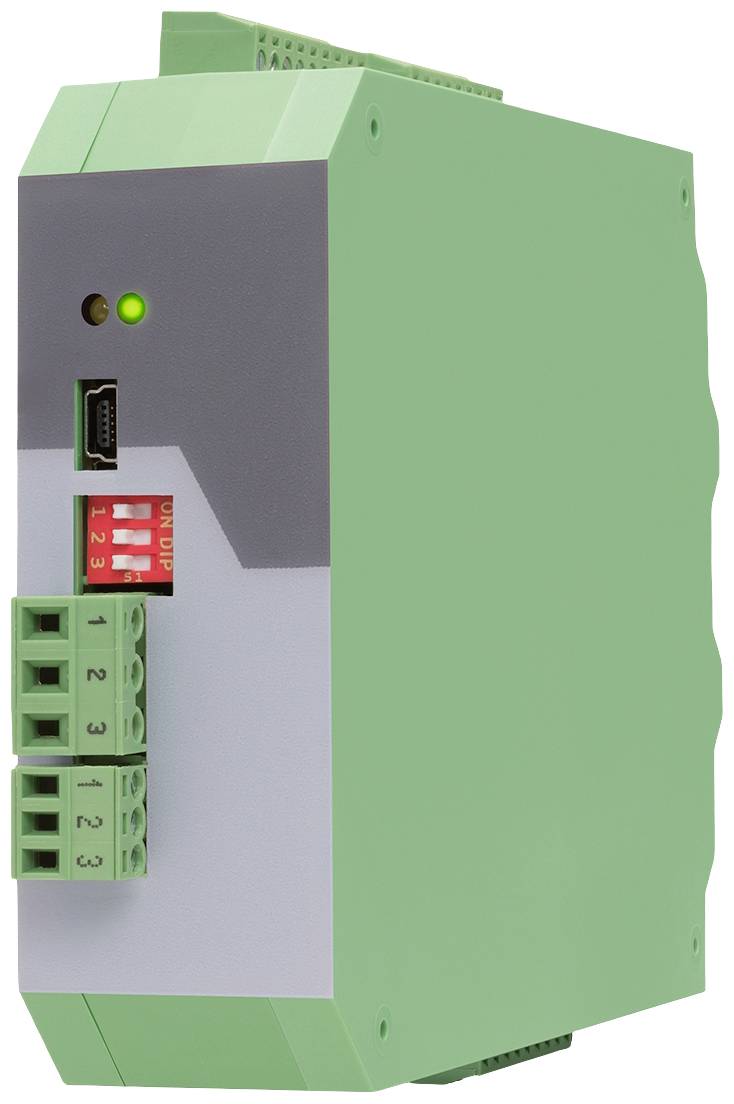

Un dispositivo elettronico verde con connettori e un'indicazione LED sul pannello frontale, probabilmente un alimentatore industriale.

Tipo prodotto

Modulo I/O

Interfacce

Morsetto a vite

Tipo

6877.5021

Tensione d'esercizio

18 - 30 V/DC

Altezza

140 mm

Scheda tecnica (PDF)

Consegna entro Mer 14 Ott

1 Pezzo(i)

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (253,28 € / Pezzo)

253,28 €

IVA escl.

Spedizione gratuita

Solo 1 Pezzo(i) disponibili

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Amplificatore di misura DMS (1x)

Collegamento a 6 conduttori per un sensore a ponte pieno DMS
1 x uscita corrente/tensione
Tensione del ponte regolabile da 3 V CC a 10 V CC
Sensibilità degli ingressi del sensore 1 … 10 mV
Trasmissione dei dati del sensore tramite RS-485
Programmazione tramite USB e interfaccia utente OS (freeware)
4 x ingressi di controllo HTL/PNP
4 x uscite di controllo per la segnalazione di diversi stati di funzionamento

Dati tecnici

Collegamenti tipo di collegamento: Morsetti a vite, 1,5 mm2 / AWG 16
Tensione di alimentazione in ingresso: 18... 30 V CC
Alimentazione di tensione circuito di protezione: Protezione da inversione di polarità
Tensione di alimentazione ondulazione residua: ≤ 10%
Assorbimento di corrente di alimentazione: Circa 50 mA (a 24 V, senza carico)
Tensione di uscita alimentazione DMS: 3-10 VDC
Corrente di uscita alimentazione DMS: max. 50 mA
Ingressi DMS numero: 1 con lettura posteriore
Configurazione ingressi DMS: Tensione
Sensibilità ingressi DMS: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
Risoluzione ingressi DMS: 16 bit
Precisione ingressi DMS: +/- 0,01% / 10K
Uscite analogiche numero: 1
Uscite analogiche tensione: +/- 10V (carico esterno max. 5 kohm)
Uscite analogiche corrente: 0/4mA...20mA (potenza max. 270 Ohm)
Uscite analogiche risoluzione: 16 bit
Precisione uscite analogiche: +/- 0,01% / 10K
Uscita analogica tempo di reazione: A seconda del tempo di campionamento e del filtro
Numero ingressi di controllo: 4
Formato ingressi di controllo: HTL, PNP (Low 0... 4 V, High 10... 30 V)
Frequenza ingressi di controllo: max. 1 kHz
Tempo di risposta ingressi di controllo: 1 ms.
Carico sugli ingressi di controllo: max. 3 mA a 24 V CC
Numero uscite di controllo: 4
Uscite di controllo formato / livello: HTL: 17... 29 V (a seconda della tensione di alimentazione)
Uscite di controllo corrente di uscita: max. 30 mA, driver high side
Modello USB: Mini USB 2.0 tipo B
Modello alloggiamento: RS-422 a 2 conduttori
Custodia protocollo: LECOM, Modbus
Materiale alloggiamento: Plastica
Montaggio dell'alloggiamento: Su guida DIN da 35 mm (in conformità con EN 60715)
Dimensioni alloggiamento (L x A x P): 34 x 140 x 118 mm
Tipo di protezione alloggiamento: IP20
Peso alloggiamento: Circa 100 g
Temperatura ambiente di esercizio: 0 °C... +60 °C (senza condensa)
Temperatura ambiente di stoccaggio: -25 °C... +70 °C (senza condensa)
Tasso di guasto MTBF in anni (funzionamento continuo a 60 °C): 66,5

Tipo prodotto: Modulo I/O

Interfacce: Morsetto a vite

Tipo: 6877.5021

Tensione d'esercizio: 18 - 30 V/DC

Altezza: 140 mm

Lunghezza: 118 mm

Larghezza: 34 mm

Numero di ingressi analogici: 1

Numero di ingressi digitali: 1

Numero di uscite digitali: 4

Dim.: (L x L x A) 118 x 34 x 140 mm

Codice articolo produttore: 6877.5021

Documenti & Download

Scheda tecnica

Scheda tecnica 2899376 Motrona 6877.5021 Modulo I/O Morsetto a vite Numero di uscite digitali: 4 Numero di ingressi digitali: 1 Numero di ingre

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2899376 Motrona 6877.5021 Modulo I/O Morsetto a vite Numero di uscite digitali: 4 Numero di ingressi digitali: 1 Numero di ingre

Descrizione

A questo amplificatore di misura può essere collegato un sensore a ponte pieno DMS, è disponibile un'uscita analogica (corrente/tensione).
È un'interfaccia di programmazione USB e un'interfaccia di comunicazione RS-485 con LECOM o Protocollo Modbus disponibile. Con l'aiuto di quattro ingressi di controllo HTL è possibile attivare una azzeramento dei sensori DMS.
Le quattro uscite HTL Control trasmettono il superamento, il superamento dei punti di commutazione e i movimenti al di fuori di un intervallo. È possibile che venga emesso anche un errore DMS.
Grazie agli ingressi HTL Control è possibile ritirare l'auto-arresto alle uscite.
Inoltre, è possibile eseguire anche una funzione di impostazione dell'uscita analogica tramite gli ingressi di controllo HTL.

Testo tradotto automaticamente
