Acquista Panasonic ACT512 Relè per auto 12 V/DC 20 A 2 scambi da Conrad

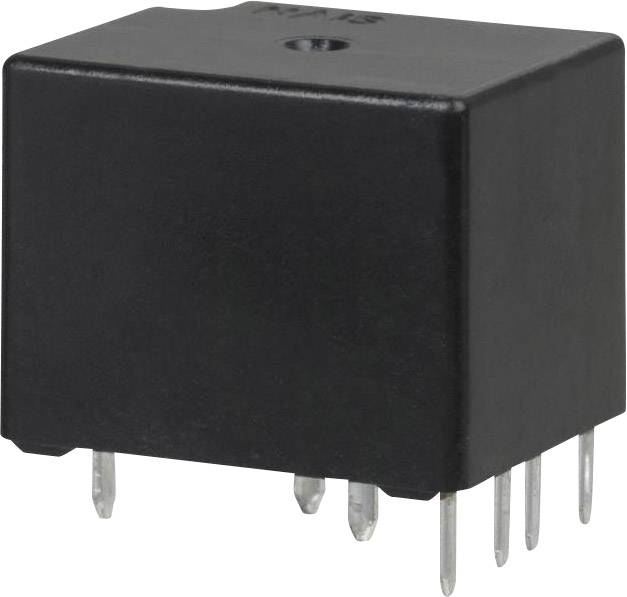

Un relè rettangolare nero con diversi pin metallici sul lato inferiore, utilizzato in circuiti elettronici per il controllo.

Immagine simile

Disegno tecnico con misure e fori. Mostra le distanze, i diametri e le posizioni dei fori di fissaggio su un componente.

Diagramma di un componente elettronico con misure tecniche in millimetri e pollici. Mostra i pin di connessione e le dimensioni del corpo.

'Schema di collegamento di un doppio relè: Contatto a doppia inversione con morsetti COM, NC e NO.'

1/4

Immagine simile

Tipo prodotto

Relè per auto

Tensione nominale bobina

12 V/DC

Tipo contatto

2 scambi

Collegamento

Da CS

Tensione di commutazione max

14 V/DC

Scheda tecnica (PDF)

Consegna entro Ven. 18 Set.

38 Pezzo(i)

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero

Pezzo(i)

Totale (3,93 € / Pezzo)

3,93 €

IVA escl.

Segnala un problema

Dati tecnici

Corrente di commutazione (min.): (a 12 V/DC) 1 A
Potenza avvolgimento: 800 mW

Tipo prodotto: Relè per auto

Tipo: ACT512

Caratteristiche: senza angolo di fissaggio

Tensione nominale bobina: 12 V/DC

Tipo contatto: 2 scambi

Materiale di contatto: Lega di argento

Collegamento: Da CS

Tensione di commutazione max: 14 V/DC

Corrente di commut. max.: 20 A

Resistenza (bobina): 180 Ω

Durata meccanica: 1 x 10⁷

Min. temperatura: -40 °C

Temperatura max.: +85 °C

Larghezza: 14 mm

Altezza: 13.5 mm

Lunghezza: 17.4 mm

Dim.: (L x L x A) 17.4 x 14 x 13.5 mm

Modello: monostabile

Tensione nominale: 12 V/DC

Potenza di commutazione: (dispositivo di chiusura) 20 A/14 V/DC, (apritoio) 10 A/14 V/DC

Tensione di commutazione: 14 V/DC

Corrente di commutazione: NO 20 A / NC 10 A

Tipo: ACT512

Temperatura ambiente: -40 - +85 °C

Documenti & Download

Scheda tecnica

Scheda tecnica 505015 Panasonic ACT512 Relè per auto 12 V/DC 20 A 2 scambi

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 505015 Panasonic ACT512 Relè per auto 12 V/DC 20 A 2 scambi

Descrizione

Relè per automobile miniaturizzato sottile in alloggiamento sigillato. Disponibile come relè a bobina singola o doppia. Relè CT2 con ponte H integrato per invertitore motore. Applicazione: elettronica di comfort, alzacristalli, chiusura centralizzata, regolazione sedili, tettuccio apribile, ventola, specchietti esterni elettrici, illuminazione.

Note

Le informazioni sulla corrente di commutazione si riferiscono alla corrente di commutazione massima. Per ulteriori specifiche si prega di consultare la documentazione tecnica del produttore disponibile gratuitamente.
