Name: Pepperl+Fuchs 70101643 ICE1-8IOL-G30L-V1D Modulo I/O Industrial Ethernet Numero di ingressi: 12 x Num. uscite: 8 x Numer
Brand: Pepperl+Fuchs
SKU: 2627561
Availability: BackOrder

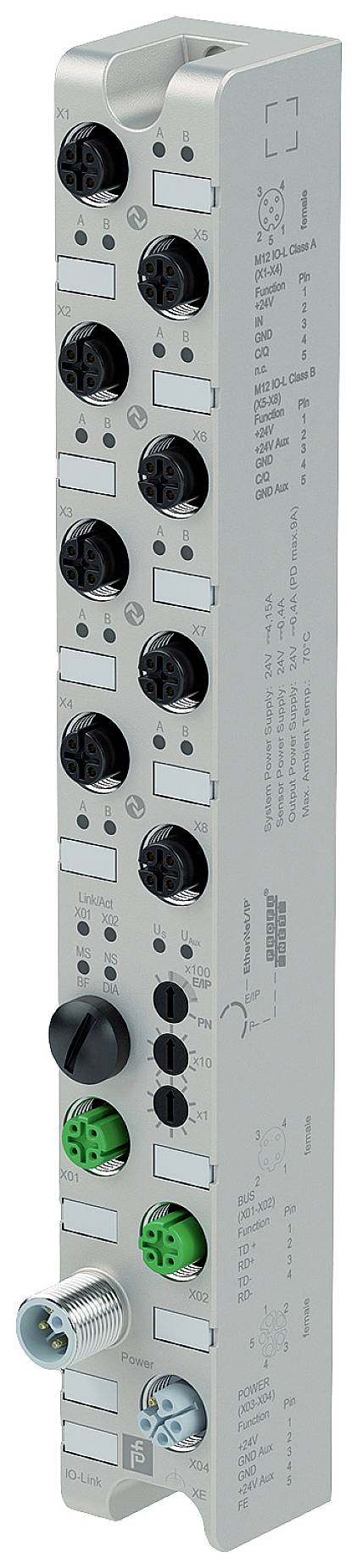

Barra di connessione industriale con otto connettori rotondi neri, due prese verdi e un attacco metallico sul lato inferiore.

Immagine simile

Scheda tecnica (PDF)

Consegna entro Mar 17 Nov

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Numero

Pezzo(i)

Totale (556,56 € / Pezzo)

594,26 €

-6 %

556,56 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Tipo prodotto: Modulo I/O

Interfaccia (Advantech): Industrial Ethernet

Tipo: ICE1-8IOL-G30L-V1D

Tensione di esercizio: 24 V/DC

Min. temperatura operativa: -20 °C

Temperatura di esercizio: -20 °C (min)

Numero I/O: 12

Numero di ingressi: 12 x

Numero uscite: 8 x

Dim.: (L x A) 30 mm x 225 mm

Altezza: 225 mm

Larghezza: 30 mm

Codice articolo produttore: 70101643

Carica senza fili: No

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2627561 Pepperl+Fuchs 70101643 ICE1-8IOL-G30L-V1D Modulo I/O Industrial Ethernet Numero di ingressi: 12 x Num. uscite: 8 x Numer

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2627561 Pepperl+Fuchs 70101643 ICE1-8IOL-G30L-V1D Modulo I/O Industrial Ethernet Numero di ingressi: 12 x Num. uscite: 8 x Numer

Descrizione

Protocollo: Profinet IO con Media Redundancy Protocol (MRP) Ethernet/IP con Device Level-Ring (DLR), numero/tipo: 4 x IO-Link classe A (X1 - X4) 4 x IO-Link classe B (X5 - X8) configurabili come: max. 8 IO-Link e 4 ingressi digitali max. 12 ingressi digitali max. 8 uscite digitali e 4 ingressi digitali a prova di cortocircuito

Testo tradotto automaticamente

Versione

Dati generali
Numero file UL: E223772
Display/comandi
Display a LED: Vedere il manuale
Interruttore rotante: Impostazione del protocollo del bus di campo
Dati elettrici
Tensione di esercizio nominale: 18... 30 V
Tensione nominale: 24 V CC
Assorbimento di corrente: tipo. 180 mA
Portata di corrente: max. 2 x 16 A per modulo | (corrente di loop passante tramite alimentazione di tensione codificata a L) | corrente totale max. 9 A per modulo
Isolamento galvanico: Tra US e ULinterfaccia 1
Tipo di interfaccia: Industrial Ethernet
Fisico: M12, codifica D.
Protocollo: Profinet IO con Media Redundancy Protocol (MRP) | Ethernet/IP con Device Level-Ring (DLR)
Velocità di trasmissione: 10/100 MBit/s
Ingressi/uscite
Numero/tipo: 4 x IO-Link classe A (X1 - X4) | 4 x IO-Link classe B (X5 - X8) | configurabili come: | max. 8 IO-Link e 4 ingressi digitali | max. 12 ingressi digitali | max. 8 uscite digitali e 4 ingressi digitali | a prova di cortocircuito
Alimentazione sensore: max. 500 mA per porta (X1 - X8) tramite L+ (Pin 1)
Corrente di uscita: max. 500 mA per porta (X1 - X8) tramite C/Q (Pin 4) | max. 2 A per porta (X5 - X8) tramite UAux (Pin 2)
Conformità alle direttive
Compatibilità elettromagnetica
DIRETTIVA 2014/30/UE: EN 61000-6-2:2005, EN 61000-6-4:2007+A1:2011
Conformità agli standard
Tipo di protezione: EN 60529:2000
Standard bus di campo: Tipo 1 comune. IEC 61131-2
Emissione di disturbi: EN 61000-6-4:2007+A1:2011
Immunità ai disturbi: EN 61000-6-2:2005
Resistenza agli urti: EN 61131-2:2004
Condizioni ambientali
Temperatura ambiente: Da -20 a 70 °C 158 °F)
Temperatura di stoccaggio: -40... 70 °C (-40 °C) 158 °F)
Temperatura di avviamento a freddo: -40 °C (-40 °F)
Umidità relativa: max. 95 %
Altezza d'impiego: 0... 2000 m
Resistenza agli urti e agli urti: 50 g, 11 ms, tutti gli assi
Resistenza alle vibrazioni: 15 g a 5 - 500 Hz
Grado di inquinamento: 3
Dati meccanici
Elementi di contatto: PA
Lunghezza alloggiamento: 33,4 mm
Larghezza dell'alloggiamento: 30 mm
Altezza alloggiamento: 225 mm
GRADO DI PROTEZIONE: IP65/IP67/IP69K
Collegamento: Alimentazione M12, codifica L | Fieldbus M12, codifica D | ingressi/uscite M12, codifica A
Materiali
Contatti: CuSn, placcato oro | CuNi, placcato oro
Alloggiamento: zinco pressofuso
Guarnizione: FKM
Massa: 480 g
Coppia di serraggio viti di fissaggio: 1 Nm
Coppia di serraggio del raccordo del cavo: max. 0,5 Nm
Struttura: Alloggiamento da campo
Coppia di serraggio delle viti di serraggio: 0,5 Nm
