Ripetitore Anybus ProfiHub B5+R Tensione di funzionamento: 12 V/DC, 24 V/DC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
1471,31 €
3
2% = 35,90 €
1435,41 €
5
3% = 50,17 €
1421,14 €
10
4% = 59,74 €
1411,57 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (1471,31 € / Pezzo)
1471,31 €
IVA escl.
Spedizione gratuita
Highlights & Dettagli
Ripetitore ProfiHub B5+R.
- Installazione e rimozione di slave durante il funzionamento
- Ogni canale è a prova di cortocircuito
- Struttura compatta e robusta
- Display con visualizzazione dello stato e degli errori per ogni canale
- I collegamenti DB9 e i morsetti a vite possono essere misti
- Adatto per tutti i cavi DP
- Topologia di rete in base alle dimensioni
- Reti facilmente espandibili
- Consente di risparmiare sui costi
Dati tecnici
- Tipo prodotto
Ripetitore
- Tipo
ProfiHub B5+R
- Tensione di esercizio
12 V/DC
24 V/DC
- Max. temp. operativa
70 °C
- Min. temperatura operativa
-25 °C
- Tensione d'esercizio
12-24 V/DC
- Temperatura di esercizio
-25 fino a 70 °C
- Dim.
(L x A) 113 mm x 35 mm
- Altezza
35 mm
- Larghezza
113 mm
- Codice articolo produttore
17020R
- Assorbimento di corrente
275 mA a 24 V di alimentazione
Documenti & Download
Scheda tecnica
Scheda tecnica 2986318 Ripetitore Anybus ProfiHub B5+R Tensione di funzionamento: 12 V/DC, 24 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 2986318 Ripetitore Anybus ProfiHub B5+R Tensione di funzionamento: 12 V/DC, 24 V/DC
Dichiarazione di conformità
Dichiarazione di conformità 2986318 Ripetitore Anybus ProfiHub B5+R Tensione di funzionamento: 12 V/DC, 24 V/DC
Descrizione

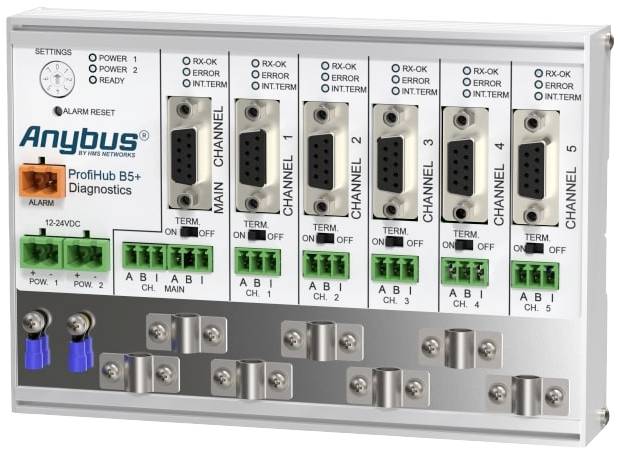

Ripetitore ProfiHub B5+R.
ProfiHub B5+R è un ripetitore IP20 avanzato, flessibile e robusto per installazioni Profibus DP. Con esso è possibile creare lunghe linee di derivazione e strutture con strutture a stella o ad albero in ambienti IP20.
PROFIBUS DP è un bus di comunicazione ad alta velocità con rigorose linee guida tecniche per le linee di derivazione, in quanto, ad esempio, possibili riflessi possono facilmente causare interferenze di comunicazione. Se è necessario impostare linee di derivazione o segmenti a forma di stella, ciò richiede di solito costosi investimenti per i ripetitori.
Come componenti innovativi per queste applicazioni, ProfiHub B5+R è una soluzione economica perfetta per la realizzazione di linee di derivazione sicure in reti DP ad alta velocità. Ha la funzionalità di un ripetitore trasparente a 5 ingressi con canali separati galvanicamente. Ciò consente la costruzione di strutture di rete con linee di derivazione prolungate, ciascuna con un massimo di 31 dispositivi e con la stessa lunghezza della linea bus principale. ProfiHub B5+R congela i messaggi inviati su un canale e li inoltra a tutti gli altri canali (topologia a piede di pollo).
Poiché ProfiHub B5+R produce segmenti isolati galvanicamente, i dispositivi possono ora essere smontati e installati durante il funzionamento. Inoltre, le interferenze elettriche sul bus e le interferenze EMC su una linea di derivazione non si diffondono sugli altri segmenti. La logica intelligente e i circuiti di isolamento del ProfiHub B5+R garantiscono che la larghezza della bit non cambi. In questo modo, i dispositivi ProfiHub non sono soggetti a limitazioni per la connessione seriale. La logica riconosce automaticamente anche la velocità di trasmissione.
Per facilitare il lavoro di installazione, la terminazione è integrata con resistenze terminali e può essere attivata/disattivata. Anche il principio di messa a terra è selezionabile: Messa a terra diretta o capacitiva. I ProfiHub sono alimentati con una tensione continua di 10-32 volt (sono disponibili anche versioni per una tensione alternata di 110/230 V). Per la risoluzione dei problemi, la manutenzione e la messa in funzione, i ProfiHub dispongono di un display sul lato esterno che mostra lo stato dei singoli canali (dati (dati) ed errori (errori)).
Testo tradotto automaticamente
ProfiHub B5+R è un ripetitore IP20 avanzato, flessibile e robusto per installazioni Profibus DP. Con esso è possibile creare lunghe linee di derivazione e strutture con strutture a stella o ad albero in ambienti IP20.
PROFIBUS DP è un bus di comunicazione ad alta velocità con rigorose linee guida tecniche per le linee di derivazione, in quanto, ad esempio, possibili riflessi possono facilmente causare interferenze di comunicazione. Se è necessario impostare linee di derivazione o segmenti a forma di stella, ciò richiede di solito costosi investimenti per i ripetitori.
Come componenti innovativi per queste applicazioni, ProfiHub B5+R è una soluzione economica perfetta per la realizzazione di linee di derivazione sicure in reti DP ad alta velocità. Ha la funzionalità di un ripetitore trasparente a 5 ingressi con canali separati galvanicamente. Ciò consente la costruzione di strutture di rete con linee di derivazione prolungate, ciascuna con un massimo di 31 dispositivi e con la stessa lunghezza della linea bus principale. ProfiHub B5+R congela i messaggi inviati su un canale e li inoltra a tutti gli altri canali (topologia a piede di pollo).
Poiché ProfiHub B5+R produce segmenti isolati galvanicamente, i dispositivi possono ora essere smontati e installati durante il funzionamento. Inoltre, le interferenze elettriche sul bus e le interferenze EMC su una linea di derivazione non si diffondono sugli altri segmenti. La logica intelligente e i circuiti di isolamento del ProfiHub B5+R garantiscono che la larghezza della bit non cambi. In questo modo, i dispositivi ProfiHub non sono soggetti a limitazioni per la connessione seriale. La logica riconosce automaticamente anche la velocità di trasmissione.
Per facilitare il lavoro di installazione, la terminazione è integrata con resistenze terminali e può essere attivata/disattivata. Anche il principio di messa a terra è selezionabile: Messa a terra diretta o capacitiva. I ProfiHub sono alimentati con una tensione continua di 10-32 volt (sono disponibili anche versioni per una tensione alternata di 110/230 V). Per la risoluzione dei problemi, la manutenzione e la messa in funzione, i ProfiHub dispongono di un display sul lato esterno che mostra lo stato dei singoli canali (dati (dati) ed errori (errori)).
Testo tradotto automaticamente
