Phoenix Contact 1042281 SOL-SC-3ST-0-DC-2MPPT-1011SE Scatola di collegamento del generatore

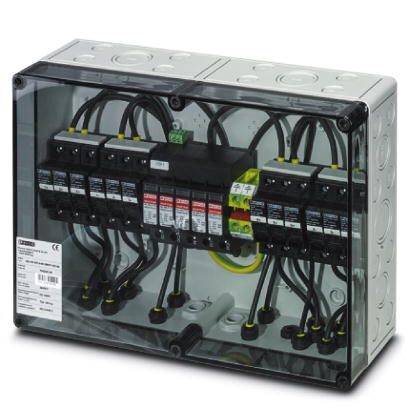

Un quadro elettrico con diversi fusibili e connessioni di cavi in un involucro metallico, adatto per applicazioni elettriche industriali.

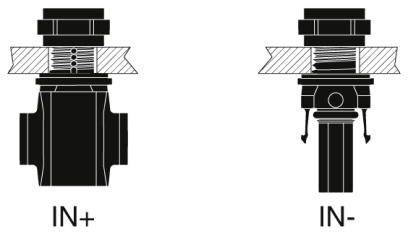

Due disegni tecnici mostrano delle valvole. La valvola di sinistra è contrassegnata da 'IN+' con frecce, la valvola di destra da 'IN-' con frecce in direzione opposta.

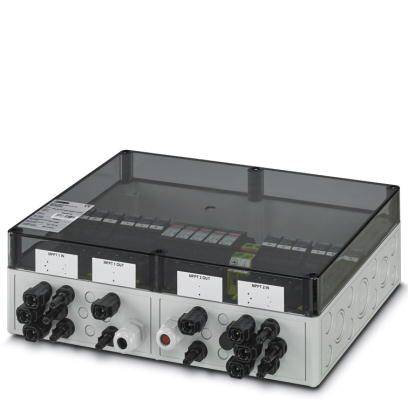

Un contenitore elettrico di connessione con più ingressi per cavi e una copertura trasparente, idoneo per applicazioni industriali.
Marcatura del "Conduttore di protezione (PE)", a strisce giallo-verdi, simboleggia la messa a terra nei circuiti elettrici. Gestione sicura dell'energia elettrica.
Segno astratto con strisce diagonali giallo-verdi e forme grigie. In basso un simbolo con una linea e un semicerchio, simile a un simbolo di messa a terra.

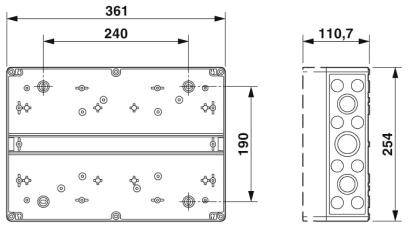

Disegno tecnico di una piastra rettangolare in metallo con dimensioni precise indicate. La vista frontale e laterale mostrano diverse posizioni dei fori.

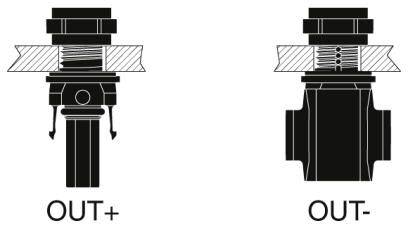

Il diagramma mostra due valvole: a sinistra 'OUT+', a destra 'OUT-'. A sinistra sono presenti frecce disegnate per indicare il flusso; a destra non sono presenti frecce.

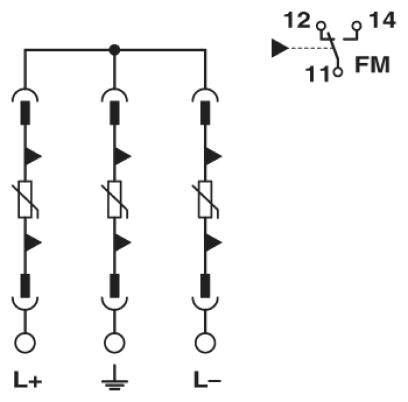

Schema elettrico con tre circuiti paralleli, simbolo di messa a terra, diodi ed etichette dell'interruttore '12', '14', '11', 'FM'.

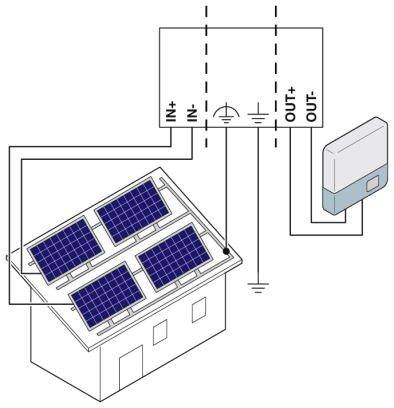

Un diagramma mostra un impianto solare su un tetto collegato a un inverter. L'elettricità scorre dall'impianto verso l'inverter.
1/9
Immagine simile
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Non disponibile
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Totale (705,00 € / Pezzo)
705,00 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Dati tecnici

  • Tipo di protezione: IP65
  • Temperatura ambiente (funzionamento): da -20 °C ... +55 °C
  • Materiale coperchio/sportello: Policarbonato (trasparente)
  • Numero di ingressi stringa: 3 (per tracker MPP)
  • Corrente per stringa: 12 A.
  • Numero di uscite: 1 (per tracker MPP)
  • Numero di tracker MPP supportati: 2
  • Tipo di ingresso cavi: SUNCLIX
  • Sezione del cavo ingresso stringa: 2,5 mm² - 6 mm²
  • Sezione del cavo uscita: 6 mm² - 16 mm²
Tipo prodotto

Scatola di collegamento del generatore

Dim.

(L x A x P) 361 x 254 x 111 mm

Contenuto

1 pz.

Larghezza

361 mm

Altezza

254 mm

Profondità

111 mm

Tensione sistema

1000 V

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2209017 Phoenix Contact 1042281 SOL-SC-3ST-0-DC-2MPPT-1011SE Scatola di collegamento del generatore

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209017 Phoenix Contact 1042281 SOL-SC-3ST-0-DC-2MPPT-1011SE Scatola di collegamento del generatore

Descrizione

Combinazione di dispositivi di commutazione normalizzata grazie all'applicazione della norma DIN EN 61439.

Testo tradotto automaticamente.
