Acquista Phoenix Contact 2404569 SOL-SC-2ST-0-DC-2MPPT-1101 Scatola di collegamento del generatore da Conrad

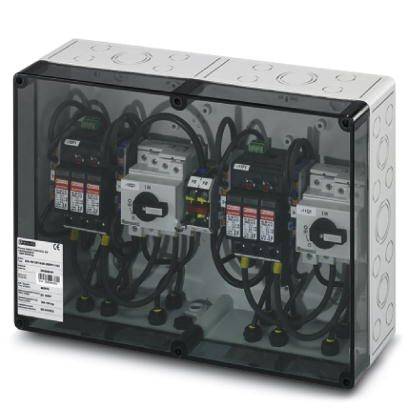

Armadio elettrico con tre interruttori di potenza e cablaggio, involucro trasparente.

Immagine simile

Il diagramma mostra i connettori elettrici: a sinistra 'IN+' e a destra 'IN-'. Distingue il polo positivo e negativo per i collegamenti.

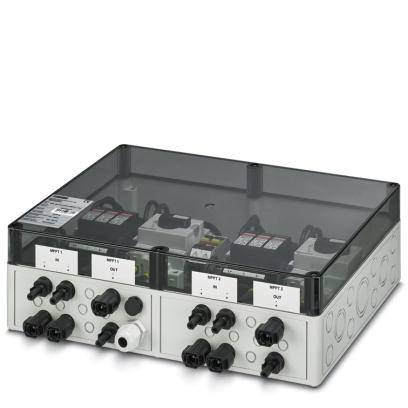

Un quadro elettrico grigio-nero con più connessioni e due elementi di commutazione. Adatto per applicazioni industriali.

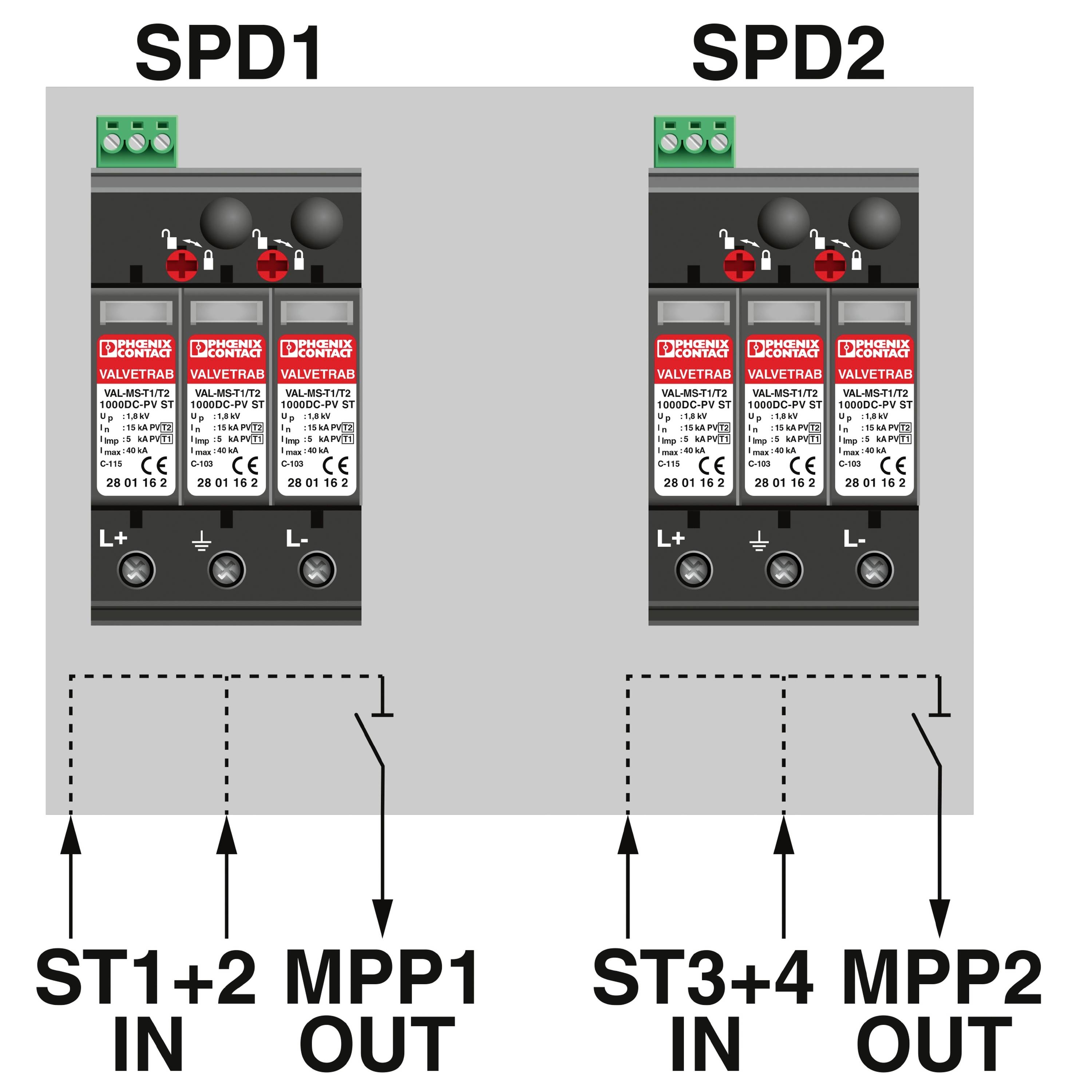

Ecco la traduzione in italiano:<br><br>"Questo è un diagramma di un circuito elettronico con due moduli SPD (SPD1 e SPD2), che mostra i collegamenti a ST1+2, MPP1, ST3+4 e MPP2."

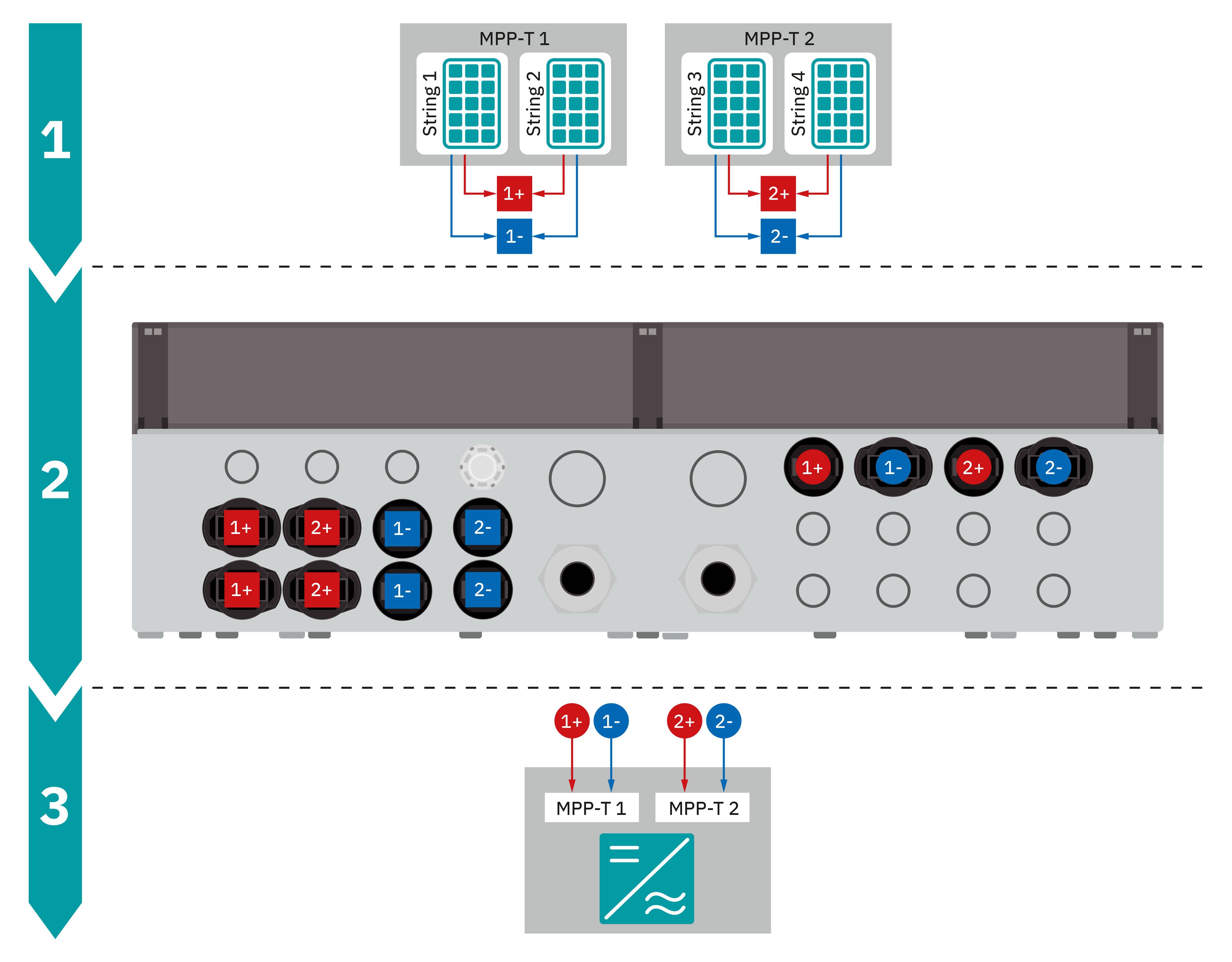

'Schema di un inverter con due tracker MPP. In alto due stringhe di moduli solari, al centro l'inverter, in basso i connettori.'

Grafica di un simbolo di messa a terra con marcatura a strisce giallo-verdi, due cerchi argentati al centro, che rappresenta un collegamento di terra.

Illustrazione di un elemento di sicurezza con un motivo a strisce verde-giallo e diverse parti grigie, tra cui un simbolo di messa a terra.

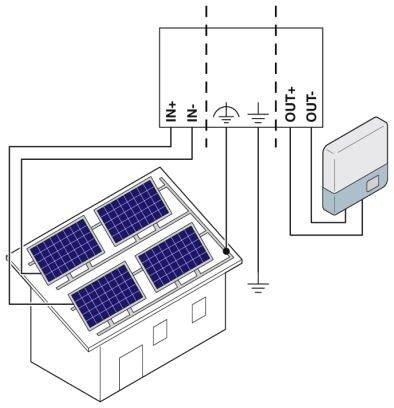

Diagramma di un impianto solare: Un tetto di casa con pannelli solari collegati a un inverter. Flusso di energia dai pannelli alla fonte di alimentazione.

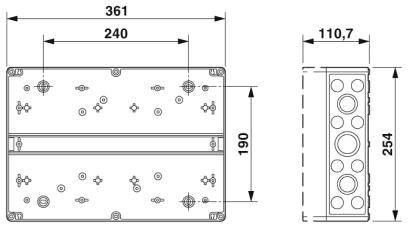

Disegno tecnico di una piastra rettangolare in metallo con fori, dimensioni: 361x190 mm, vista laterale mostra un'altezza di 254 mm.

'OUT+' mostra un connettore con un anello fisso e frecce per il flusso. 'OUT-' mostra un connettore senza dettagli aggiuntivi.

'Schema elettrico con tre linee parallele, ciascuna contenente un fusibile e un diodo, collegato a un interruttore FM a 12 e 14.'

1/11

Immagine simile

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (446,72 € / Pezzo)

446,72 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

Scatola di collegamento del generatore

Installazione e messa in funzione rapide
Combinazione di interruttori a norma grazie all'applicazione della norma DIN EN 61439
Consulenza orientata alle applicazioni
Ampia gamma di scatole di derivazione per generatore già disponibili in magazzino

Dati tecnici

Tipo di protezione: IP65
Temperatura ambiente (funzionamento): da -20 °C ... +50 °C
Materiale coperchio/sportello: Policarbonato (trasparente)
Numero di ingressi stringa: 2 (per tracker MPP)
Corrente per stringa: 16 A.
Numero di uscite: 1 (per tracker MPP)
Numero di tracker MPP supportati: 2
Tipo di ingresso cavi: SUNCLIX
Sezione del cavo ingresso stringa: 2,5 mm² - 6 mm²
Sezione cavo uscita: 2,5 mm² - 6 mm²
Potenza di commutazione: 32 A (1000 V / per tracker MPP)

Tipo prodotto: Scatola di collegamento del generatore

Dim.: (L x A x P) 361 x 254 x 111 mm

Peso: 4.8020

Contenuto: 1 pz.

Larghezza: 361 mm

Altezza: 254 mm

Profondità: 111 mm

Tensione sistema: 1000 V

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2209753 Phoenix Contact 2404569 SOL-SC-2ST-0-DC-2MPPT-1101 Scatola di collegamento del generatore

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209753 Phoenix Contact 2404569 SOL-SC-2ST-0-DC-2MPPT-1101 Scatola di collegamento del generatore

Descrizione

Per proteggere in modo ottimale gli impianti fotovoltaici da fulmini e sovratensioni, è necessario l'utilizzo di scatole di collegamento per generatore. Le scatole di connessione del generatore pronte per l'installazione e subito collegabili sono soluzioni di sistema affidabili che proteggono l'inverter direttamente dagli ingressi di tensione continua o alternata. In questo modo gli accoppiatori di sovratensione vengono scaricati direttamente sul potenziale di terra.
