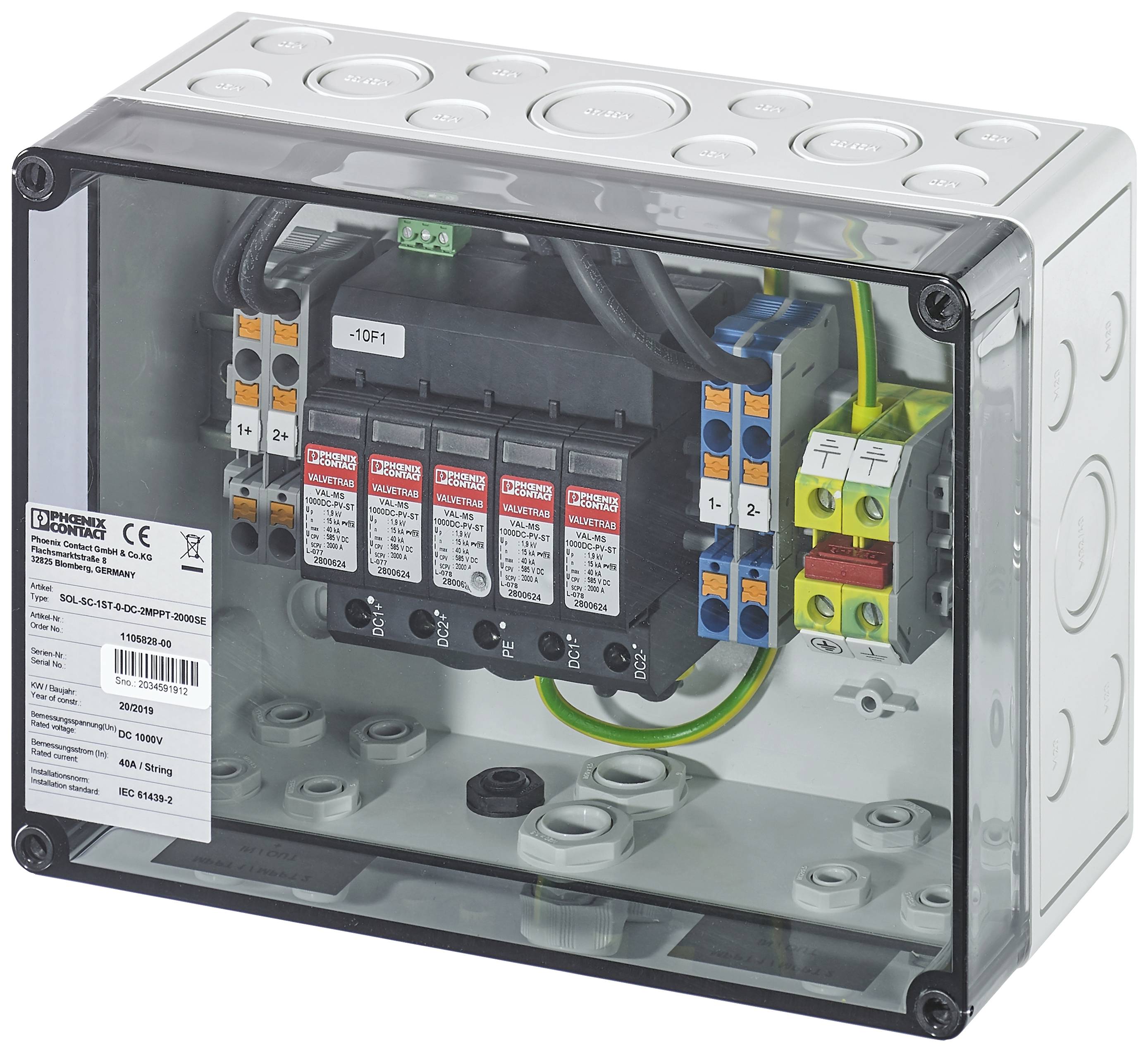

Un quadro elettrico con più fusibili e cablaggi. Sono visibili morsetti colorati e un'etichetta.

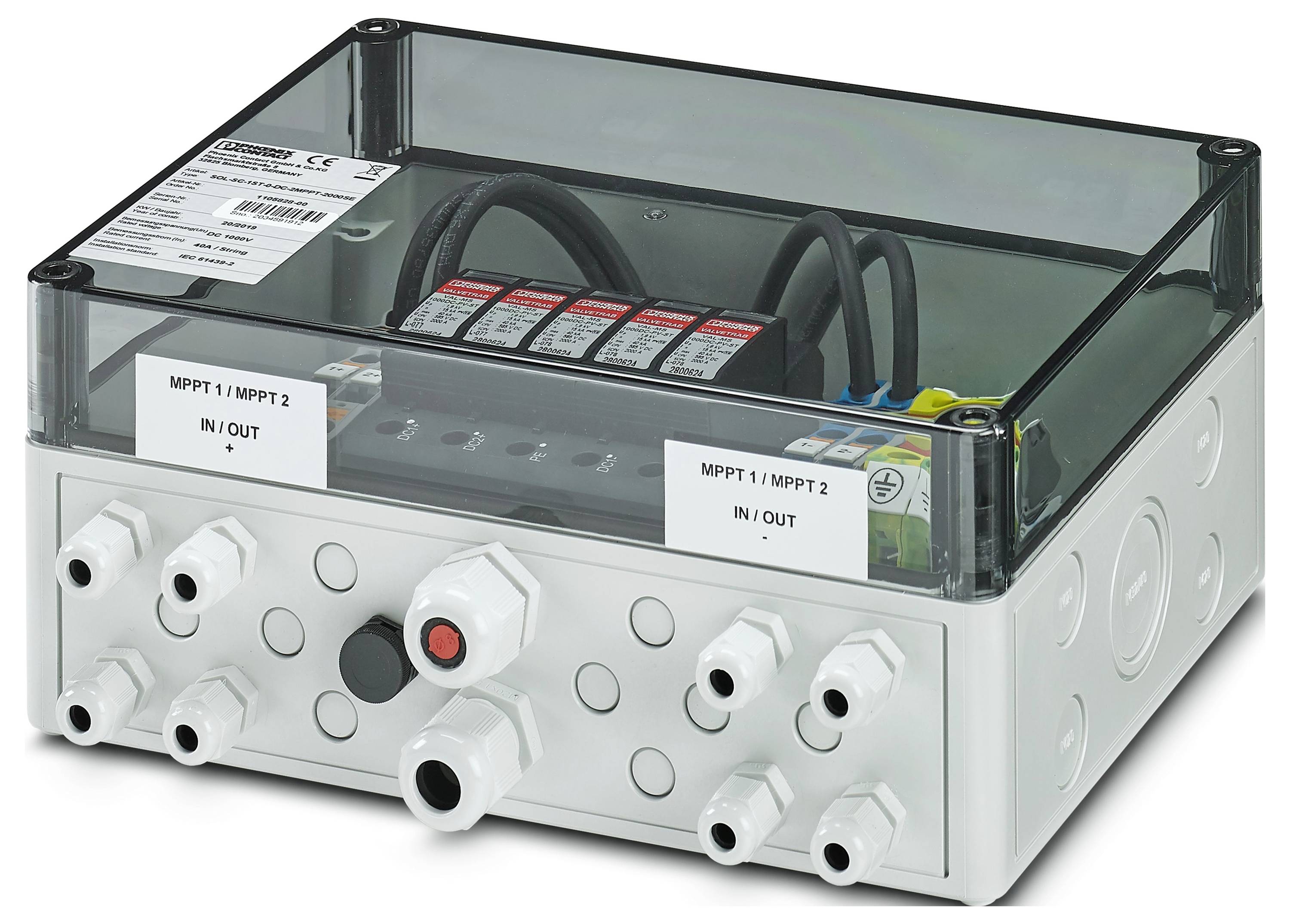

Scatola di distribuzione solare con diversi attacchi cavo e ingressi contrassegnati 'MPPT 1 / MPPT 2 IN / OUT'. Involucro trasparente che mostra il cablaggio interno e i circuiti.

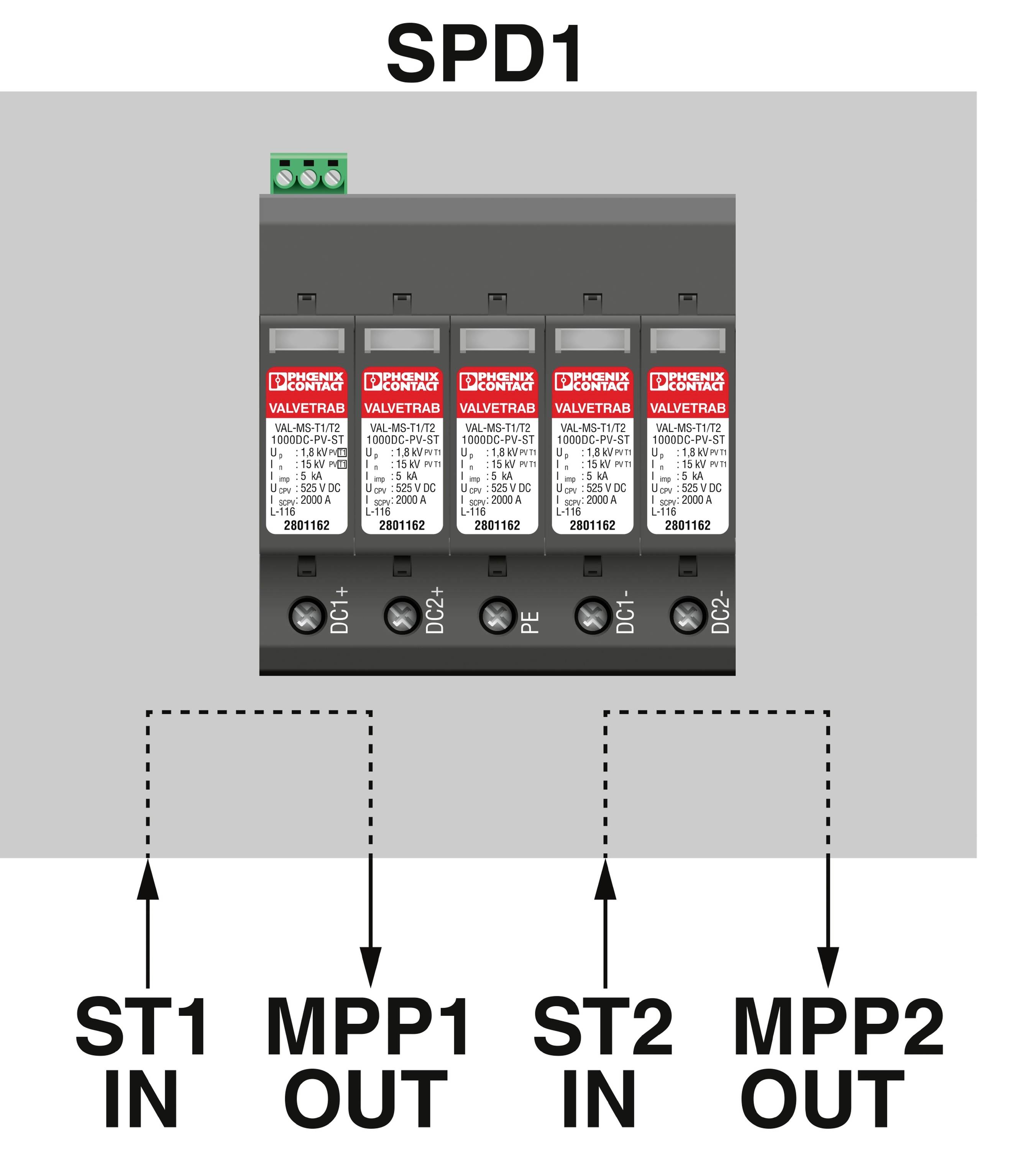

Dispositivo con cinque fusibili, etichettati da sinistra a destra: DC1+, DC1-, PE, DC2-, DC2+. Sotto, connettori ST1 IN, MPP1 OUT, ST2 IN, MPP2 OUT.

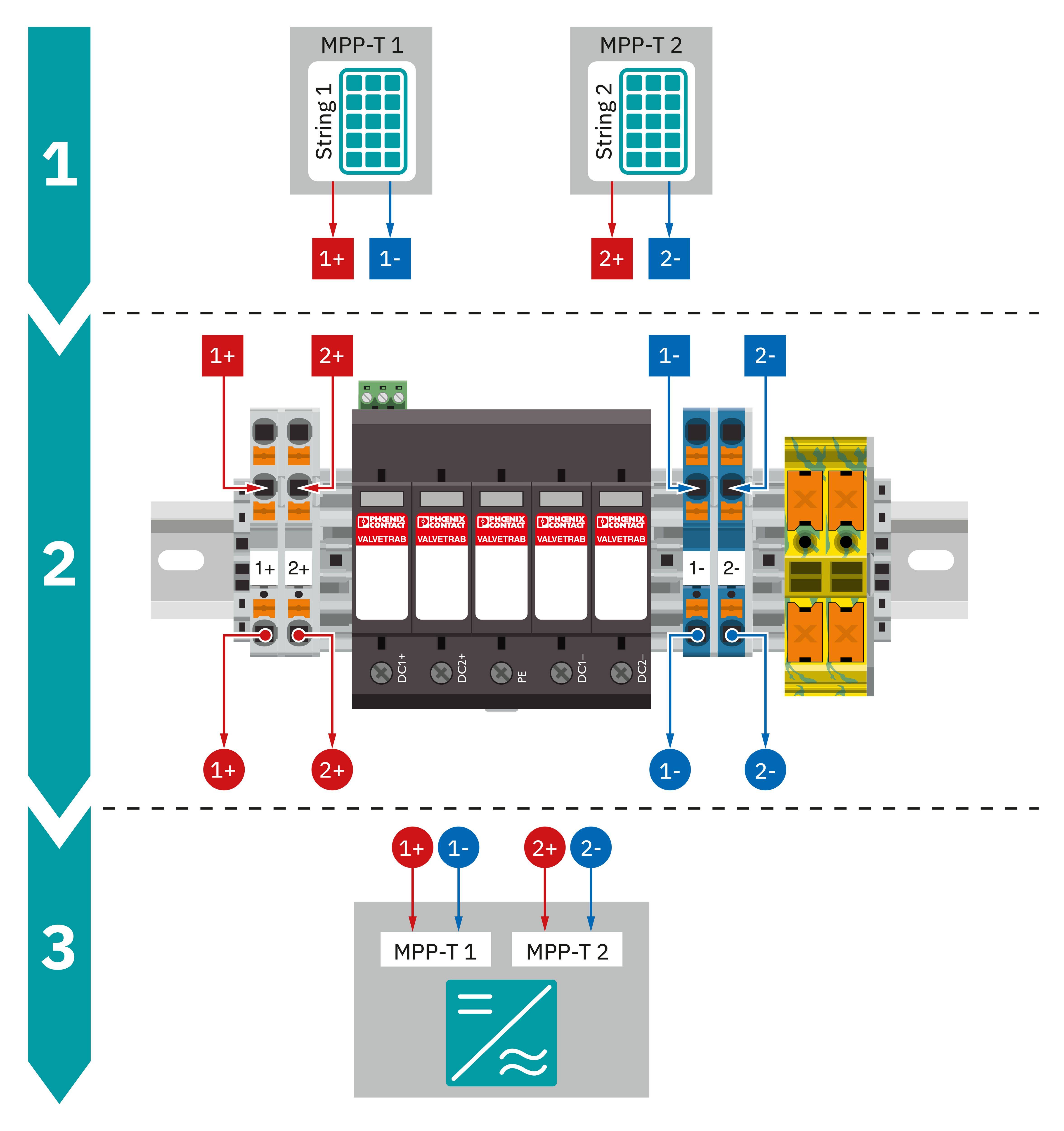

Schema a tre livelli per impianti solari: in alto due connessioni di moduli, al centro protezione contro le sovratensioni, in basso collegamento agli inverter.

1/4

Scheda tecnica (PDF)

Disponibile a breve

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Numero

Pezzo(i)

Totale (172,12 € / Pezzo)

172,12 €

IVA escl.

Spedizione gratuita

Segnala un problema

Highlights & Dettagli

Scatola di collegamento del generatore

Installazione e messa in funzione rapideCombinazione di dispositivi di commutazione normalizzata grazie all'applicazione della norma DIN EN 61439Consulenza orientata all'applicazioneAmpio portfolio di scatole di collegamento per generatore a stock

Dati tecnici

Tipo di protezione: IP65Classe di protezione: IITemperatura ambiente (funzionamento): da -20 °C ... +55 °CMateriale coperchio/sportello: Policarbonato (trasparente)Materiale alloggiamento: PolicarbonatoNumero di ingressi stringa: 1 (per tracker MPP)Corrente per stringa: 40 A.Numero di uscite: 1 (per tracker MPP)Numero di tracker MPP supportati: 2Dispositivo di protezione da sovratensione: T2Tipo di ingresso del cavo: Raccordo a viteSezione del cavo ingresso stringa: 2,5 mm² - 6 mm²Sezione cavo uscita: 2,5 mm² - 6 mm²

Tipo prodotto: Scatola di collegamento del generatore

Dim.: (L x A x P) 254 x 180 x 111 mm

Peso: 2262 g

Contenuto: 1 pz.

Larghezza: 254 mm

Altezza: 180 mm

Profondità: 111 mm

Tensione sistema: 1000 V

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2530736 Phoenix Contact 1105828 SOL-SC-1ST-0-DC-2MPPT-2000SE Scatola di collegamento del generatore

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2530736 Phoenix Contact 1105828 SOL-SC-1ST-0-DC-2MPPT-2000SE Scatola di collegamento del generatore

Descrizione

Per proteggere in modo ottimale gli impianti fotovoltaici da fulmini e sovratensioni, è necessario l'utilizzo di scatole di collegamento per generatore. Le scatole di connessione del generatore pronte per l'installazione e subito collegabili sono soluzioni di sistema affidabili che proteggono l'inverter direttamente dagli ingressi di tensione continua o alternata. In questo modo gli accoppiatori di sovratensione vengono scaricati direttamente sul potenziale di terra.
