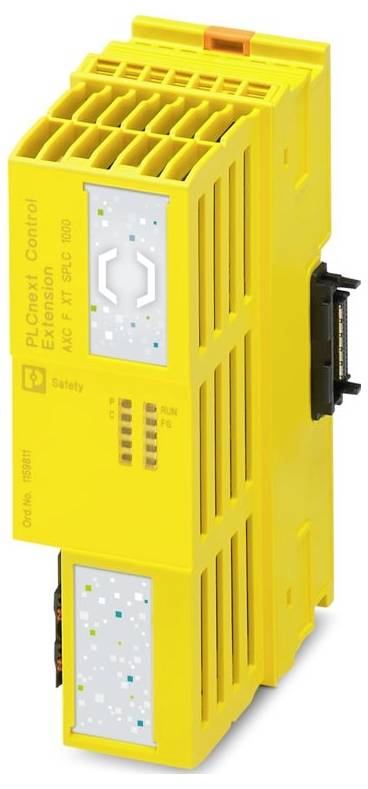

Immagine simile
Phoenix Contact 1159811 AXC F XT SPLC 1000 Modulo di espansione PLC 24 V/DC
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (509,00 € / Pezzo)
509,00 €
IVA incl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Estensione controllo PLCnext
- Forma: Modulare
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,2 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 45 mm
- Altezza: 126,93 mm
- Profondità: 75 mm
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -25 °C a ... Da -60 °C a 2000 m di altezza;da -25 °C a ... Da -55 °C a 3000 m di altezza;da -25 °C a ... Da 50 °C a 4000 m di altezza
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Nota: Configurazione: Profili di sicurezza attivi
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95% (in conformità con DIN EN 61131-2)
- Urti (in funzione): 30 g (in conformità con EN 60068-2-27/IEC 60068-2-27)
- Vibrazioni (funzionamento): 5g (in conformità con EN 60068-2-6/IEC 60068-2-6)
- Denominazione collegamento: Spina F Axioline
- Lunghezza di spellatura: 8 mm
- Generale: Se il modulo SPLC-1000 è alimentato con AXC F 2152, è necessario utilizzare il modulo base bus AXC BS L 2.
- ATEX: ATEX
- IECEx: IECEx
- Identificazione: Sicurezza IT industriale, componente IACS
- UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
- Dissipazione di potenza massima alla condizione nominale: tipo. 1,92 W;tip. 1,92 W
- CLASSE DI PROTEZIONE III (IEC 61140, EN 61140, VDE 0140-1)
- Dimensioni esterne: Dimensione esterna
- Larghezza / altezza / profondità: 45 mm / 126,93 mm / 75 mm (la profondità si applica quando si utilizza una guida portante TH 35-7.5 (in conformità con EN 60715).)
- Pressione dell'aria (in funzione): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Intervallo di tensione di alimentazione: 19,2 V DC ... 30 V CC (incluse tutte le tolleranze, incluso il ripple)
- Certificato: IITS2 029429 0027
- Tecnologia di collegamento: Tecnologia di collegamento
- Umidità consentita (stoccaggio/trasporto): 5% ... 95% (in conformità con DIN EN 61131-2)
- Nota per l'applicazione: Solo per uso industriale
- Assorbimento di corrente: max. 100 ma;tip. 80 mA
- Collegamento conduttore: Collegamento conduttore
- Funzione: Funzione
- Cablaggio di protezione: Protezione contro l'inversione di polarità | diodo di protezione contro l'inversione di polarità;protezione contro i transienti | diodo soppressore
- Alimentazione: Alimentazione
- Pressione dell'aria (stoccaggio/trasporto): 58 kPa ... 106 kPa (fino a 4500 m di altezza)
- Assorbimento di corrente tipico: 80 ma
- Assorbimento di corrente massimo: 100 ma
- Caratteristiche speciali: Processo di sviluppo certificato in conformità con IEC 62443-4-1; prodotto certificato in conformità con IEC 62443-4-2
- Nota sulle indicazioni dimensionali: La profondità si applica quando si utilizza una guida portante TH 35-7.5 (in conformità con EN 60715).
- Tensione di alimentazione: 24 V DC
- UL ex, Stati Uniti/Canada: UL ex, Stati Uniti/Canada
- Requisiti di sistema: Requisiti di sistema
- Server web: No
- Spina F Axioline: Spina F Axioline
- Strumento tecnico: Ingegnere PLCnext
- Resistenza ai gas a rischio di funzionamento in conformità con DIN 40046-36/ DIN 40046-37: L'uso del dispositivo è vietato in queste condizioni ambientali.
- Funzione di sicurezza: Sì
- Potenziali: Alimentazione della tensione logica UL: Potenziali: Alimentazione della tensione logica UL
- Display: Display
- Urti (conservazione/trasporto): 30 g (in conformità con EN 60068-2-27/IEC 60068-2-27)
- Vibrazioni (conservazione/trasporto): 5g (in conformità con EN 60068-2-6/IEC 60068-2-6)
- Display diagnostico: No
- Funzione di ridondanza: No
- Sicurezza informatica industriale: Sicurezza informatica industriale
- Tipo prodotto
Modulo di espansione PLC
- Tipo
AXC F XT SPLC 1000
- Tensione di esercizio
24 V/DC
- Altezza
126.93 mm
- Lunghezza
75 mm
- Larghezza
45 mm
IP20
- Dim.
(L x L x A) 75 x 45 x 126.93 mm
- Codice articolo produttore
1159811
- Modello
Modulare
- Montaggio
Montaggio delle guide portanti
- Contenuto
1 pz.
- Profondità
74.25 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3565172 Phoenix Contact 1159811 AXC F XT SPLC 1000 Modulo di espansione PLC 24 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3565172 Phoenix Contact 1159811 AXC F XT SPLC 1000 Modulo di espansione PLC 24 V/DC
Descrizione
Modulo di espansione PLC, estensione controllo PLCnext, host PROFIsafe F, dispositivo PROFIsafe F, ingegnere PLCnext, certificato in conformità con IEC 62443-4-2.
