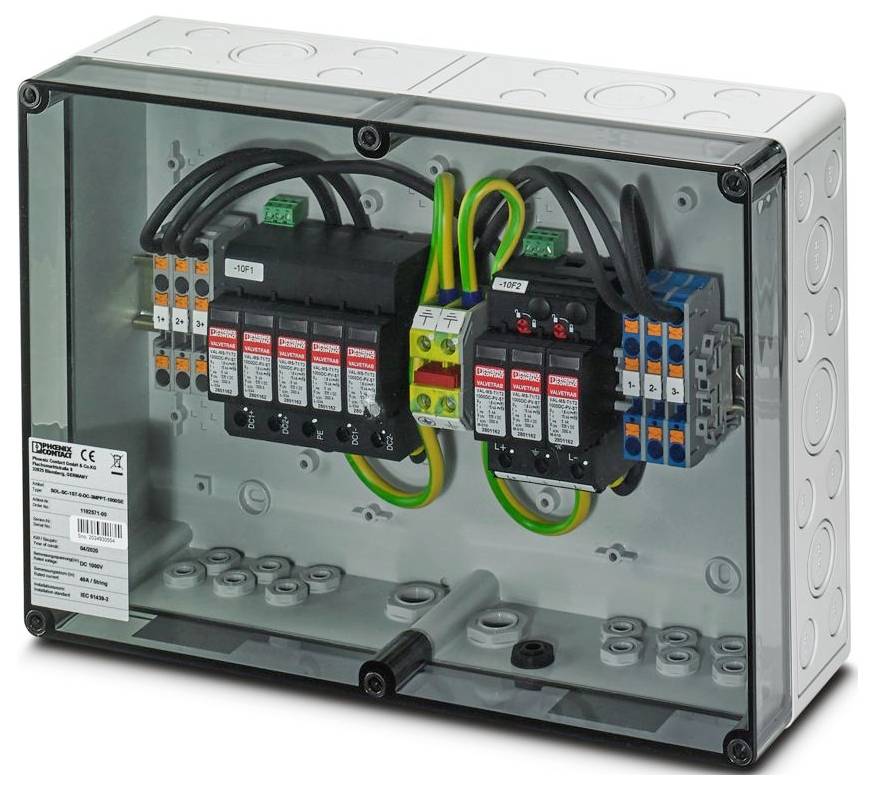

Phoenix Contact 1182571 SOL-SC-1ST-0-DC-3MPPT-1000SE Scatola di collegamento del generatore
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Numero
Totale (315,57 € / Pezzo)
315,57 €
IVA escl.
Spedizione gratuita
Dati tecnici
- Tensione MPP un. max. 1000 V CC
- Tipo di protezione: IP65
- Temperatura ambiente (in funzione): Da -20 °C a ... 55 °C
- Materiale alloggiamento: Policarbonato
- Materiale coperchio/sportello: Policarbonato (trasparente)
- Numero di ingressi (stringa): 1 (per tracker MPP)
- Numero di tracker MPP supportati: 3
- Numero di uscite (MPP-Tracker): 3
- Numero di uscite (± per MPP Tracker): 1 (per MPP Tracker)
- Tipo di ingresso del conduttore: Raccordo a vite
- Tipo di collegamento: Collegamento Push-in
- Tipo prodotto
Scatola di collegamento del generatore
- Dim.
(L x A x P) 361 x 254 x 111 mm
- Contenuto
1 pz.
- Larghezza
361 mm
- Altezza
254 mm
- Profondità
111 mm
- Tensione sistema
1000 V
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3565705 Phoenix Contact 1182571 SOL-SC-1ST-0-DC-3MPPT-1000SE Scatola di collegamento del generatore
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3565705 Phoenix Contact 1182571 SOL-SC-1ST-0-DC-3MPPT-1000SE Scatola di collegamento del generatore
Descrizione
Scatola di collegamento per generatore per impianti fotovoltaici fino a 1000 V CC per il collegamento di 3x 1 stringa. Con protezione da sovratensione (tipo 1/2) e pressacavi per i lati di ingresso e uscita.
Le scatole di collegamento del generatore Solarline (GABS) vengono utilizzate in piccoli sistemi di copertura così come in grandi impianti a campo aperto. I compiti principali dei GAB sono la protezione da sovratensione del sistema FV, se necessario la raccolta di stringhe e il passaggio del conduttore di terra equipotenziale di protezione al collegamento equipotenziale locale.
Ulteriori funzioni sono opzionali e dipendono dalla dotazione.
Esempi di funzioni opzionali sono la protezione delle stringhe tramite fusibili a stringa e l'attivazione delle stringhe tramite interruttore-sezionatore DC o interruttore antincendio DC.
È possibile derivare l'intera gamma di funzioni del pacchetto dalla sua denominazione di articolo (vedere la nota dell'utente relativa alla chiave del tipo del pacchetto, scaricabile nella sezione "Download").
Testo tradotto automaticamente
Le scatole di collegamento del generatore Solarline (GABS) vengono utilizzate in piccoli sistemi di copertura così come in grandi impianti a campo aperto. I compiti principali dei GAB sono la protezione da sovratensione del sistema FV, se necessario la raccolta di stringhe e il passaggio del conduttore di terra equipotenziale di protezione al collegamento equipotenziale locale.
Ulteriori funzioni sono opzionali e dipendono dalla dotazione.
Esempi di funzioni opzionali sono la protezione delle stringhe tramite fusibili a stringa e l'attivazione delle stringhe tramite interruttore-sezionatore DC o interruttore antincendio DC.
È possibile derivare l'intera gamma di funzioni del pacchetto dalla sua denominazione di articolo (vedere la nota dell'utente relativa alla chiave del tipo del pacchetto, scaricabile nella sezione "Download").
