Acquista Phoenix Contact 1719215 Morsetto per PCB 6 mm² Numero Poli (num) 4 Verde 50 pz. Pezzo da Conrad

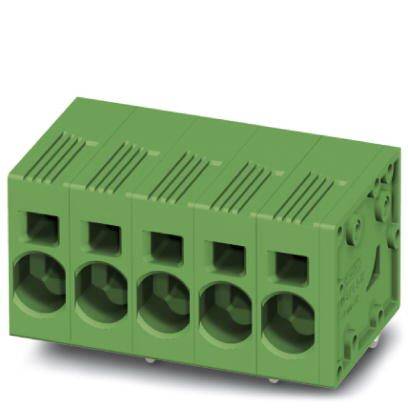

Morsettiera di connessione verde con cinque terminali, adatta per cablaggi elettrici.

Immagine simile

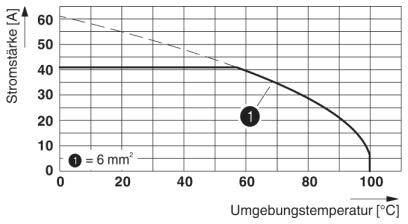

Diagramma mostra l'intensità di corrente in Ampere rispetto alla temperatura ambiente in gradi Celsius, con una linea per un diametro del cavo di 6 mm². L'intensità di corrente diminuisce all'aumentare della temperatura.

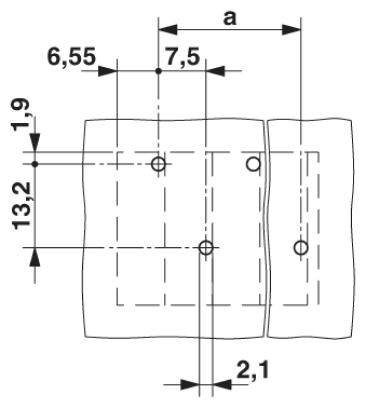

Disegno tecnico di due oggetti rettangolari con misure e fori. Misure: 6,55, 7,5, 2,1 e 13,2 unità.

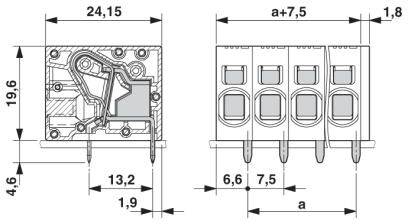

Disegno tecnico di un connettore a 4 poli con dimensioni dettagliate in millimetri, vista laterale e frontale.

1/4

Immagine simile

Tipo di imballaggio

Pezzo

Tipo prodotto

Morsetto per PCB

Passo

7.5 mm

Poli per fila

Numero Poli

Scheda tecnica (PDF)

Consegna entro Mar. 6 Ott.

Vendita e spedizione:

Conrad Electronic Termini e condizioni

Quantità (Set(s))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Numero (Confezione 50 pz.)

Set(s)

Totale (3,77 € / Pezzo)

188,52 €

IVA escl.

Spedizione gratuita

Diritto di reso di 14 giorni incluso

Segnala un problema

Highlights & Dettagli

Morsetto per circuiti stampati

Contenuto 50 pz.

Dati tecnici

Tipo di montaggio: Saldatura a onda
Numero di collegamenti: 4
Caratteristiche della superficie: Stagnata galvanicamente
Superficie metallica area di saldatura (strato di copertura): Stagno (4 - 8 µm Sn)
Materiale isolante: Pa
Gruppo materiale isolante: I
Altezza di montaggio (altezza senza pin saldato): 19,6 mm
Lunghezza pin 4,6 mm
Dimensioni pin: 1,7 x 0,8 mm
Tensione d'urto nominale (III/3): 8 kV
Frequenza: Da 10 a 150 - 10 Hz
Sezione trasversale nominale: 6 mm².

Tipo di imballaggio: Pezzo

Tipo: SPT 5/ 4-H-7,5-ZB

Tipo prodotto: Morsetto per PCB

Caratteristiche: con collegamento a molla Push In

Passo: 7.5 mm

Numero di righe: 1

Poli per fila: 4

Numero Poli: 4

Lunghezza di spellatura (max.): 15 mm

Collegamento: morsetto Push-In
Da CS

Corrente nominale: 41 A

Sezione flessibile (min.): 0.2 mm²

Corrente nominale: 41 A

Sezione rigida (min.): 0.2 mm²

Sezione flessibile (max.): 6 mm²

Sezione rigida (max.): 10 mm²

AWG min.: 24

AWG max.: 8

Materiale di contatto: Lega di Cu, stagnata

Materiale alloggiamento: Poliammide

Colore: Verde

Codice articolo produttore: 1719215

Contenuto: 50 pz.

Tensione nom.: 1000 V

Larghezza: 31.8 mm

Altezza: 24.2 mm

Lunghezza: 24.15 mm

UKCA: Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2209303 Phoenix Contact 1719215 Morsetto per PCB 6 mm² Numero Poli (num) 4 Verde 50 pz. Pezzo

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209303 Phoenix Contact 1719215 Morsetto per PCB 6 mm² Numero Poli (num) 4 Verde 50 pz. Pezzo

Descrizione

Collegamento Push-in senza utensili e a risparmio di tempo. La forza di contatto definita garantisce un contatto stabile nel tempo. Lo spazio di serraggio aperto grazie ai cacciaviti fissi consente un comodo collegamento del conduttore. Approvazione UL illimitata 600 V con pinning a zig-zag compatto. Il funzionamento e il collegamento del conduttore da una direzione consentono l'integrazione nella parte anteriore del dispositivo.

Testo tradotto automaticamente.
