Phoenix Contact 2316393 AXL P FBPS BASE Modulo di alimentazione PLC

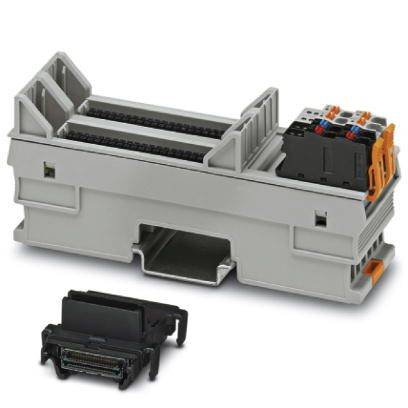

Componenti elettronici, tra cui un grande sistema di connessione rettangolare con supporti e morsetti, e accanto un connettore più piccolo di colore nero.

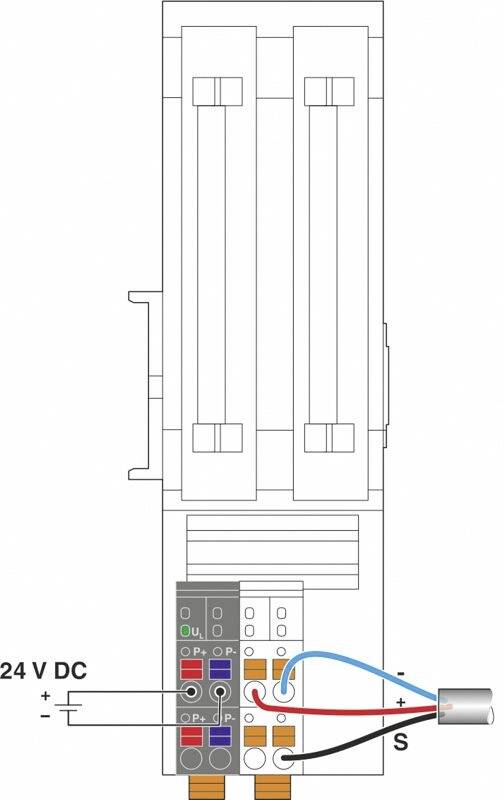

Diagramma di un circuito elettrico con connessione 24 V DC, due fusibili e quattro punti di uscita codificati a colori.

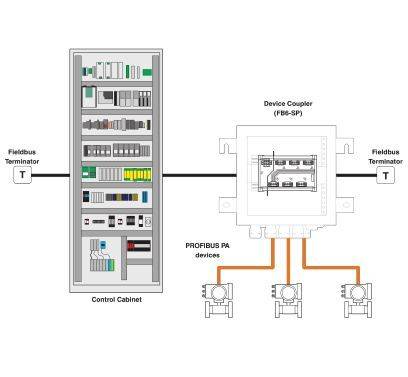

Uno schema elettrico mostra un armadio di controllo con connessioni a dispositivi Profibus PA e un accoppiatore di dispositivi (FB-SFP) per la comunicazione bus di campo.

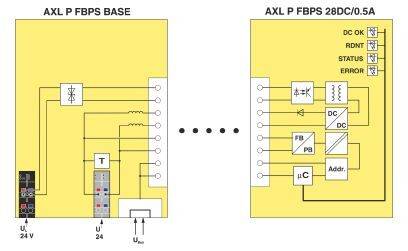

'AXL P FBPS BASE' e 'AXL P FBPS 28DC/0.5A' Schema circuitale: a sinistra morsetti di base, a destra unità di alimentazione con indicatori di stato.

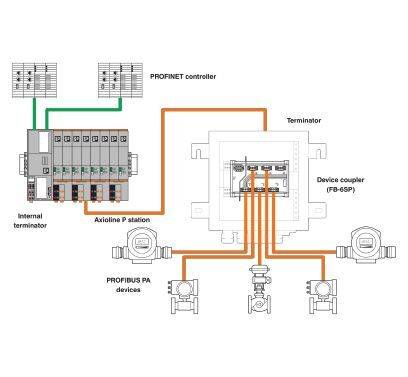

'Rappresentazione schematica di un sistema di automazione con controller PROFINET, stazione AxioLine, separatore di dispositivi e dispositivi PROFIBUS PA.'

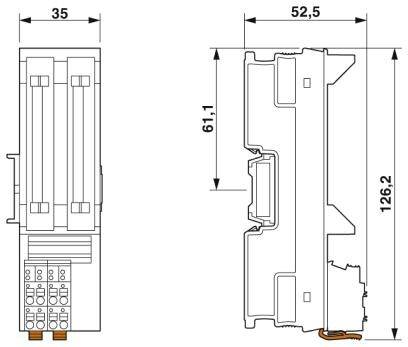

Diagramma delle dimensioni di un dispositivo elettrico: Altezza 126,2 mm, Larghezza 35 mm, Profondità 52,5 mm. Mostra vista frontale e laterale.

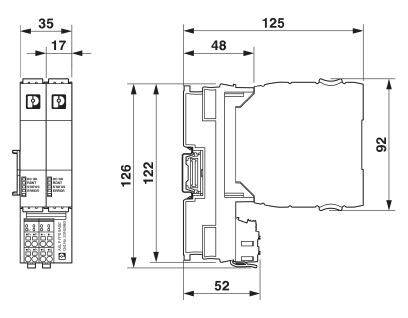

Disegno tecnico di un componente elettronico con dimensioni: larghezza 35 mm, altezza 126 mm, profondità 125 mm. Vista laterale e frontale.
1/7
Immagine simile
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Mer 17 Feb 2027
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (149,99 € / Pezzo)
149,99 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Dati tecnici

  • Temperatura ambiente (in funzione): -40 °C... 65 °C (posizione di montaggio: Montaggio a parete su guida orizzontale)
  • Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
  • Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
  • Umidità consentita (stoccaggio/trasporto): 5 %... 95 %
  • Interfaccia: PROFIBUS
  • Tipo di collegamento: Modulo base bus
  • Assorbimento di corrente tipico: 750 mA ()
  • Intervallo di tensione di alimentazione: 18,5 V CC... 30,5 V CC
  • Assorbimento di corrente massimo: 950 mA (18,5 V CC, carico 500 mA)
  • Grado di inquinamento: 2
  • Categoria di sovratensione: II
  • Sezione conduttore rigida min: 0,20 mm²
  • Sezione conduttore rigida max.: 1,50 mm²
  • Sezione del conduttore flessibile min.: 0,20 mm²
  • Sezione del conduttore flessibile max.: 1,50 mm²
  • Sezione conduttore AWG min: 24
  • Sezione conduttore AWG max. 16
Tipo prodotto

Modulo di alimentazione PLC

Tipo

AXL P FBPS BASE

Altezza

130 mm

Lunghezza

125 mm

Larghezza

35 mm

IP20

Dim.

(L x L x A) 125 x 35 x 130 mm

Codice articolo produttore

2316393

Max. Temperatura ambiente

65 °C

Min. Temperatura ambiente

-40 °C

Contenuto

1 pz.

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2209709 Phoenix Contact 2316393 AXL P FBPS BASE Modulo di alimentazione PLC

Scheda tecnica 2209709 Phoenix Contact 2316393 AXL P FBPS BASE Modulo di alimentazione PLC

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2209709 Phoenix Contact 2316393 AXL P FBPS BASE Modulo di alimentazione PLC

Descrizione

Zoccolo Axioline P per spina di alimentazione PA PROFIBUS. Ridondanza disponibile se sono installati due connettori. La ridondanza viene mantenuta tramite il connettore backplane tramite più socket.

Testo tradotto automaticamente.
