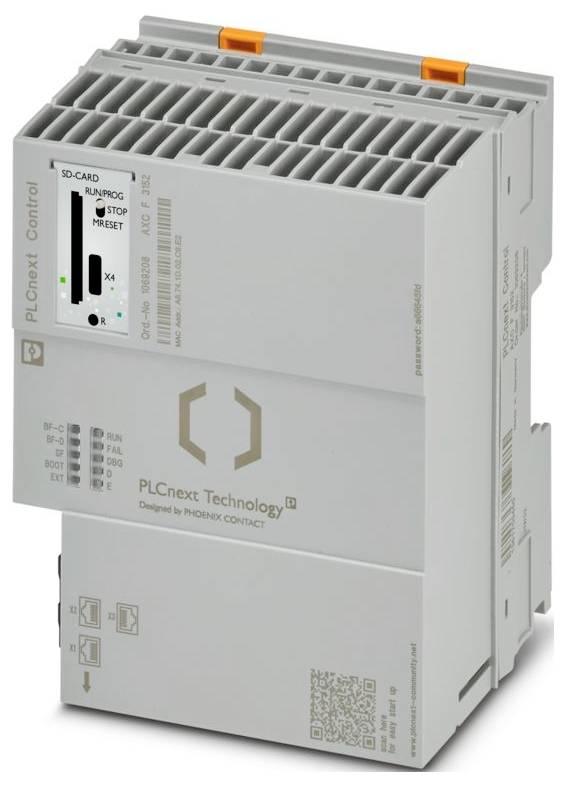

Phoenix Contact AXC F 3152 1069208 Controllo 24 V/DC, 5 V/DC
EAN:
Codice produttore
Articolo n°:
Scheda tecnica (PDF)
Quantità (Pezzo(i))
Risparmio
Prezzo dell'imballaggio (IVA escl.)
1
-
2036,89 €
3
2% = 49,70 €
1987,19 €
5
3% = 69,46 €
1967,43 €
10
4% = 82,70 €
1954,19 €
I prezzi a scala possono variare a seconda del venditore
Risparmio 0,00 €
Numero
Totale (2036,89 € / Pezzo)
2036,89 €
IVA escl.
Spedizione gratuita
Dati tecnici
- Famiglia di prodotti: Controllo PLCnext
- Forma: Modulare
- Tipo di collegamento: USB tipo C.
- Sezione del conduttore flessibile: 0,2 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 100 mm
- Altezza: 126,93 mm
- Profondità: 75 mm
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20 (indicazione del produttore, nessuna valutazione da parte di UL)
- Temperatura ambiente (in funzione): Da -25 °C a ... Da -60 °C a 2000 m di superficie (attenzione al derating);-25 °C ... Da 55 °C a 3000 m di superficie (osservare il derating);55 °C (a max. 1 a su UBus);55 °C ... 60 °C (solo in combinazione con un modulo di alimentazione Axioline F PWR 1H (COD. Art 2688297);-40 °C ... 70 °C (esteso, vedere il capitolo "testato con successo: Utilizzo in condizioni ambientali estreme" nel manuale utente)
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- Categoria di sovratensione: II
- Grado di inquinamento: 2
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95% (in conformità con DIN EN 61131-2)
- Urti (in funzione): 30 g (in conformità con EN 60068-2-27/IEC 60068-2-27)
- Vibrazioni (funzionamento): 5g (in conformità con EN 60068-2-6/IEC 60068-2-6)
- Lunghezza di spellatura: 8 mm
- ATEX: ATEX
- IECEx: IECEx
- Velocità di trasmissione 10/100/1000 Mbit/s.
- Identificazione: CULus
- UL, Stati Uniti/Canada: UL, Stati Uniti/Canada
- Dissipazione di potenza massima alla condizione nominale: 10 W (10 W = 15 W - 5 W )
- CLASSE DI PROTEZIONE III (IEC 61140, EN 61140, VDE 0140-1)
- Numero interfacce: 3
- Pressione dell'aria (in funzione): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Ethernet: Ethernet
- Sistema bus: USB
- Lunghezza di trasmissione: max. 100 m.
- Intervallo di tensione di alimentazione: 19,2 V DC ... 30 V CC (incluse tutte le tolleranze, incluso il ripple (± 5 %))
- Certificato: E238705
- Umidità consentita (stoccaggio/trasporto): 5% ... 95% (in conformità con DIN EN 61131-2)
- Nota per l'applicazione: Solo per uso industriale
- Assorbimento di corrente: max. 650 ma (con 1 a su UBus per i/o e UL = 24 V)
- Funzione: Funzione
- Compatibilità elettromagnetica: Conformità alla direttiva EMC 2014/30/UE
- Cablaggio di protezione: Protezione da sovratensione | elettronica;protezione da inversione di polarità | elettronica
- Protocolli supportati: HTTP;HTTPS;PROFINET;INTERBUS;Modbus/TCP (tramite libreria corrispondente);Modbus/RTU (tramite libreria corrispondente);Ethernet/IP (adattatore);CANopen® (tramite libreria corrispondente);DALI (tramite libreria corrispondente APP );DALI-2 (tramite APP corrispondente);HART (tramite libreria corrispondente);io-Link® (tramite libreria corrispondente);protocollo DSCP 60870 5-1 (tramite libreria corrispondente);protocollo DSCP (libreria corrispondente (protocollo DSCP (via libreria corrispondente (tramite libreria corrispondente);IEC 60870-5-104 (tramite libreria corrispondente);IPSec;syslog
- Fisica di trasmissione: Ethernet in doppino intrecciato RJ45
- Colore (alloggiamento): Grigio (RAL 7042)
- Pressione dell'aria (stoccaggio/trasporto): 58 kPa ... 106 kPa (fino a 4500 m di altezza)
- Nota sul tipo di collegamento: Solo interfaccia dispositivo
- Numero di dati di processo: max. 1482 byte (per stazione (somma dei dati di ingresso e di uscita);max. 1024 byte (Axioline bus locale F (input));max. 1024 byte (bus locale Axioline F (output))
- ID dispositivo: 0158hex
- ID fornitore: 00B0hex
- Caratteristiche speciali: Processo di sviluppo certificato in conformità con IEC 62443-4-1; prodotto certificato in conformità con IEC 62443-4-2 condizioni di certificazione vedere la documentazione per l'utente
- Funzionalità: Funzionalità
- Potenza assorbita: tipo. 15 W (con 1 a su UBus per i/o)
- Nota sulle indicazioni dimensionali: La profondità si applica quando si utilizza una guida portante TH 35-7.5 (in conformità con EN 60715).
- Tensione di alimentazione: 5 V CC (tramite modulo zoccolo bus)
- Funzione dispositivo: Controller PROFINET, dispositivo PROFINET
- PROFINET: PROFINET
- Classe di conformità: B
- UL ex, Stati Uniti/Canada: UL ex, Stati Uniti/Canada
- Orologio in tempo reale: Sì
- Numero di partecipanti supportati: max. 128 (sul controller PROFINET)
- Requisiti di sistema: Requisiti di sistema
- Linguaggi di programmazione supportati: Linguaggio di scadenza (AS/SFC);diagramma di contatto (KOP/LD);linguaggio di blocchi funzionali (FBS/FBD);testo strutturato (ST);C++;C#;Java;Python®;Simulink®
- Server web: Sì
- Numero di utenze locali collegabili: max. 63 (assorbimento di corrente da osservare)
- Bus locale F Axioline: Bus locale F Axioline
- Potenziali: Alimentazione del bus locale F Axioline (UBus): Potenziali: Alimentazione del bus locale F Axioline (UBus)
- Spina F Axioline: Spina F Axioline
- Sistema di runtime IEC-61131: Sistema di runtime IEC-61131
- Memoria di programma: 12 MByte
- Memoria dati: 32 MByte
- Memoria dati rimanente: 1 MByte
- Memoria di lavoro: 2048 MByte
- Strumento di progettazione: PLCnext Engineer;Eclipse®;Visual studio®;MATLAB®/ Simulink®
- Funzione di sicurezza: No
- Conformità alle direttive EMC: Test di immunità secondo EN IEC 61000-6-2 scarica di elettricità statica (ESD) IEC 61000-4-2 criterio B, ±6 kV scarica di contatto, ±8 kV scarica d'aria; test di immunità secondo EN IEC 61000-6-2 campi elettromagnetici IEC 61000-4-3 criterio a, intensità di campo: 10 4-6 6-3 V/m;prova di immunità ai transitori elettrici veloci (burst)IEC 61000-4-4 1,0 6-2 10 criterio B, ±2 kV;prova di immunità ai transitori (surge) IEC 61000 1,0 61000 61000-6-2 criteri B, linee di alimentazione DC: ±0,5 kV/±61000 kV (simmetrica/asimmetrica), schermatura del cavo di bus di campo: ±6-2 kV;prova di immunità ai disturbi secondo il criterio 61000 della norma IEC 61000-4-5
- Display: Display
- Trusted Platform Module: TPM 1.2 (fino alla versione hardware 03);TPM 2.0 (a partire dalla versione hardware 04)
- Velocità di aggiornamento: Min. 1 ms (32 utenti);min. 2 ms (64 utenti);min. 4 ms (128 utenti)
- Funzionalità supportata: Controller FSU PROFINET
- Interfaccia applicazione: OPC UA®
- Alimentazione 1 A.
- Servizio: Assistenza
- Potenziali: Alimentazione della tensione logica UL (da UL viene generata l'alimentazione del bus locale Axioline F UBus): Potenziali: Alimentazione della tensione logica UL (da UL viene generata l'alimentazione del bus locale Axioline F UBus)
- Display diagnostico: No
- Funzione di ridondanza: Sì
- Sicurezza informatica industriale: Sì
- Memoria flash: 1 Gbyte (memoria flash interna);scheda SD di Phoenix Contact (memoria flash esterna, vedere accessori)
- Nota funzione di ridondanza: Ridondanza del sistema di applicazione
- Descrizione orologio in tempo reale: 0,7 s/giorno = 8 ppm a 25 °C.
- Piattaforma IoT: PROFICLOUD
- Supporta il cloud computing: Sì
- Larghezza dati di processo: 64 byte ... 512 byte (dispositivo PROFINET)
- Capacità Internet delle cose: PROFICLOUDIOT: PROFICLOUD: Capacità Internet delle cose: Capacità PROFICLOUDIOT: PROFICLOUD
- Axioline: Axioline
- Nota funzione di sicurezza: La sicurezza funzionale è possibile con i moduli di espansione allineabili a sinistra AXC F XT SPLC 1000 o AXC F XT SPLC 3000.
- Tipo prodotto
Controllo
- Interfacce
USB-C
RJ45
- Tensione di esercizio
24 V/DC
5 V/DC
- Altezza
126.93 mm
- Lunghezza
75 mm
- Larghezza
100 mm
IP20
- Dim.
(L x L x A) 75 x 100 x 126.93 mm
- Collegamento
Terminale Push In
- Codice articolo produttore
1069208
- Tipo
AXC F 3152
- Modello
Modulare
- Memoria programma
12 MB
- Montaggio
Montaggio delle guide portanti
- Profondità
74.750074 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3562652 Phoenix Contact AXC F 3152 1069208 Controllo 24 V/DC, 5 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3562652 Phoenix Contact AXC F 3152 1069208 Controllo 24 V/DC, 5 V/DC
Descrizione
PLCnext Control per il controllo diretto di Axioline F-i/OS. Con tre interfacce Ethernet indipendenti. Completo di connettore a spina e modulo zoccolo bus.
