Phoenix Contact AXL F DO32/1 2H 1004925 Modulo I/O 5 V/DC

Componenti elettroniche con connettori e moduli su un supporto, utilizzate per connessioni elettriche industriali e controlli.

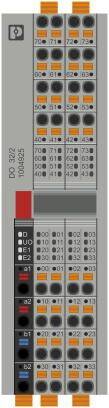

'EL2022' Morsetto con due uscite digitali, collegato a 'E1' e 'E2'. I LED indicano lo stato: 'E1' acceso, 'E2' spento.

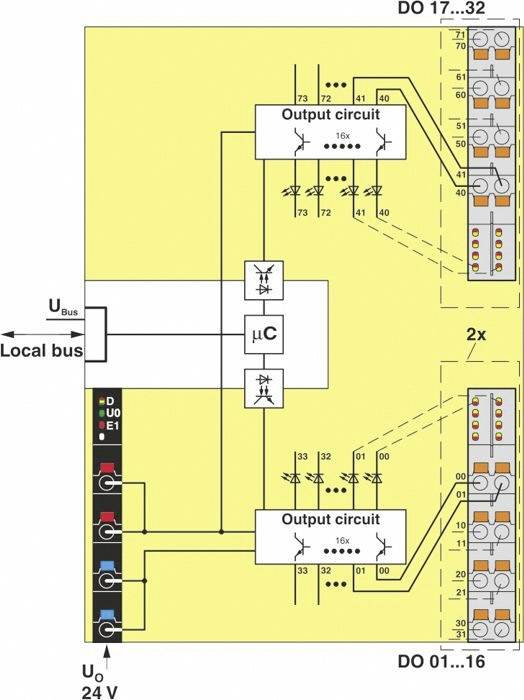

Lo schema elettrico mostra due configurazioni di uscita, controllate da un microcontrollore, collegate a connettori bus locali e DO.

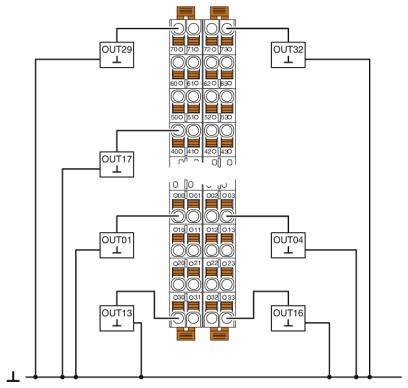

Schema elettrico con cinque uscite (OUT01, OUT04, OUT13, OUT16, OUT17) che conducono tramite cablaggio a un quadro elettrico centrale.

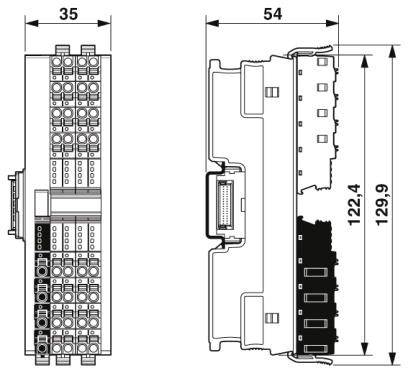

Due disegni tecnici di un dispositivo elettronico, una vista laterale e una frontale con dimensioni di 35 mm e 54 mm.

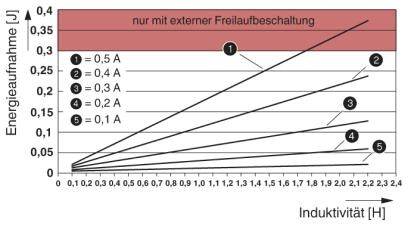

Il diagramma mostra la relazione tra assorbimento energetico (J) e induttività (H) con cinque diverse intensità di corrente da 0,1 A a 0,5 A; area superiore contrassegnata in rosso con nota 'solo con disconnessione esterna libera'.
Schema di un circuito elettrico: Due coppie di diodi LED (a1/a2 e b1/b2) collegati a una sorgente di tensione Uo+.
1/7
Immagine simile
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Mer 11 Nov
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (265,00 € / Pezzo)
265,00 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Dati tecnici

  • Circuito di protezione: Protezione da sovratensione tensione di alimentazione elettronica (35 V, 0,5 s)
  • Colore: Grigio traffico A RAL 7042
  • Peso netto: 159 g
  • CLASSE DI PROTEZIONE: III (IEC 61140, EN 61140, VDE 0140-1)
  • Numero di uscite: 32
  • Posizione di montaggio: Qualsiasi (nessuna riduzione della temperatura)
  • Lunghezza di spellatura: 8 mm
  • Grado di inquinamento: 2
  • CATEGORIA DI SOVRATENSIONE: II (EN 61010-2-201/UL 61010-2-201)
  • Sezione conduttore rigida min: 0,2 mm²
  • Sezione conduttore rigida max.: 1,5 mm²
  • Sezione del conduttore flessibile min.: 0,2 mm²
  • Sezione del conduttore flessibile max.: 1,5 mm²
  • Sezione conduttore AWG min: 24
  • Sezione conduttore AWG max. 16
  • Velocità di trasmissione: 100 MBit/s
  • Potenza assorbita: max. 300 mW
Tipo prodotto

Modulo I/O

Tipo

AXL F DO32/1 2H

Ingressi max.

32

Numero uscite

32 x

Segnale d'uscita corrente

500 mA

Max. corrente di uscita per canale

500 mA

Voltaggio operativo Min.

19.2 V/DC

Tensione d'esercizio

19.2 - 30 V/DC

Voltaggio Max.

30 V/DC

Tensione segnale d'uscita

24 V

Tensione di esercizio

5 V/DC

Altezza

129.9 mm

Lunghezza

54 mm

Larghezza

35 mm

IP20

Dim.

(L x L x A) 54 x 35 x 129.9 mm

Tecnologia di collegamento

1 cavo

Collegamento

Terminale Push In

Max. assorbimento di corrente

60 mA

Codice articolo produttore

1004925

Montaggio

Guida portante

Max. Temperatura ambiente

+60 °C

Min. Temperatura ambiente

-25 °C

Tensione logica UL

5 V/DC

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2208901 Phoenix Contact AXL F DO32/1 2H 1004925 Modulo I/O 5 V/DC

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2208901 Phoenix Contact AXL F DO32/1 2H 1004925 Modulo I/O 5 V/DC

Descrizione

32 uscite digitali. 24 V/DC, 500 mA Collegamento degli attuatori con tecnologia a 1 conduttore. Diagnostica a canale singolo. Tempo di aggiornamento minimo inferiore a 100 µs. Targhetta del tipo di dispositivo memorizzata.
