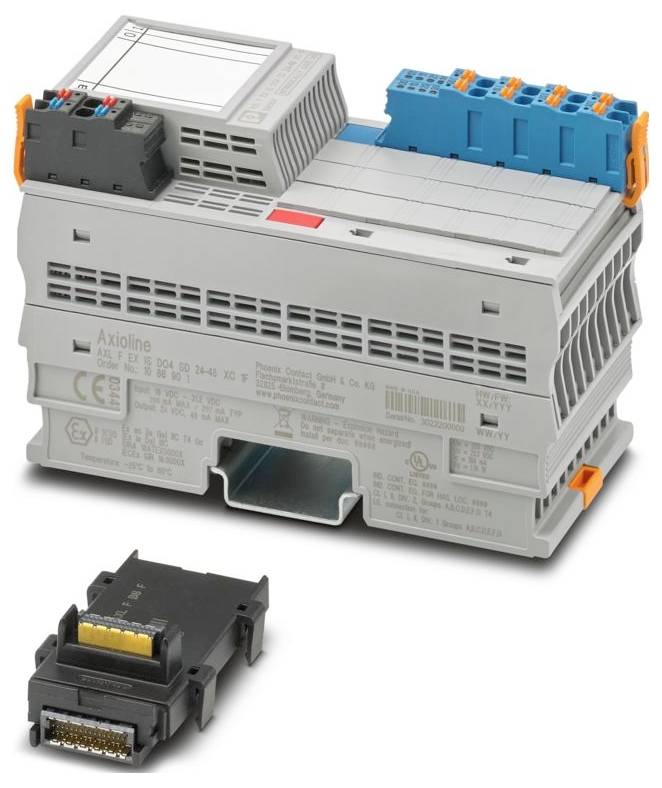

Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 Modulo digitale 24 V/DC, 5 V/DC
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Totale (629,00 € / Pezzo)
629,00 €
IVA incl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Axioline F
- Forma: Modulare
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,2 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,2 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 53,6 mm
- Altezza: 129,9 mm
- Profondità: 77,1 mm
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -25 °C a ... 60 °C (standard);-40 °C ... 70 °C (ampliato, si veda il capitolo "testato con successo: Utilizzo in condizioni ambientali estreme" nella scheda tecnica.)
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Tipo di montaggio: Montaggio su guide portanti
- Proprietà di isolamento: Proprietà di isolamento
- CATEGORIA DI SOVRATENSIONE II (IEC 60664-1, EN 60664-1)
- Grado di inquinamento: 2 (IEC 60664-1, EN 60664-1)
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Denominazione collegamento: Spina F Axioline
- Lunghezza di spellatura: 8 mm
- Posizione di montaggio: Qualsiasi (nessuna riduzione di temperatura)
- ATEX: ATEX
- IECEx: IECEx
- Velocità di trasmissione 100 Mbit/s.
- Identificazione: Ex ec [ia GA] IIC T4 GC;[ex ia da] IIIC
- UL, USA/Canada: IND. CONT. Eq. (E238705) quindi listed
- IND. CONT. Eq. per ora. loc. E196811
- Installa in: Classe i, div. 2, GRUPPI A, B, C, D T4
- risultati Intrinsically safe per: Classe i, gruppi a, B, C, d | classe II, gruppi e, F, G | classe III | [ex ia] Haz loc
- Classe i, zona 2, AEx ec [ia GA] IIC T4 GC
- [AEx ia da] IIIC
- Ex ec [ia GA] IIC T4 GC
- [Ex ia da] IIIC
- Dissipazione di potenza massima alla condizione nominale: 6,44 W.
- CLASSE DI PROTEZIONE III (IEC 61140, EN 61140, VDE 0140-1)
- Tensione di uscita: 24 V
- Numero interfacce: 2
- Pressione dell'aria (in funzione): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Informazioni per l'ordine: Incluso modulo base bus e connettori a spina F Axioline
- Intervallo di tensione di alimentazione: 19,2 V DC ... 30 V CC (incluse tutte le tolleranze, incluso il ripple)
- Certificato: E196811
- Tecnologia di collegamento: Tecnologia di collegamento
- Umidità consentita (stoccaggio/trasporto): 5% ... 95 % (senza condensa)
- Nota per l'applicazione: Solo per uso industriale
- Assorbimento di corrente: max. 420 mA
- Tensione di uscita nominale 24 V.
- Collegamento conduttore: Collegamento conduttore
- Cablaggio di protezione: Protezione da sovratensione | elettronica (35 V, 0,5 s);protezione da inversione di polarità | diodo di protezione da inversione di polarità;protezione da transienti | diodo di soppressione
- Pressione dell'aria (stoccaggio/trasporto): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Nota sul tipo di collegamento: Osservare le informazioni sulle sezioni trasversali del conduttore nel manuale utente "Axioline F: Sistema e installazione".
- Limitazione d'uso: Limitazione d'uso
- Nota EMC: EMC: Prodotto di classe a, vedere la dichiarazione del produttore nell'area download
- Caratteristiche speciali: Controllo magnetico; variante Extreme Conditions;intrinsecamente sicuro
- Nota CCCEx: L'uso in aree pericolose non è consentito in Cina.
- Dati tecnici di sicurezza: Dati tecnici di sicurezza
- Max. Tensione di uscita UO: 27,3 V.
- Max. Corrente d'uscita io: 99 ma
- Max. Potenza di uscita Po: 676 mW
- Tensione massima di sicurezza um: 250 V.
- Dati ex: Dati ex
- UKCA ex (UKEX): UKCA ex (UKEX)
- CCC / China-ex: CCC / China-ex
- Numero di uscite: 4
- Denominazione uscita: Uscite digitali
- Nota sulle indicazioni dimensionali: La profondità si applica quando si utilizza una guida portante TH 35-7.5 (in conformità con EN 60715).
- Digitale: Digitale:
- Tensione di alimentazione: 24 V DC
- UL ex, Stati Uniti/Canada: UL ex, Stati Uniti/Canada
- Modulo: Modulo
- Spazio dell'indirizzo di input: 0 byte
- Spazio di uscita dell'indirizzo: 1 byte
- Richiesta di dati dei parametri: 5 byte
- Richiesta di dati di configurazione: 6 byte
- Separazione di potenziale/isolamento degli intervalli di tensione: Separazione di potenziale/isolamento degli intervalli di tensione
- Tensione di prova: Alimentazione 24 V (periferica) / messa a terra funzionale: 500 V CA, 60 Hz, 1 min
- Bus locale F Axioline: Bus locale F Axioline
- Potenziali: Alimentazione del bus locale F Axioline (UBus): Potenziali: Alimentazione del bus locale F Axioline (UBus)
- Tensione di prova: Alimentazione a 5 V del bus locale (UBus) / alimentazione a 24 V (periferico): 500 V CA, 60 Hz, 1 min
- Tensione di prova: Alimentazione a 5 V del bus locale (UBus) / messa a terra funzionale: 500 V CA, 60 Hz, 1 min
- Spina F Axioline: Spina F Axioline
- Corrente di uscita massima per canale: 48 ma
- Potenziali: Alimentazione per moduli di uscita digitali (UO): Potenziali: Alimentazione per moduli di uscita digitali (UO)
- A, B / IIC: Induttanza esterna massima lo / capacità esterna massima Co: 1,189 mH / 0,088 µF
- C / IIB, IIIC: Induttanza esterna massima lo / capacità esterna massima Co: 12,9 mH / 0,683 µF
- D / IIA, e, F, G, classe III: Induttanza esterna massima lo / capacità esterna massima Co: 27,41 mH / 2,28 µF
- Tensione di prova: Alimentazione a 5 V del bus locale (U bus) / uscite digitali: 1500 V CA, 60 Hz, 1 min
- Tensione di prova: Alimentazione 24 V (periferica) / uscite digitali: 1500 V CA, 60 Hz, 1 min
- Tensione di prova: Uscite digitali / messa a terra funzionale: 500 V CA, 60 Hz, 1 min
- Tipo prodotto
Modulo digitale
- Tipo
AXL F EX IS DO4 SD 24-48 XC 1F
- Ingressi max.
4
- Segnale d'uscita corrente
99 mA
- Max. corrente di uscita per canale
48 mA
- Tensione segnale d'uscita
24 V
- Tensione di esercizio
24 V/DC
5 V/DC
- Altezza
129.9 mm
- Lunghezza
77.1 mm
- Larghezza
53.6 mm
IP20
- Dim.
(L x L x A) 77.1 x 53.6 x 129.9 mm
- Tecnologia di collegamento
2 conduttori
- Collegamento
Terminale Push In
- Max. assorbimento di corrente
420 mA
- Codice articolo produttore
1086901
- Modello
modulare in blocco
- Montaggio
Montaggio delle guide portanti
- Max. Temperatura ambiente
70 °C
- Min. Temperatura ambiente
-40 °C
- Tensione logica UL
5 V/DC
- Profondità
75.948224 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3563144 Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 Modulo digitale 24 V/DC, 5 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3563144 Phoenix Contact AXL F EX IS DO4 SD 24-48 XC 1F 1086901 Modulo digitale 24 V/DC, 5 V/DC
Descrizione
Axioline F, modulo di uscita digitale, uscite digitali: 4, 24 V, tecnologia di collegamento: A 2 conduttori, controllo magnetico, variante Extreme Conditions, a sicurezza intrinseca, velocità di trasmissione nel bus locale: 100 Mbit/s, tipo di protezione: IP20, incluso modulo base bus e spine Axioline F.
