Phoenix Contact AXL F RTD4 XC 1H 1035430 Modulo I/O 5 V/DC

Un dispositivo di automazione modulare grigio per guida DIN con morsetti di connessione e un adattatore per connettori separato, raffigurato lateralmente.

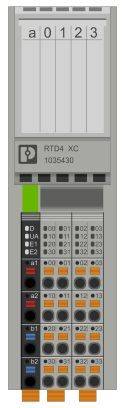

Modulo di automazione con più connettori numerati per la rilevazione della temperatura. Modello 'RTD4 XC 1005430'.

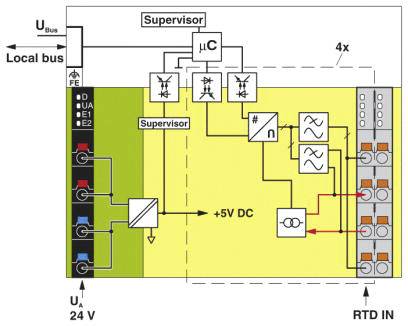

Diagramma di un sistema di sorveglianza: mostra microcontrollore, connessione bus locale e conversione da 24V a 5V DC.

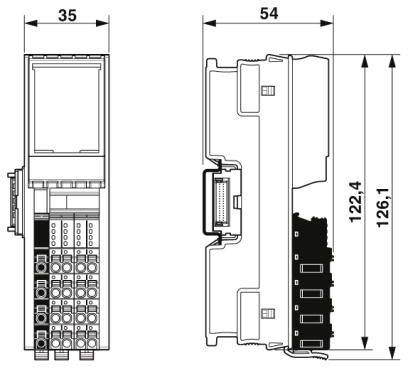

Disegno tecnico di un dispositivo elettronico con dimensioni. A sinistra: larghezza 35 mm. A destra: larghezza 54 mm, altezza 126,1 - 126,4 mm.

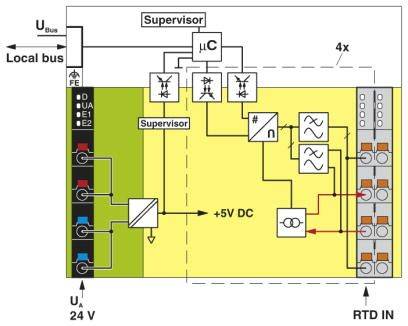

'Diagramma a blocchi di un dispositivo elettronico di controllo con supervisore, microcontrollore, connessioni bus e indicatore di tensione (24V DC).'

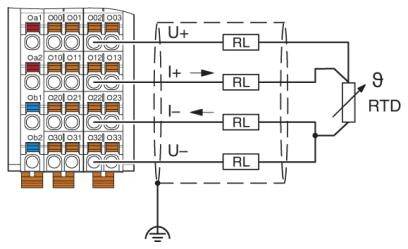

Diagramma di un circuito elettrico per la misurazione della temperatura con un termometro a resistenza (RTD), che mostra l'assegnazione dei pin e i punti di connessione.

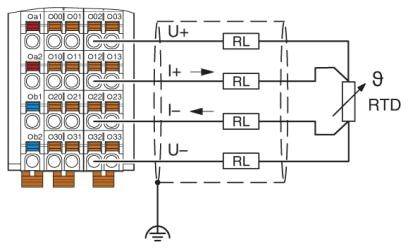

Diagramma di cablaggio di un sensore RTD: Mostra i morsetti U+, I+, I-, U-, collegamento alla linea di resistenza (RL) e punto di messa a terra.

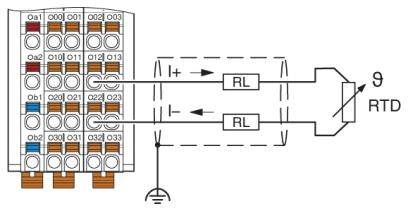

Diagramma di cablaggio di un sensore RTD: Mostra i morsetti con marcature e simboli per i flussi di corrente e la messa a terra.

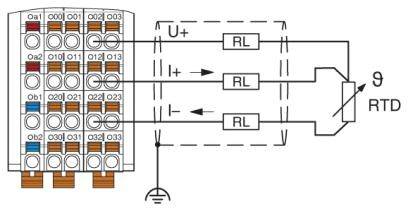

Schema di collegamento di un sensore RTD: Mostra i morsetti U+, I+, I- e le resistenze (RL). RTD contrassegnato con 9. Connessione a terra in basso.
1/9
Immagine simile
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Consegna entro Mer 11 Nov
Vendita e spedizione:
Conrad ElectronicTermini e condizioni
Numero
Totale (415,00 € / Pezzo)
415,00 €
Consegna intracomunitaria (esente da IVA) IVA incl.
+ 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
senza costi di spedizione aggiuntivi
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Segnala un problema

Dati tecnici

  • Descrizione dell'ingresso: Ingressi per sensori di temperatura resistivi
  • Numero di ingressi: 4 (per sensori di temperatura resistivi)
  • Circuito di protezione: Protezione da sovratensione tensione di alimentazione elettronica (35 V, 0,5 s)
  • Tempo di filtraggio in ingresso: 40 ms.
  • Colore: Grigio traffico A RAL 7042
  • Peso netto: 144 g
  • CLASSE DI PROTEZIONE: III (IEC 61140, EN 61140, VDE 0140-1)
  • Posizione di montaggio: Qualsiasi (nessuna riduzione della temperatura)
  • Lunghezza di spellatura: 8 mm
  • Sezione conduttore rigida min: 0,2 mm²
  • Sezione conduttore rigida max.: 1,5 mm²
  • Sezione del conduttore flessibile min.: 0,2 mm²
  • Sezione del conduttore flessibile max.: 1,5 mm²
  • Sezione conduttore AWG min: 24
  • Sezione conduttore AWG max. 16
  • Velocità di trasmissione: 100 MBit/s
  • Potenza assorbita: max. 700 mW
  • Risoluzione convertitore A/D: 24 bit
Tipo prodotto

Modulo I/O

Tipo

AXL F RTD4 XC 1H

Numero max. Ingressi analogici

4

Num. Ingressi max.

4

Voltaggio operativo Min.

19.2 V/DC

Tensione d'esercizio

19.2 - 30 V/DC

Voltaggio Max.

30 V/DC

Tensione di esercizio

5 V/DC

Altezza

126.1 mm

Lunghezza

54 mm

Larghezza

35 mm

IP20

Dim.

(L x L x A) 54 x 35 x 126.1 mm

Tecnologia di collegamento

2, 3, 4 conduttori

Collegamento

Terminale Push In

Max. assorbimento di corrente

140 mA

Codice articolo produttore

1035430

Montaggio

Guida portante

Max. Temperatura ambiente

+60 °C

Min. Temperatura ambiente

-25 °C

Tensione logica UL

5 V/DC

UKCA

Sì

Documenti & Download

Scheda tecnica

Scheda tecnica 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 Modulo I/O 5 V/DC

Istruzioni d'uso e di sicurezza

Istruzioni d'uso e di sicurezza 2136985 Phoenix Contact AXL F RTD4 XC 1H 1035430 Modulo I/O 5 V/DC

Descrizione

Axioline F XC, modulo di rilevamento della temperatura, ingressi analogici: 4 (per sensori di temperatura resistivi), tecnologia di collegamento: 2, 3, 4 conduttori (schermato), velocità di trasmissione nel bus locale: 100 MBit/s, variante Extreme Conditions, tipo di protezione: IP20, incluso modulo bus-socket e connettori Axioline F.
