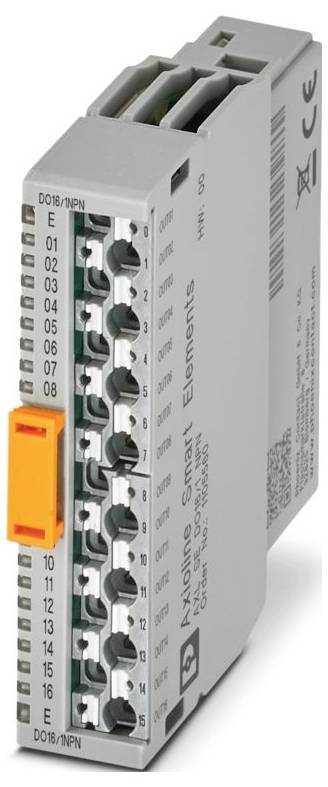

Phoenix Contact AXL SE DO16/1 NPN 1105560 Modulo digitale 24 V/DC
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (109,99 € / Pezzo)
109,99 €
IVA incl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Elementi Axioline Smart
- Forma: Modulare
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,25 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,25 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 14,9 mm
- Altezza: 62,2 mm
- Profondità: 62 mm
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -25 °C a ... 60 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Montaggio: Montaggio a innesto ( slot elemento Smart)
- Proprietà di isolamento: Proprietà di isolamento
- CATEGORIA DI SOVRATENSIONE II (IEC 60664-1, EN 60664-1)
- Grado di inquinamento: 2 (IEC 60664-1, EN 60664-1)
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Denominazione collegamento: Periferica
- Lunghezza di spellatura: 8 mm
- Posizione di montaggio: Vedere il sistema in cui si inserisce l'elemento Smart.
- Velocità di trasferimento: Vedere sistema in cui si inserisce l'elemento Smart.
- Sezione del conduttore flessibile con tubetto terminale con boccola in plastica: 0,25 mm² ... 1.5 mm²
- Sezione del conduttore flessibile con tubetto terminale senza boccola in plastica: 0,25 mm² ... 1.5 mm²
- Dissipazione di potenza massima alla condizione nominale: 1,85 W.
- CLASSE DI PROTEZIONE III (IEC 61140, EN 61140, VDE 0140-1)
- Tensione di uscita: 24 V
- Numero interfacce: 1
- Pressione dell'aria (in funzione): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Intervallo di tensione di alimentazione: 19,2 V DC ... 30 V CC (incluse tutte le tolleranze, incluso il ripple)
- Tecnologia di collegamento: Tecnologia di collegamento
- Umidità consentita (stoccaggio/trasporto): 5% ... 95 % (senza condensa)
- Nota per l'applicazione: Solo per uso industriale
- Assorbimento di corrente: Min. 14 ma (senza periferiche collegate)
- Tensione di uscita nominale: 24 V DC
- Collegamento conduttore: Collegamento conduttore
- Cablaggio di protezione: Protezione da sovratensione | vedere il sistema in cui si inserisce l'elemento Smart.;protezione da inversione di polarità | diodo parallelo
- Pressione dell'aria (stoccaggio/trasporto): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Nota per il tipo di collegamento: Osservare le informazioni sulle sezioni del conduttore nel manuale utente "Axioline Smart Elements".;con una sezione del conduttore bassa e una corrente elevata , la temperatura della posizione del morsetto può essere fino a 31 K al di sopra della temperatura ambiente.;quando si selezionano i conduttori, osservare la temperatura di esercizio consentita in conformità a IEC o UL.
- Numero di uscite: 16 (NPN)
- Denominazione uscita: Uscite digitali
- Digitale: Digitale:
- Tensione di alimentazione: 24 V CC (tramite connettore Card Edge)
- Tensione d'uscita ad apparecchio spento: Min. 23 V (CON UP = 24 V CC)
- Limitazione della tensione di spegnimento induttivo: 30 V CC ... 55 V CC
- Modulo: Modulo
- Codice ID (HEX): nessuno
- Canale dati di processo: 16 bit
- Spazio dell'indirizzo di input: 0 byte
- Spazio di output dell'indirizzo: 2 byte
- Richiesta di dati dei parametri: 9 byte
- Richiesta di dati di configurazione: 6 byte
- Separazione di potenziale/isolamento degli intervalli di tensione: Separazione di potenziale/isolamento degli intervalli di tensione
- Tensione di prova: Alimentazione 24 V (periferica) / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
- Carico induttivo nominale: 12 va (1,2 H, 48 Ω, con tensione nominale)
- Carico nominale lampade 12 W (a tensione nominale)
- Carico ohmico nominale: 12 W (48 Ω, con tensione nominale)
- Resistenza alla tensione inversa a impulsi brevi: Parzialmente a prova di tensione inversa fino a 0,5 a per 1 s.
- Comportamento in caso di sovraccarico induttivo: L'uscita può essere distrutta
- Spegnimento per sovracorrente: Min. 0,7 A.
- Corrente di uscita massima per modulo: max. 6 a (assicurarsi che la corrente massima consentita di 6 a non venga superata!)
- Carico min.: 10 kΩ
- Corrente d'uscita a spegnimento: max. 100 µA
- Frequenza di commutazione: Max. 1200 al secondo (con carico ohmico, almeno 50 ma di corrente di carico);max. 1 al secondo (con carico nominale induttivo);max. 16 al secondo (con carico nominale lampada)
- Comportamento in caso di sovraccarico: Spegnimento con riavvio automatico
- Ritardo del segnale: max. 100 µs (all'accensione);max. 100 µs (quando si spegne, con una corrente di carico di almeno 50 ma)
- Interfaccia elemento Smart: Interfaccia elemento Smart
- Potenziali: Alimentazione logica degli elementi Smart (USE): Potenziali: Alimentazione logica degli elementi Smart (USE)
- Tempo di avvio fino alla disponibilità di funzionamento: < 500 ms.
- Potenziali: Alimentazione periferiche (UP): Potenziali: Alimentazione periferiche (UP)
- Tensione di prova: Alimentazione logica / alimentazione 24 V (periferica): 500 V CA, 50 Hz, 1 min
- Tensione di prova: Alimentazione logica / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
- Periferiche: Periferiche
- Tipo prodotto
Modulo digitale
- Tipo
AXL SE DO16/1 NPN
- Ingressi max.
16
- Numero di ingressi
0 x
- Numero uscite
16 x
- Segnale d'uscita corrente
500 mA
- Max. corrente di uscita per canale
500 mA
- Tensione segnale d'uscita
24 V
- Tensione di esercizio
24 V/DC
- Altezza
62.2 mm
- Lunghezza
62 mm
- Larghezza
14.9 mm
IP20
- Dim.
(L x L x A) 62 x 14.9 x 62.2 mm
- Tecnologia di collegamento
1 cavo
- Collegamento
Terminale Push In
- Max. assorbimento di corrente
6 A
- Codice articolo produttore
1105560
- Modello
Modulare
- Montaggio
Montaggio a innesto ( slot elemento Smart)
- Max. Temperatura ambiente
60 °C
- Min. Temperatura ambiente
-25 °C
- Uscite a transistor max.
16
- Profondità
62 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3564117 Phoenix Contact AXL SE DO16/1 NPN 1105560 Modulo digitale 24 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3564117 Phoenix Contact AXL SE DO16/1 NPN 1105560 Modulo digitale 24 V/DC
Descrizione
Elementi Smart Axioline, modulo di uscita digitale, uscite digitali: 16 (NPN), 24 V CC, 500 ma, tecnologia di collegamento: a 1 conduttore, tipo di protezione: IP20
