Immagine simile

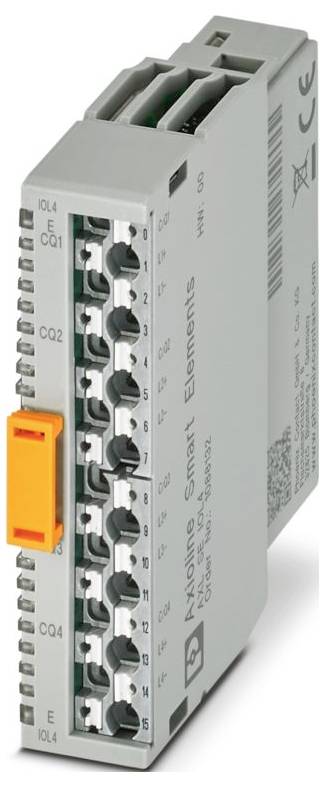

Phoenix Contact AXL SE IOL4 1088132 Modulo di comunicazione 24 V/DC
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (184,99 € / Pezzo)
184,99 €
IVA incl.
Spedizione gratuita
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: Elementi Axioline Smart
- Forma: Modulare
- Tipo di collegamento: Collegamento Push-in
- Sezione del conduttore flessibile: 0,25 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,25 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 24 ... 16
- Larghezza: 14,9 mm
- Altezza: 62,2 mm
- Profondità: 62 mm
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -25 °C a ... 60 °C
- Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
- Montaggio: Montaggio a innesto ( slot elemento Smart)
- Proprietà di isolamento: Proprietà di isolamento
- CATEGORIA DI SOVRATENSIONE II (IEC 60664-1, EN 60664-1)
- Grado di inquinamento: 2 (IEC 60664-1, EN 60664-1)
- Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
- Denominazione collegamento: Periferica
- Lunghezza di spellatura: 8 mm
- Posizione di montaggio: Vedere il sistema in cui si inserisce l'elemento Smart.
- Velocità di trasferimento: Vedere sistema in cui si inserisce l'elemento Smart.
- Sezione del conduttore flessibile con tubetto terminale con boccola in plastica: 0,25 mm² ... 1.5 mm²
- Sezione del conduttore flessibile con tubetto terminale senza boccola in plastica: 0,25 mm² ... 1.5 mm²
- Dissipazione di potenza massima alla condizione nominale: 1,85 W.
- CLASSE DI PROTEZIONE III (IEC 61140, EN 61140, VDE 0140-1)
- Numero interfacce: 1
- Pressione dell'aria (in funzione): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Intervallo di tensione di alimentazione: 19,2 V DC ... 30 V CC (incluse tutte le tolleranze, incluso il ripple)
- Tecnologia di collegamento: Tecnologia di collegamento
- Umidità consentita (stoccaggio/trasporto): 5% ... 95 % (senza condensa)
- Nota per l'applicazione: Solo per uso industriale
- Assorbimento di corrente: Min. 18 ma (senza periferiche collegate)
- Tensione di uscita nominale: 24 V DC
- Collegamento conduttore: Collegamento conduttore
- Digitale: Digitale
- Cablaggio di protezione: Protezione da sovratensione | vedere sistema in cui si inserisce l'elemento Smart.;protezione da inversione di polarità | diodo di protezione da inversione di polarità
- Pressione dell'aria (stoccaggio/trasporto): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Nota sul tipo di collegamento: Osservare le informazioni sulle sezioni trasversali del conduttore nel manuale utente "Axioline Smart Elements".
- Io-Link: Io-Link
- Descrizione dell'uscita: Porte io-Link in modalità di funzionamento uscita digitale (DO)
- Numero di uscite: max. 4
- Descrizione dell'ingresso: Porte io-Link in modalità di funzionamento ingresso digitale (DI)
- Numero di ingressi: max. 4 (IEC 61131-2 tipo 1)
- Gamma di tensioni di ingresso segnale "0": -0,3 V DC ... 5 V/DC
- Gamma di tensione d'ingresso "1" segnale: 11 V DC ... 30 V DC
- Tempo di filtraggio in ingresso: 1 µs
- Tensione di alimentazione: 24 V CC (tramite connettore Card Edge)
- Tensione nominale di alimentazione delle periferiche: 24 V CC
- Modulo: Modulo
- Codice ID (HEX): nessuno
- Canale dati di processo: 512 bit
- Spazio di input dell'indirizzo: 64 byte
- Spazio di output dell'indirizzo: 64 byte
- TENSIONE DI INGRESSO NOMINALE UIN: 24 V DC
- Corrente del sensore per canale: max. 500 ma (da L+/L-)
- Separazione di potenziale/isolamento degli intervalli di tensione: Separazione di potenziale/isolamento degli intervalli di tensione
- Tensione di prova: Alimentazione 24 V (periferica) / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
- Interfaccia elemento Smart: Interfaccia elemento Smart
- Potenziali: Alimentazione logica degli elementi Smart (USE): Potenziali: Alimentazione logica degli elementi Smart (USE)
- Tempo di avvio fino alla disponibilità di funzionamento: < 500 ms.
- Tensione di prova: Alimentazione logica / alimentazione 24 V (periferica): 500 V CA, 50 Hz, 1 min
- Tensione di prova: Alimentazione logica / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
- Periferiche: Periferiche
- Numero di porte: 4
- Tipo di porta: Classe A.
- Alimentazione: Io-Link: Alimentazione: Io-Link
- Corrente di ingresso nominale: tipo. 2,5 ma
- Corrente nominale per ogni porta io-Link: 500 ma (a L+/L-);200 ma (a C/Q)
- Corrente nominale per canale 200 ma
- Potenziali: Alimentazione periferica (UP) incl. Alimentazione della porta io-Link: Potenziali: Alimentazione periferica (UP) incl. Alimentazione della porta io-Link
- Tipo prodotto
Modulo di comunicazione
- Tipo
AXL SE IOL4
- Ingressi digitali max.
4
- Num. Ingressi max.
4
- Ingressi max.
4
- Max. corrente di uscita per canale
500 mA
- Tensione segnale d'uscita
24 V
- Tensione di esercizio
24 V/DC
- Altezza
62.2 mm
- Lunghezza
62 mm
- Larghezza
14.9 mm
IP20
- Dim.
(L x L x A) 62 x 14.9 x 62.2 mm
- Tecnologia di collegamento
2, 3 conduttori
- Collegamento
Terminale Push In
- Max. assorbimento di corrente
2030 mA
- Codice articolo produttore
1088132
- Modello
Modulare
- Montaggio
Montaggio a innesto ( slot elemento Smart)
- Max. Temperatura ambiente
60 °C
- Min. Temperatura ambiente
-25 °C
- Profondità
62 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3563429 Phoenix Contact AXL SE IOL4 1088132 Modulo di comunicazione 24 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3563429 Phoenix Contact AXL SE IOL4 1088132 Modulo di comunicazione 24 V/DC
Descrizione
Elementi Smart Axioline, io-Link-Master, porte io-Link classe a: 4, tipo di collegamento: Collegamento Push-in, tecnica di collegamento: A 3 conduttori, tipo di protezione: IP20
Testo tradotto automaticamente
Testo tradotto automaticamente
