Name: Phoenix Contact AXL SE PD16 GND 1337224 Distributore di potenziale 24 V/DC
Brand: Phoenix Contact
SKU: 3583045
Availability: SoldOut

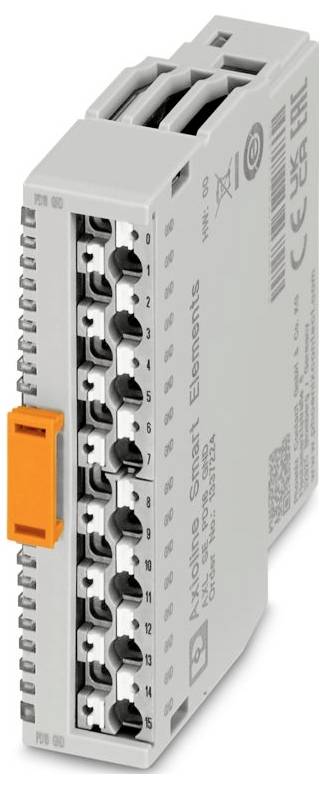

Un modulo elettronico industriale con terminali etichettati e una clip arancione, utilizzato per i sistemi di controllo intelligenti.

Immagine simile

Scheda tecnica (PDF)

Non disponibile

Vendita e spedizione:

Conrad ElectronicTermini e condizioni

Quantità (Pezzo(i))

Risparmio

Prezzo dell'imballaggio (IVA escl.)

I prezzi a scala possono variare a seconda del venditore

Risparmio 0,00 €

Totale (22,12 € / Pezzo)

22,12 €

IVA escl.

Diritto di reso di 14 giorni incluso

Segnala un problema

Dati tecnici

Famiglia di prodotti: Elementi Axioline Smart
Forma: Modulare
Tipo di collegamento: Collegamento Push-in
Sezione del conduttore flessibile: 0,25 mm²... 1.5 mm²
Sezione del conduttore rigido: 0,25 mm² ... 1.5 mm²
Sezione del conduttore AWG: 24 ... 16
Larghezza: 14,9 mm
Altezza: 62,2 mm
Profondità: 62 mm
Condizioni ambientali: Condizioni ambientali
Tipo di protezione: IP20 (non classificato UL)
Temperatura ambiente (in funzione): Da -25 °C a ... 60 °C
Temperatura ambiente (stoccaggio/trasporto): -40 °C... 85 °C
Montaggio: Montaggio a innesto ( slot elemento Smart)
Proprietà di isolamento: Proprietà di isolamento
CATEGORIA DI SOVRATENSIONE II (IEC 60664-1, EN 60664-1)
Grado di inquinamento: 2 (IEC 60664-1, EN 60664-1)
Umidità dell'aria ammissibile (funzionamento): 5 %... 95 % (senza condensa)
Denominazione collegamento: Periferica
Lunghezza di spellatura: 8 mm
Posizione di montaggio: Vedere il sistema in cui si inserisce l'elemento Smart.
Velocità di trasferimento: Vedere sistema in cui si inserisce l'elemento Smart.
Sezione del conduttore flessibile con tubetto terminale con boccola in plastica: 0,25 mm² ... 1.5 mm²
Sezione del conduttore flessibile con tubetto terminale senza boccola in plastica: 0,25 mm² ... 1.5 mm²
Dissipazione di potenza massima alla condizione nominale: 0 W.
CLASSE DI PROTEZIONE III (IEC 61140, EN 61140, VDE 0140-1)
Numero interfacce: 1
Pressione dell'aria (in funzione): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
Intervallo di tensione di alimentazione: 19,2 V DC ... 30 V CC (incluse tutte le tolleranze, incluso il ripple)
Tecnologia di collegamento: Tecnologia di collegamento
Umidità consentita (stoccaggio/trasporto): 5% ... 95 % (senza condensa)
Nota per l'applicazione: Solo per uso industriale
Assorbimento di corrente: Min. 0 ma (senza periferiche collegate)
Collegamento conduttore: Collegamento conduttore
Cablaggio di protezione: Protezione da sovratensione | vedere sistema in cui si inserisce l'elemento Smart.;protezione da inversione di polarità | diodo di protezione da inversione di polarità
Pressione dell'aria (stoccaggio/trasporto): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
Nota sul tipo di collegamento: Osservare le informazioni sulle sezioni trasversali del conduttore nel manuale utente "Axioline Smart Elements".
Caratteristiche speciali: GND
Tensione di alimentazione: 24 V CC (tramite connettore Card Edge)
Modulo: Modulo
Codice ID (HEX): nessuno
Canale dati di processo: 0 bit
Spazio indirizzo di input: 0 byte (tutti i sistemi tranne PROFIBUS);1 byte (PROFIBUS)
Spazio di output dell'indirizzo: 0 byte
Richiesta di dati dei parametri: 1 byte
Richiesta di dati di configurazione: 6 byte
Separazione di potenziale/isolamento degli intervalli di tensione: Separazione di potenziale/isolamento degli intervalli di tensione
Tensione di prova: Alimentazione 24 V (periferica) / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
Interfaccia elemento Smart: Interfaccia elemento Smart
Potenziali: Alimentazione logica degli elementi Smart (USE): Potenziali: Alimentazione logica degli elementi Smart (USE)
Potenziali: Alimentazione periferiche (UP): Potenziali: Alimentazione periferiche (UP)
Tensione di prova: Alimentazione logica / alimentazione 24 V (periferica): 500 V CA, 50 Hz, 1 min
Tensione di prova: Alimentazione logica / messa a terra funzionale: 500 V CA, 50 Hz, 1 min
Periferiche: Periferiche
