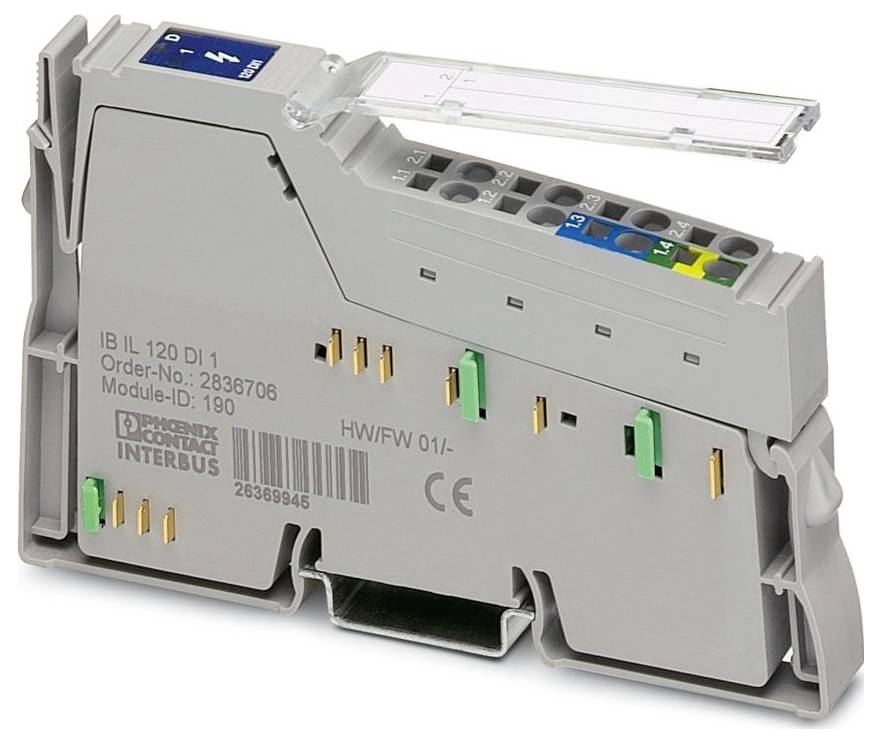

Phoenix Contact IB IL 120 DI 1-PAC 2861917 Modulo digitale 120 V/AC, 7.5 V/DC
Scheda tecnica (PDF)
EAN:
Codice produttore
Articolo n°:
Numero
Totale (57,99 € / Pezzo)
57,99 €
IVA incl.
Diritto di reso di 14 giorni incluso
Dati tecnici
- Famiglia di prodotti: inLine
- Forma: Modulare
- Tipo di collegamento: Collegamento con terminale a molla
- Sezione del conduttore flessibile: 0,08 mm²... 1.5 mm²
- Sezione del conduttore rigido: 0,08 mm² ... 1.5 mm²
- Sezione del conduttore AWG: 28 ... 16
- Larghezza: 12,2 mm
- Altezza: 119,8 mm
- Profondità: 71,5 mm
- Condizioni ambientali: Condizioni ambientali
- Tipo di protezione: IP20
- Temperatura ambiente (in funzione): Da -25 °C a ... 55 °C
- Temperatura ambiente (stoccaggio/trasporto): -25 °C... 85 °C
- Tipo di montaggio: Montaggio su guide portanti
- Umidità dell'aria ammissibile (funzionamento): 75 %... 85% (nell'intervallo da -25 °C ... +55 °C devono essere adottate le misure appropriate contro l'aumento dell'umidità (> 85%)
- Denominazione collegamento: Spina di collegamento inLine
- Lunghezza di spellatura: 8 mm
- Velocità di trasmissione 500 kBit/s.
- Dissipazione di potenza massima alla condizione nominale: 1,2 W.
- CLASSE DI PROTEZIONE: I (IEC 61140, EN 61140, VDE 0140-1)
- Numero interfacce: 2
- Pressione dell'aria (in funzione): 80 kPa ... 160 kPa (fino a 2000 m di altezza)
- In dotazione: Con spina inLine ed etichetta
- Gamma di tensione di alimentazione: 108 V c.a.... 135 V/AC
- Tecnologia di collegamento: Tecnologia di collegamento
- Umidità consentita (stoccaggio/trasporto): 75% ... 85% (la condensa di breve durata può verificarsi occasionalmente sull'alloggiamento esterno)
- Nota per l'applicazione: Solo per uso industriale
- Consumo di corrente: 0,25 A
- Collegamento conduttore: Collegamento conduttore
- Tensione di ingresso 120 V/AC
- Pressione dell'aria (stoccaggio/trasporto): 70 kPa ... 106 kPa (fino a 3000 m di altezza)
- Numero di canali: 1
- Denominazione ingresso: Ingressi digitali
- Descrizione dell'ingresso: IEC 61131-2 tipo 1
- Numero di ingressi: 1
- Digitale: Digitale:
- Gamma di tensione d'ingresso segnale "0": 0 V AC ... 40 V/AC
- Intervallo di tensione d'ingresso "1" segnale: 77 V AC ... 135 V/AC
- Alimentazione: Elettronica del modulo: Alimentazione: Elettronica del modulo
- Tensione di alimentazione: 120 V AC
- Bus locale inLine: Bus locale inLine
- Modulo: Modulo
- Codice ID (dec): 190
- Codice ID (HEX): BE
- Codice lunghezza (HEX): C2
- Codice lunghezza (dec): 194
- Canale dati di processo: 2 bit
- Spazio di indirizzamento di input: 2 bit
- Spazio di output dell'indirizzo: 0 byte
- Lunghezza registro: 2 bit
- Richiesta di dati dei parametri: 1 byte
- Richiesta di dati di configurazione: 4 byte
- TENSIONE DI INGRESSO NOMINALE UIN: 120 V CA
- Corrente di ingresso nominale a UIN: 8,1 ma (con tensione nominale)
- Corrente del sensore per canale: max. 500 ma
- Potenziali: Alimentazione della logica (UL): Potenziali: Alimentazione della logica (UL)
- Potenziali: Alimentazione delle periferiche: Potenziali: Alimentazione delle periferiche
- Separazione di potenziale/isolamento degli intervalli di tensione: Separazione di potenziale/isolamento degli intervalli di tensione
- Tensione di prova: Alimentazione a 5 V del bus remoto in ingresso / alimentazione a 7,5 V (logica bus): 500 V CA, 50 Hz, 1 min
- Tensione di prova: Alimentazione a 5 V di ulteriore bus remoto / alimentazione a 7,5 V (logica bus): 500 V CA, 50 Hz, 1 min
- Tensione di prova: Alimentazione 7,5 V (logica bus) / gamma periferica: 2500 V CA, 50 Hz, 1 min
- Tensione di prova: Prova dei pezzi: 1200 V CA, 50 Hz, 1 min
- Spina di collegamento inLine: Spina di collegamento inLine
- Tipo prodotto
Modulo digitale
- Tipo
IB IL 120 DI 1-PAC
- Ingressi digitali max.
1
- Num. Ingressi max.
1
- Numero di ingressi
1 x
- Tensione di esercizio
120 V/AC
7.5 V/DC
- Altezza
119.8 mm
- Lunghezza
71.5 mm
- Larghezza
12.2 mm
IP20
- Dim.
(L x L x A) 71.5 x 12.2 x 119.8 mm
- Tecnologia di collegamento
3 cavi
- Collegamento
Collegamento a morsetto di tensione
- Max. assorbimento di corrente
0.25 A
- Codice articolo produttore
2861917
- Modello
Modulare
- Montaggio
Montaggio delle guide portanti
- Max. Temperatura ambiente
55 °C
- Min. Temperatura ambiente
-25 °C
- Tensione logica UL
7.5 V/DC
- Profondità
70.430346 mm
- UKCA
Sì
Documenti & Download
Scheda tecnica
Scheda tecnica 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 Modulo digitale 120 V/AC, 7.5 V/DC
Istruzioni d'uso e di sicurezza
Istruzioni d'uso e di sicurezza 3579598 Phoenix Contact IB IL 120 DI 1-PAC 2861917 Modulo digitale 120 V/AC, 7.5 V/DC
Descrizione
inLine, morsetto di ingresso digitale, ingressi digitali: 1, 120 V CA, tecnologia di collegamento: A 3 conduttori, velocità di trasmissione nel bus locale: 500 kBit/s, tipo di protezione: IP20, con spina inLine ed etichetta
